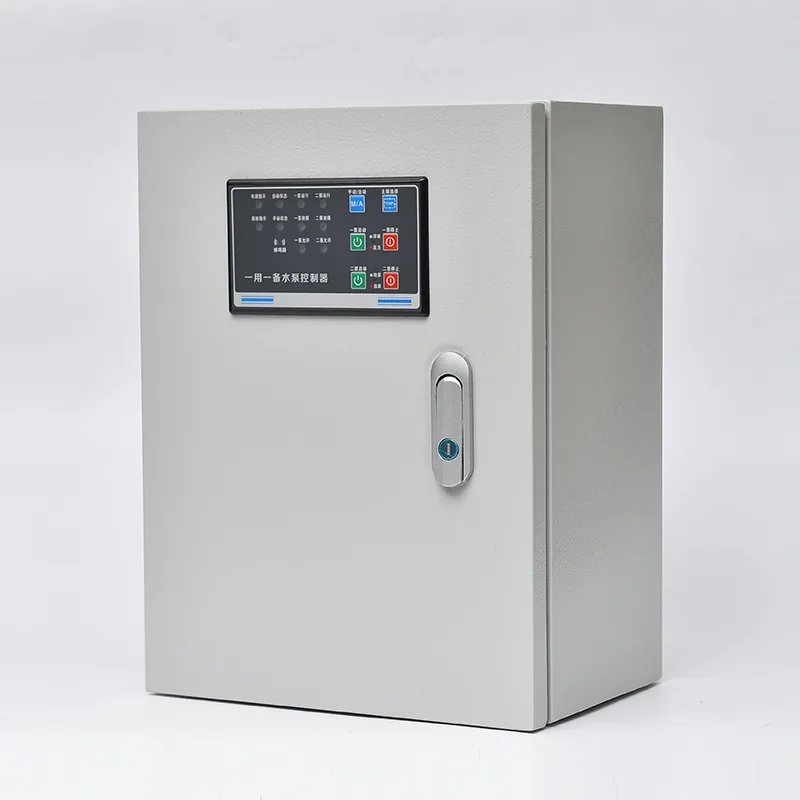

Panel Kontrol Pompa Pengolahan Air

Beli Panel Kontrol Pompa Pengolahan Air berkualitas dari produsen Cina terkemuka CSIVEI. Ini mengintegrasikan pemutus sirkuit masuk, kontaktor pompa atau soft starter, relai kelebihan beban, pengontrol logika yang dapat diprogram atau pengontrol pompa khusus, dan antarmuka sensor ketinggian dalam satu wadah yang dipasang di lantai atau di dinding. Peringkat daya berkisar 0,75 kW hingga 250 kW pada 380–480 V tiga fase. Deteksi ketinggian cairan menerima masukan dari sakelar apung, pemancar tekanan hidrostatis, atau sensor ultrasonik — pengontrol secara otomatis menyalakan pompa tugas saat wadah terisi, memasukkan pompa bantuan jika aliran masuk melebihi kapasitas pompa tunggal, dan mengaktifkan keluaran alarm tingkat tinggi jika tingkat terus meningkat. Fungsi pergantian otomatis memutar peran pompa utama berdasarkan jam pengoperasian atau setiap siklus penyalaan, sehingga menyeimbangkan keausan mekanis. Setiap sirkuit pompa dilindungi secara individual terhadap beban berlebih, korsleting, kehilangan fasa, dan pembalikan fasa. Perlindungan tambahan khusus untuk tugas pembuangan limbah — seperti pemantauan kebocoran segel, pemantauan suhu bantalan, dan deteksi penyumbatan pompa melalui profil arus bawah atau beban berlebih — diintegrasikan untuk mendeteksi masalah sebelum kerusakan motor terjadi. HMI yang dipasang di pintu menampilkan tingkat bah, status pompa, jam pengoperasian, dan riwayat kesalahan. Komunikasi melalui Modbus RTU/TCP atau gateway 4G opsional memungkinkan pemantauan jarak jauh dan integrasi SCADA. Penutupnya menggunakan baja galvanis dengan lapisan bubuk anti korosi, dengan standar IP55 atau IP65 untuk pemasangan di luar ruangan.

Aplikasi Ideal

Dari stasiun pengangkat limbah kota hingga penanganan limbah industri, Panel Kontrol Pompa Pengolahan Air menyediakan pengelolaan pompa otomatis tanpa pengawasan untuk lingkungan air limbah yang paling menuntut.

Stasiun Pengangkatan Limbah Kota

Jaringan saluran pembuangan perkotaan bergantung pada stasiun pengangkat untuk mengangkat air limbah dari titik pengumpulan di dataran rendah ke pipa gravitasi atau instalasi pengolahan. Panel kontrol mengelola satu hingga empat pompa submersible dalam konfigurasi sumur basah, secara otomatis menyesuaikan pengoperasian pompa karena aliran masuk bervariasi sesuai pola penggunaan sehari-hari. Output alarm tingkat tinggi terhubung ke sistem telemetri untuk notifikasi SCADA pusat, sementara fungsi pergantian memastikan keseimbangan keausan pompa di seluruh armada yang terpasang.

Instalasi Pengolahan Air Limbah

Di dalam instalasi pengolahan, stasiun pompa menangani pemasukan limbah mentah, pemindahan lumpur primer, pengembalian lumpur aktif, dan pembuangan limbah yang telah diolah. Panel ini mengelola setiap set pompa secara independen, dengan pemantauan terintegrasi untuk kebocoran segel dan suhu bantalan yang penting untuk mencegah kegagalan motor submersible dalam aplikasi tugas berkelanjutan. Komunikasi dengan pembangkit SCADA menyediakan data aliran, energi, dan kesalahan secara real-time.

Limbah Industri & Air Limbah Proses

Operasi pengolahan makanan, bahan kimia, tekstil, dan pertambangan menghasilkan limbah dengan karakteristik yang menantang kontrol pompa standar — cairan korosif, kandungan padatan tinggi, suhu tinggi, atau bahan berserat. Profil perlindungan motor panel dapat disetel untuk mendeteksi penyumbatan pompa sejak dini, memulai siklus mundur dan coba lagi secara otomatis untuk menghilangkan penghalang impeler sebelum meminta intervensi operator.

Stasiun Pompa Kompleks Komersial & Perumahan

Taman perkantoran besar, pusat perbelanjaan, dan pembangunan perumahan multi-menara yang beroperasi di bawah kualitas saluran pembuangan kota memerlukan kontrol pompa bah bawah tanah yang andal. Panel ini menyediakan pengoperasian yang sepenuhnya otomatis dengan keluaran alarm tingkat tinggi yang terhubung ke sistem manajemen gedung, memastikan tidak ada risiko cadangan limbah ke ruang yang ditempati. Konfigurasi pemasangan di dinding yang ringkas sesuai dengan ruang ruang pabrik terbatas yang khas pada ruang bawah tanah komersial.

Pemompaan Air Hujan & Pengendalian Banjir

Stasiun-stasiun stormwater yang mengelola limpasan selama hujan deras menghadapi periode menganggur yang lama diikuti dengan aliran masuk yang tiba-tiba dan deras. Panel ini menawarkan skema aktivasi mode hujan: ketika pemicu badai diterima dari alat pengukur hujan atau kenaikan permukaan sumur, semua pompa memasuki urutan prioritas-start. Pergantian tugas cepat selama pemompaan badai yang berkepanjangan mencegah pompa mana pun menahan beban panas penuh.

Instalasi Jarak Jauh & Tanpa Pengawasan

Stasiun pompa limbah di pedesaan atau lokasi yang tersebar mendapatkan manfaat dari otomatisasi penuh panel dan kemampuan pemantauan jarak jauh. Gerbang 4G atau antarmuka telemetri radio internal mengirimkan status pompa, tingkat bah, dan data alarm ke pusat operasi pusat. Operator dapat mengetahui alarm dan mengatur ulang perjalanan dari jarak jauh, sehingga secara drastis mengurangi biaya dan penundaan kunjungan lokasi ke stasiun yang jaraknya mungkin ratusan kilometer.

Penyelaman Mendalam Teknis

Panel Kontrol Pompa Pengolahan Air menggabungkan pengurutan pompa berbasis level, perlindungan motor khusus tugas limbah, dan pengerasan lingkungan yang kuat ke dalam satu rakitan yang telah teruji di pabrik.

Deteksi Level dan Urutan Pompa

Pengontrol menerima satu atau beberapa sinyal level dari sakelar pelampung (diskrit, biasanya empat level: berhenti, start pompa utama, start pompa lag, alarm tinggi) atau input analog kontinu 4–20 mA dari pemancar tekanan hidrostatik atau sensor ultrasonik. Ketika level bah naik ke titik awal utama, pompa tugas mulai bekerja. Jika aliran masuk melebihi laju pelepasan pompa tunggal dan levelnya terus meningkat hingga titik awal lag, pengontrol akan memulai pompa bantuan. Ketika levelnya turun hingga titik berhenti, semua pompa akan berhenti. Alarm tingkat tinggi terpicu jika bah mencapai ambang kritis — yang menunjukkan aliran masuk melampaui kapasitas pemompaan atau kegagalan pompa — dan sinyal ini dikirim ke sistem telemetri sebagai alarm prioritas. Pengatur waktu pengoperasian yang dapat dikonfigurasi membuat pompa tetap beroperasi sebentar setelah mencapai titik berhenti untuk membersihkan saluran pembuangan, mencegah pengendapan padatan.

Pergantian Otomatis dan Manajemen Tugas

Pengontrol mengganti penetapan pompa utama pada setiap siklus pompa atau berdasarkan jam kerja yang dapat dikonfigurasi. Pergantian terjadi pada titik berhenti — setelah siklus saat ini selesai, pompa berikutnya secara berurutan menjadi pompa utama. Jika pompa utama gagal hidup atau trip selama pengoperasian, pengontrol secara otomatis menetapkan pompa berikutnya yang tersedia sebagai pompa utama dan segera menyalakannya sambil mengunci pompa yang rusak dan membunyikan alarm. Pergantian otomatis ini memastikan pengoperasian stasiun secara berkelanjutan tanpa campur tangan operator.

Perlindungan Motor Khusus Limbah

Selain perlindungan kelebihan beban dan arus pendek standar, panel ini juga dilengkapi perlindungan yang disesuaikan dengan mode kegagalan pompa limbah submersible. Deteksi kebocoran seal menggunakan sensor konduktivitas di ruang oli atau rongga seal pompa. Jika masuknya air terdeteksi, panel akan membunyikan alarm — memungkinkan penjadwalan perawatan sebelum belitan motor terganggu — dan dapat dikonfigurasi untuk membuat pompa trip jika kebocoran mencapai ambang batas kritis. Pemantauan suhu bantalan menerima termistor PTC atau input PT100 yang tertanam di motor pompa. Suhu berlebih akan memicu alarm atau tersandung, tergantung pada tingkat keparahannya. Perlindungan penyumbatan pompa menggunakan profil arus motor: jika pengontrol melihat penurunan arus secara tiba-tiba di bawah pita operasi normal, yang menunjukkan lampu berjalan impeler tersumbat atau tersangkut, maka pengontrol akan memulai siklus mundur dan coba lagi yang dapat dikonfigurasi (satu atau lebih arah mundur pendek berjalan untuk menghilangkan penghalang) sebelum menimbulkan kekhawatiran.

Metode Awal

Panel tersebut mencocokkan metode start dengan ukuran motor pompa dan kendala pasokan di lokasi. Pengasutan langsung langsung cocok untuk pompa yang lebih kecil hingga sekitar 7,5 kW. Pengasutan bintang-delta mengurangi aliran masuk untuk pompa berdaya sedang. Starter lunak diperuntukkan bagi pompa yang lebih besar di mana penurunan tegangan suplai harus dikontrol dan katup periksa yang membanting akibat start mendadak perlu dihindari. VFD digunakan ketika operasi dengan kecepatan variabel diperlukan — misalnya, menyesuaikan kecepatan pompa dengan aliran masuk untuk mempertahankan tingkat sumur basah yang konsisten daripada melakukan siklus antara titik nyala dan mati yang tetap.

Kontrol Kekuatan dan Keamanan

Trafo kontrol khusus menyuplai 24 VAC atau 24 VDC untuk pengontrol, HMI, sensor, dan sirkuit alarm — sepenuhnya terisolasi dari jalur daya motor. Tombol berhenti darurat di pintu panel mengisolasi daya pompa secara mekanis. Loop interlock pengaman eksternal menerima masukan dari deteksi gas sumur basah, interlock pintu di pintu masuk stasiun pompa, dan perlindungan termal dari peralatan hulu mana pun.

HMI dan Antarmuka Operator

Tampilan teks yang dipasang di pintu atau layar sentuh berwarna menyediakan tingkat bak secara real-time, status pompa, jam pengoperasian, hitungan start, arus motor, dan alarm aktif dengan riwayat kesalahan yang diberi cap waktu. Antarmukanya mendukung kontrol pompa manual untuk pemeliharaan, dengan pemulihan otomatis setelah batas waktu yang dapat dikonfigurasi untuk mencegah penguncian manual yang tidak disengaja. Penyesuaian parameter — titik setel level, pengatur waktu pengoperasian, mode pergantian — dilindungi kata sandi.

Pemantauan Jarak Jauh

RS485 Modbus RTU standar terhubung ke unit telemetri stasiun pompa. Gerbang cloud 4G atau Ethernet opsional menyediakan akses web langsung dan ponsel cerdas ke status pompa, data level, konsumsi energi, dan pemberitahuan push alarm. Output alarm kontak kering untuk setiap gangguan pompa dan kondisi umum tingkat tinggi biasanya tertanam dalam sistem telemetri sebagai prioritas dibandingkan alarm berbasis jaringan.

Kandang dan Perlindungan Korosi

Stasiun pompa limbah menimbulkan atmosfer korosif — hidrogen sulfida, kelembapan, dan dalam beberapa kasus, uap kimia. Penutup dibuat dari baja galvanis dengan lapisan bubuk tahan bahan kimia. IP55 adalah standar; IP65 dengan entri kabel tersegel melalui kelenjar kompresi ditentukan untuk instalasi di luar ruangan atau terbuka. Filter ventilasi menggunakan media karbon aktif dimana paparan H₂S signifikan. Semua logam internal dilapisi atau baja tahan karat, dan PCB dilapisi secara sesuai terhadap kelembapan dan gas korosif.

Pertanyaan yang Sering Diajukan

Q1: Sensor level apa yang dapat diterima panel, dan berapa level yang dikontrolnya?

Panel menerima sakelar apung (biasanya empat tingkat terpisah), pemancar tekanan hidrostatik (4–20 mA), atau sensor ultrasonik. Dengan pelampung diskrit, level kontrolnya adalah berhenti, pompa utama hidup, pompa tertinggal, dan alarm tinggi. Dengan sensor analog, setpoint ini diprogram langsung di pengontrol, memberikan fleksibilitas lebih besar dan penyesuaian jarak jauh.

Q2: Bagaimana panel menangani penyumbatan pompa dari kain dan benda padat?

Pengontrol memonitor arus motor secara terus menerus. Jika arus turun secara signifikan di bawah pita pemompaan normal, pengontrol mengidentifikasi kemungkinan penyumbatan dan memulai urutan mundur dan coba lagi secara otomatis. Pompa dijalankan sebentar secara terbalik untuk menghilangkan penghalang, kemudian dihidupkan kembali ke depan. Jika upaya berhasil dan arus menjadi normal, pengoperasian dilanjutkan. Jika penyumbatan masih terjadi setelah sejumlah upaya yang dikonfigurasi, pompa akan terkunci dan alarm akan berbunyi.

Q3: Apa yang terjadi jika pompa tugas gagal selama pengoperasian?

Pengontrol segera menetapkan pompa yang gagal sebagai tidak tersedia, memilih pompa berikutnya yang tersedia dalam urutan rotasi, menyalakannya, dan membunyikan alarm kesalahan. Pergantian otomatis ini memastikan pemompaan terus berlanjut tanpa penundaan. Pompa yang bermasalah tetap terkunci sampai alarm berbunyi dan masalah teratasi.

Q4: Bagaimana cara kerja pergantian, dan bisakah saya mengaturnya ke rotasi berbasis jam berjalan?

Pergantian mengubah pompa mana yang bertindak sebagai timbal setelah setiap siklus pompa selesai, atau pada ambang batas jam kerja yang dapat dikonfigurasi. Rotasi berbasis jam kerja menyamakan keausan mekanis dan masa pakai seal di seluruh pompa. Pergantian terjadi di titik berhenti ketika wadah kosong, sehingga tidak ada risiko kejadian tingkat tinggi selama pergantian.

Q5: Opsi komunikasi dan alarm jarak jauh apa yang disertakan?

Panel ini menyediakan: kontak relai bebas volt untuk alarm umum, alarm tingkat tinggi, dan gangguan pompa individual (untuk sambungan telemetri berkabel); RS485 Modbus RTU sebagai standar untuk integrasi SCADA atau RTU lokal; dan gateway cloud 4G opsional untuk akses jarak jauh langsung melalui browser web atau aplikasi ponsel cerdas, dengan alarm pemberitahuan push.

Q6: Bisakah panel dijalankan pada generator cadangan?

Ya. Urutan pompa pada panel dan starter lunak atau starter bintang-delta membatasi arus masuk, memungkinkan generator untuk menghidupkan pompa sesuai kapasitasnya. Sinyal input generator opsional dapat mengurangi jumlah pompa yang diizinkan bekerja secara bersamaan saat menggunakan daya cadangan, sehingga mencegah kelebihan beban pada generator.

Q7: Perawatan apa yang dibutuhkan panel?

Inspeksi visual bulanan terhadap segel pintu, filter ventilasi, dan kondisi internal. Pemeriksaan triwulanan terhadap pemutusan daya dan kondisi kontaktor. Pengujian fungsional tahunan terhadap input level, alarm tingkat tinggi, logika pergantian, dan perangkat keselamatan. Tindakan perlindungan korosi pada panel harus diperiksa setiap tahun di lingkungan yang agresif. Kontaktor adalah item utama yang dapat diservis, dengan interval penggantian bergantung pada frekuensi siklus pompa.

Jaringan Pembuangan Limbah Regional — Peningkatan Kontrol Stasiun Pengangkatan

Latar belakang

Otoritas air regional di Inggris mengoperasikan lebih dari 40 stasiun pembuangan limbah di wilayah pedesaan dan pinggiran kota, mengumpulkan air limbah dari komunitas kecil dan memompanya ke fasilitas pengolahan terpusat. Banyak stasiun berusia 15 hingga 25 tahun dengan panel kontrol yang menua menggunakan logika relai saklar apung dasar. Pihak berwenang menghadapi kenaikan biaya panggilan untuk penyumbatan dan kegagalan pompa, kurangnya visibilitas mengenai status stasiun di antara jadwal inspeksi, dan meningkatnya kesulitan mencari suku cadang pengganti.

Tantangannya

Panel berbasis relai yang ada tidak menawarkan pemantauan jarak jauh, tidak ada deteksi penyumbatan pompa, dan tidak ada pergantian otomatis — setiap stasiun menjalankan satu pompa dengan tugas siaga manual yang memerlukan kunjungan fisik untuk menggantinya. Kejadian penyumbatan pada pompa yang bertugas tidak terdeteksi sampai pompa siaga juga memberikan peringatan, sehingga terjadi panggilan darurat dan sesekali terjadi tumpahan limbah. Stasiun-stasiun tersebut tersebar di wilayah seluas 1.500 kilometer persegi, sehingga pemeliharaan reaktif menjadi lambat dan mahal.

Ketika pihak berwenang merencanakan peningkatan sistem kontrol, panel-panel baru harus sesuai dengan kios di atas tanah yang sudah ada tanpa modifikasi sipil, berinteraksi dengan sakelar pelampung dan sensor level ultrasonik baru, dan berkomunikasi melalui jaringan telemetri milik otoritas yang sudah ada — gabungan radio UHF dan GPRS yang memerlukan output alarm kontak kering sederhana bersama dengan data Modbus. Spesifikasi tersebut juga memerlukan pergantian otomatis, deteksi penyumbatan, dan pemantauan kebocoran segel.

Mengapa Panel Kontrol Pompa Pengolahan Air?

Solusi panel yang dirancang pabrik memenuhi setiap kebutuhan dalam satu paket. Panel dibuat sesuai dimensi pemasangan bagian belakang kios, sehingga menghindari pekerjaan struktural apa pun. Pengontrol menerima input sakelar apung yang ada dan sinyal ultrasonik baru 4–20 mA, memungkinkan stasiun ditingkatkan secara bertahap.

Deteksi penyumbatan pompa terbukti menentukan. Percobaan awal di tiga stasiun mengidentifikasi bahwa banyak panggilan penyumbatan sebenarnya merupakan hambatan yang terputus-putus dan hilang dengan sendirinya — urutan mundur dan coba lagi secara otomatis dari panel menyelesaikan masalah ini tanpa campur tangan operator. Hanya penyumbatan terus-menerus yang memicu alarm. Pemantauan kebocoran segel mendeteksi masuknya uap air di dua pompa selama pengoperasian, sehingga memungkinkan penggantian bantalan preemptif sebelum pompa digunakan untuk layanan reguler.

Output alarm dikonfigurasikan untuk berinteraksi langsung dengan stasiun telemetri UHF milik otoritas yang ada. Dikombinasikan dengan data Modbus yang tersedia untuk tim SCADA, otoritas memperoleh pemberitahuan kesalahan sederhana dan analisis stasiun terperinci.

Penyebaran

Empat puluh panel prefabrikasi, dikonfigurasi untuk stasiun pompa ganda (1,5 kW hingga 15 kW), diproduksi dan diuji selama empat bulan dan dipasang oleh tim kelistrikan otoritas mengikuti prosedur commissioning standar. Panel mencakup soft starter pada pompa 7,5 kW ke atas, kebocoran segel dan input pemantauan suhu bantalan, logika deteksi penyumbatan, dan kompatibilitas tingkat pelampung dan ultrasonik. Peluncuran bertahap menyebabkan enam stasiun ditingkatkan setiap bulannya, dan seluruh jaringan selesai dalam waktu kurang dari delapan bulan.

Hasil

●  Panggilan pompa darurat berkurang sekitar 60% dalam tahun pertama, didorong oleh proses mundur dan coba lagi secara otomatis yang menghilangkan penyumbatan kecil dan peringatan dini dari pemantauan kebocoran segel sehingga memungkinkan pemeliharaan terencana.

●  Jam pengoperasian pompa yang seimbang secara bergantian antara pompa tugas dan pompa siaga untuk pertama kalinya di sebagian besar stasiun, sehingga memperpanjang interval servis segel mekanis dan bantalan.

●  Tim SCADA memperoleh visibilitas secara real-time mengenai ketinggian bak, status pompa, dan jam pengoperasian di seluruh 40 stasiun, menggantikan ketergantungan sebelumnya pada inspeksi fisik mingguan.

●  Operator melaporkan bahwa tata letak panel standar di semua stasiun sangat menyederhanakan pencarian kesalahan, karena setiap teknisi mengetahui secara pasti lokasi setiap komponen dan terminal.

●  Otoritas tersebut telah mengadopsi spesifikasi panel yang sama untuk 15 stasiun berikutnya dalam program perluasan jaringan.
