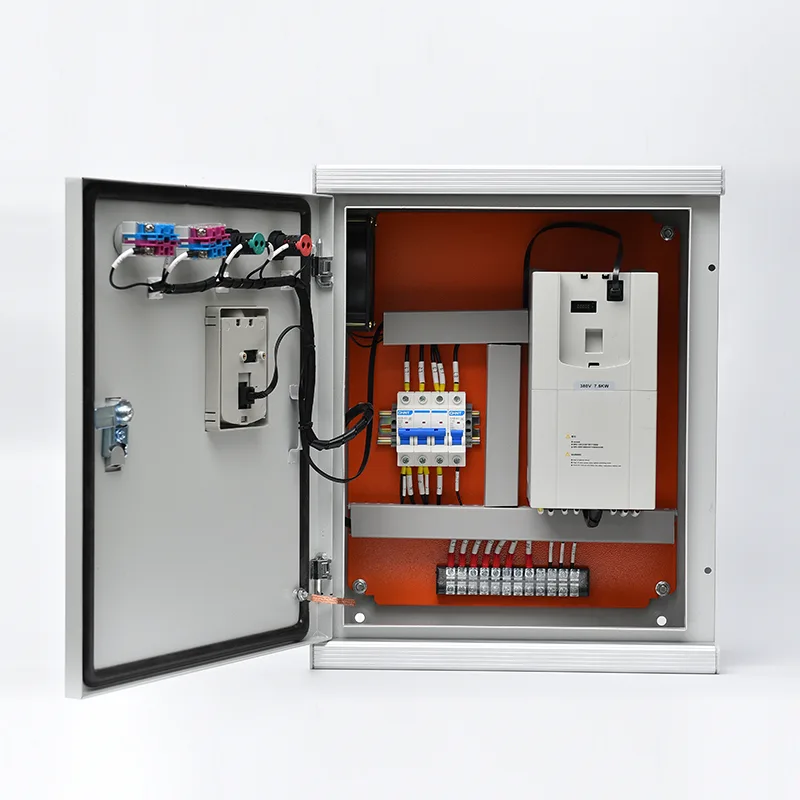

Panel Kontrol VFD

Bertempat di dalam enclosure yang dibuat khusus dengan rating IP42 hingga IP65, kabinet ini mengintegrasikan unit penggerak frekuensi variabel dengan semua infrastruktur daya dan kontrol yang diperlukan: isolasi listrik masuk, reaktor saluran dan beban untuk mitigasi harmonik dan perlindungan kabel motor, perlindungan sekering input atau pemutus sirkuit, filter output dV/dt atau filter sinus sesuai kebutuhan, dan rangkaian perlindungan motor berfitur lengkap. Peringkat daya berkisar dari 0,75kW hingga lebih dari 630kW di seluruh kelas tegangan standar (380V, 400V, 480V, 690V). VFD sendiri merupakan penggerak kontrol vektor berkinerja tinggi yang menghasilkan torsi penuh pada kecepatan nol, dengan optimalisasi energi otomatis dan pengontrol PID terintegrasi untuk pengaturan tekanan, aliran, atau suhu. Keypad atau layar sentuh HMI yang dipasang di pintu menyediakan kontrol lokal, akses parameter, dan informasi diagnostik, sementara port komunikasi Modbus RTU/TCP, Profibus, Profinet, atau Ethernet/IP memungkinkan pengawasan jarak jauh dan integrasi ke dalam sistem otomasi seluruh pabrik. Opsi bypass manual — menggunakan kontaktor atau sakelar transfer terintegrasi — memungkinkan pengoperasian motor langsung dari pasokan listrik untuk menjaga kelangsungan proses selama servis penggerak. Fungsi perlindungan yang komprehensif mencakup hubung singkat, kelebihan beban, tegangan berlebih, tegangan kurang, kehilangan fasa, gangguan bumi, motor terhenti, dan suhu berlebih, dengan semua kejadian trip dicatat untuk analisis pemeliharaan.

Aplikasi Produk

Dimanapun peralatan yang digerakkan motor mendapatkan keuntungan dari kontrol kecepatan, efisiensi energi, dan soft start, Panel Kontrol VFD menyediakan solusi penggerak lengkap yang telah dirancang sebelumnya untuk aplikasi industri dan infrastruktur.

Stasiun Pemompaan Air & Air Limbah

Pasokan air kota dan instalasi pengolahan limbah mengoperasikan pompa besar dengan kebutuhan yang bervariasi sepanjang hari. Panel Kontrol VFD yang menggerakkan lubang bor, booster, atau pompa transfer memodulasi kecepatan motor untuk mempertahankan tekanan atau aliran air yang konstan tanpa katup pelambatan — biasanya mencapai penghematan energi 20% hingga 40% dibandingkan dengan pengoperasian langsung on-line berkecepatan tetap. Kemampuan soft-start menghilangkan water hammer pada saluran pipa yang panjang dan mengurangi tekanan mekanis pada impeler pompa, poros, dan kopling. Dalam aplikasi air limbah, peningkatan otomatis mencegah luapan biaya tambahan selama arus masuk puncak cuaca basah. Konfigurasi siap redundansi memungkinkan pergantian pompa tugas/siaga.

Kipas & Blower Industri

Kipas sentrifugal dan aksial berukuran besar di pembangkit listrik, pabrik semen, tambang, dan fasilitas manufaktur merupakan kandidat VFD yang ideal. Kabinet ini memungkinkan kontrol aliran udara yang presisi untuk udara pembakaran, pembuangan, ekstraksi debu, atau pendinginan proses tanpa kehilangan pelambatan pada baling-baling saluran masuk atau peredam. Kontrol VFD pada kipas angin induksi dan kipas paksa pada boiler dan tungku menghasilkan penghematan energi yang besar sekaligus mempertahankan rasio udara-bahan bakar yang optimal. Kipas penghisap asap dan ventilasi terowongan mendapat manfaat dari fitur pemadam kebakaran pada kabinet, yang memungkinkan operasi darurat langsung on-line terlepas dari status VFD.

Kompresor & Sistem Pendingin

Kompresor sekrup, bolak-balik, dan sentrifugal dalam aplikasi pendinginan industri, pemisahan udara, dan gas proses beroperasi paling efisien pada beban sebagian ketika kecepatannya dikontrol. Panel Kontrol VFD menyesuaikan kecepatan motor kompresor agar sesuai dengan variabel pendinginan atau permintaan proses, mempertahankan tekanan hisap atau pelepasan yang tepat sekaligus menghindari hilangnya energi siklus pemuatan/pembongkaran. Kontrol PID terintegrasi dengan umpan balik transduser tekanan memberikan pengaturan yang ketat, dan kontrol jalur akselerasi membatasi lonjakan arus start-up pada sistem kelistrikan pembangkit.

Konveyor, Penghancur & Penanganan Material

Konveyor penambangan, penghancur agregat, dan sistem penanganan material curah memerlukan torsi awal yang tinggi dan akselerasi yang terkontrol untuk mencegah selip sabuk, guncangan mekanis, dan tumpahan material. Panel Kontrol VFD menghasilkan torsi penuh dari kecepatan nol dengan jalur akselerasi yang dapat diprogram, melindungi girboks, kopling, dan sambungan sabuk. Dalam aplikasi penghancur, fungsi batas arus VFD dan perlindungan terhenti melindungi motor dari kondisi kelebihan beban material yang macet.

Sistem Air Dingin & Pendingin HVAC

Sistem HVAC pabrik pusat dengan banyak pendingin, menara pendingin, dan pompa sirkulasi air menggunakannya untuk memodulasi aliran berdasarkan beban bangunan. Pompa air dingin sekunder yang merespons tekanan diferensial, kontrol kecepatan kipas menara pendingin untuk suhu air kondensor yang optimal, dan modulasi pompa air kondensor semuanya mendapat manfaat dari kontrol VFD terintegrasi kabinet dengan konektivitas BMS melalui BACnet atau Modbus.

Irigasi & Pemompaan Pertanian

Sistem irigasi poros tengah, tetes, dan banjir berskala besar memerlukan tingkat penyaluran air yang bervariasi sepanjang musim tanam. Panel VFD di stasiun pompa memungkinkan operator memilih laju aliran melalui potensiometer sederhana, HMI, atau sinyal telemetri jarak jauh — mencocokkan keluaran pompa secara tepat dengan kebutuhan air tanaman dan alokasi air yang tersedia.

Penyelaman Mendalam Teknis

Kabinet VFD mengintegrasikan penggerak frekuensi variabel dengan semua subsistem manajemen daya, perlindungan, dan kontrol — menghadirkan solusi penyalaan motor dan kontrol kecepatan yang lengkap dalam satu wadah yang telah diuji sebelumnya.

Jalur Daya Utama dan Perlindungan Sirkuit

Pasokan tiga fasa yang masuk dihubungkan ke isolator utama atau pemutus sirkuit berbentuk kotak yang dirancang untuk arus beban penuh kabinet ditambah rugi-rugi penggerak. Sekering input memberikan perlindungan tingkat semikonduktor (aR) untuk tahap penyearah VFD, dengan koordinasi I²t memastikan pelepasan sekering sebelum kerusakan dioda selama gangguan internal. Reaktor saluran atau tersedak tautan DC disertakan sebagai standar untuk mengurangi distorsi arus harmonik masukan dan melindungi kapasitor bus DC penggerak dari lonjakan tegangan sisi suplai. Untuk instalasi dengan distorsi harmonik latar belakang yang signifikan atau persyaratan koneksi utilitas yang menuntut, filter harmonik pasif atau penyearah front-end aktif dapat dipilih.

Teknologi Penggerak PKS

Inti dari kabinet ini adalah VFD kontrol vektor berkinerja tinggi yang menggunakan modul daya IGBT generasi keenam dan inti kontrol DSP atau FPGA berkecepatan tinggi. Tersedia mode kontrol vektor loop terbuka dan loop tertutup — loop terbuka untuk tugas pompa dan kipas standar, loop tertutup dengan umpan balik encoder untuk aplikasi torsi tinggi dan kecepatan rendah seperti ekstruder atau kerekan. Penggerak menghasilkan bentuk gelombang termodulasi lebar pulsa dengan frekuensi peralihan yang dioptimalkan secara otomatis, seimbang antara kebisingan akustik motor dan kerugian penggerak. Fitur penggerak utama meliputi:

●  Peningkatan torsi otomatis dan kompensasi slip untuk pengoperasian kecepatan rendah yang stabil

●  Kemampuan start terbang untuk mengejar motor yang sedang meluncur tanpa tersandung

●  Frekuensi lompatan yang dapat diprogram untuk menghindari resonansi mekanis

●  Pengontrol PID terintegrasi dengan setpoint ramp, logika tidur/bangun, dan umpan balik saluran ganda untuk aplikasi staging pompa

Penyaringan Keluaran dan Perlindungan Motor

Tergantung pada jarak kabel antara kabinet dan motor, penyaringan keluaran disertakan:

filter dV/dt: membatasi waktu kenaikan tegangan dan tegangan puncak pada terminal motor untuk jarak kabel hingga sekitar 100–150m

Filter sinus: menyediakan bentuk gelombang mendekati sinusoidal untuk kabel yang panjangnya melebihi 150m dan untuk aplikasi pompa submersible di mana insulasi belitan motor sensitif terhadap tegangan tegangan

Kontaktor keluaran untuk pemilihan motor tugas/siaga diintegrasikan jika diperlukan. Fungsi proteksi motor — kelebihan beban termal, kehilangan fasa, ketidakseimbangan arus, deteksi terhenti, beban kurang (dry-run), dan gangguan pembumian — dijalankan terus-menerus dalam perangkat lunak penggerak dan dilengkapi dengan relai kelebihan beban eksternal bila ditentukan.

Konfigurasi Bypass dan Kontinuitas Proses

Sirkuit bypass manual — dibuat dengan kontaktor yang diberi nilai tugas atau sakelar transfer yang saling bertautan secara mekanis — memungkinkan motor dijalankan langsung dari pasokan listrik sementara VFD diisolasi untuk diservis. Bypass dirancang untuk transfer off-load: motor harus dihentikan sebelum beralih antara mode VFD dan bypass. Penguncian listrik dan mekanis yang terintegrasi mencegah penyaluran kembali daya listrik ke terminal keluaran penggerak secara tidak sengaja, yang dapat menyebabkan kerusakan parah. Konfigurasi bypass otomatis opsional menggunakan relai logika yang dapat diprogram atau PLC kecil untuk mengelola transfer drive-ke-listrik tanpa hambatan pada perjalanan VFD, menjaga kontinuitas proses dalam aplikasi kritis.

Konfigurasi Multi-Motor dan Tersinkronisasi

Untuk aplikasi di mana beberapa motor harus berbagi satu penggerak (tugas berurutan), kabinet mencakup kontaktor keluaran per motor dengan logika pengurutan berbasis PLC. Untuk aplikasi multi-motor yang memerlukan kecepatan tersinkronisasi — seperti konveyor kembar atau kondensor berpendingin udara multi-kipas — inverter keluaran individual digerakkan dari bus DC umum atau disinkronkan melalui komunikasi antar-penggerak berkecepatan tinggi, dengan kecepatan master/slave dan kontrol torsi.

Antarmuka Kontrol, Komunikasi, dan HMI

Antarmuka operator yang dipasang di pintu menyediakan start/stop lokal, referensi kecepatan (melalui potensiometer atau entri keypad), pemilihan mode (VFD/Bypass/Off), dan indikasi status sistem. Layar sentuh HMI grafis tersedia untuk aplikasi multi-motor atau loop proses yang kompleks, menampilkan parameter operasi real-time, data tren, log alarm, dan metrik konsumsi energi.

Port komunikasi mendukung semua protokol industri utama: Modbus RTU (RS485), Modbus TCP, Profibus DP, Profinet, Ethernet/IP, dan BACnet. Drive ini memaparkan kumpulan data komprehensif — kecepatan, arus, torsi, daya, tegangan bus DC, suhu, jam pengoperasian, dan konsumsi energi — ke SCADA, DCS, atau BMS pengawas. Perintah start/stop jarak jauh dan referensi kecepatan diterima, dengan batas waktu detak jantung dan strategi fallback yang dapat dikonfigurasi jika komunikasi terputus.

Desain Kandang dan Lingkungan

Kabinet berdiri di lantai dibuat dari lembaran baja galvanis atau baja tahan karat 1,5 mm hingga 2,0 mm, dilas terus menerus dan dilapisi bubuk. Peringkat perlindungan dari IP42 hingga IP65 sesuai dengan kondisi lokasi:

●  IP42/IP43: ruang listrik dalam ruangan dan pusat kendali motor

●  IP54/IP55: lingkungan industri yang rawan debu, stasiun pompa, dan lokasi semi-terbuka

●  IP65: pemasangan di luar ruangan dengan paparan hujan dan debu

Manajemen termal menggunakan kombinasi konveksi alami, ventilasi udara paksa yang disaring dengan kipas yang dikontrol suhu, dan, dalam instalasi berdaya tinggi atau lingkungan tinggi, penukar panas udara-ke-udara atau unit pendingin udara. Kenaikan suhu internal kabinet diverifikasi dengan perhitungan terhadap suhu pengoperasian maksimum pabrikan VFD, biasanya 40°C hingga 50°C lingkungan tergantung pada penurunan daya.

Pengujian dan Sertifikasi

Setiap Kabinet VFD menjalani uji penerimaan pabrik yang ditentukan: kontinuitas sirkuit daya dan resistansi isolasi, pengunggahan parameter VFD dan verifikasi terhadap jadwal parameter yang disetujui, kontrol pengkabelan titik-ke-titik, simulasi fungsional start/stop, kontrol kecepatan, transfer bypass (jika dipasang), dan verifikasi interlock keselamatan. Dokumentasi FAT lengkap disediakan. Kabinet dirancang dan dibuat sesuai IEC 61439-1/2, dengan semua komponen bertanda CE dan sertifikasi UL tersedia jika diperlukan.

Pertanyaan yang Sering Diajukan

Q1: Apa perbedaan antara membeli VFD dan Panel Kontrol VFD?

VFD yang berdiri sendiri memerlukan komponen tambahan untuk pemasangan yang lengkap: pemutus sirkuit atau sekering hulu, reaktor saluran dan beban, filter keluaran untuk rangkaian kabel panjang, sirkuit bypass jika kontinuitas proses diperlukan selama servis penggerak, dan penutup dengan manajemen termal. Panel Kontrol VFD mengintegrasikan semua ini — yang sudah direkayasa, sudah dipasang kabel, dan telah diuji sebelumnya — ke dalam satu rakitan. Hal ini menghilangkan ketidakpastian desain di lokasi, mengurangi waktu pemasangan, dan memberikan satu titik garansi untuk sistem penggerak motor lengkap.

Q2: Peringkat daya dan voltase apa yang tersedia?

Konfigurasi standar mencakup 0,75kW hingga 630kW pada pasokan tiga fase 380V, 400V, 480V, dan 690V. Peringkat daya yang lebih tinggi tersedia berdasarkan permintaan. Setiap kabinet dibuat untuk data papan nama motor spesifik yang Anda berikan — daya, tegangan, arus beban penuh, dan tugas.

Q3: Seberapa jauh kabel motor dapat berjalan antara kabinet dan motor?

Batasan panjang kabel tergantung pada penyaringan keluaran yang dipasang. Tanpa penyaringan, pabrikan VFD biasanya membatasi jarak kabel hingga 50m. Filter dV/dt memperluasnya hingga sekitar 150m. Filter sinus memungkinkan kabel melewati jarak lebih dari 300m dan sangat disarankan untuk pompa dan motor submersible dengan insulasi belitan yang tidak diketahui atau sudah tua. Kami akan memilih filter keluaran yang sesuai berdasarkan data instalasi Anda.

Q4: Bisakah kabinet mengontrol banyak motor?

Ya, dalam beberapa konfigurasi: tugas berurutan (satu VFD, beberapa motor, hanya satu yang berjalan pada satu waktu dengan kontaktor keluaran memilih motor aktif), multi-motor sinkron (beberapa VFD dalam satu kabinet berbagi bus DC atau berkomunikasi untuk pencocokan kecepatan master/slave), atau kontrol independen (beberapa VFD independen dalam satu kabinet yang lebih besar). Beritahu kami aplikasi Anda dan kami akan merekayasa topologi yang benar.

Q5: Bagaimana cara Panel Kontrol VFD berintegrasi dengan SCADA atau DCS pabrik saya?

Port komunikasi VFD — Modbus RTU, Modbus TCP, Profibus, Profinet, Ethernet/IP, atau BACnet — terhubung langsung ke sistem pengawasan Anda. Semua data operasional, alarm, dan diagnostik tersedia. Kontrol dua arah (mulai/berhenti jarak jauh, referensi kecepatan) didukung, dengan perilaku kehilangan komunikasi yang dapat dikonfigurasi untuk memastikan pengoperasian yang aman jika jaringan gagal.

Q7: Perawatan apa yang dibutuhkan kabinet?

Perawatan rutin sangatlah mudah: pembersihan setengah tahunan atau penggantian filter ventilasi, inspeksi termografi tahunan terhadap pemutusan daya, dan uji fungsional tahunan pada sirkuit bypass dan interlock pengaman. VFD sendiri memiliki masa pakai tertentu untuk kapasitor tautan DC dan kipas pendinginnya — biasanya 5 hingga 10 tahun tergantung kondisi pengoperasian — dan ini merupakan komponen yang dapat diganti. Jadwal perawatan lengkap didokumentasikan dalam manual pengoperasian.

Q8: Dapatkah kabinet beroperasi di lingkungan yang berdebu atau bersuhu tinggi?

Ya. Peringkat perlindungan enklosur dan strategi manajemen termal dipilih berdasarkan kondisi lokasi Anda. Untuk lingkungan berdebu, IP55 atau IP65 dengan filter masuk filtrasi halus ditentukan. Untuk suhu sekitar di atas 40°C, penurunan daya VFD, AC kabinet, atau penukar panas udara-ke-air memastikan kondisi internal yang aman. Kami akan menilai data situs Anda selama tahap rekayasa dan mengusulkan pengerasan lingkungan yang sesuai.

Sorotan Pelanggan M5

Utilitas Air Regional - Program Modernisasi Stasiun Pompa

Latar belakang

Sebuah perusahaan air minum regional di Amerika Selatan mengoperasikan lebih dari 60 stasiun pompa lubang bor dan booster di seluruh jaringan distribusinya, melayani populasi sekitar dua juta jiwa. Banyak stasiun pompa yang berusia puluhan tahun, menggunakan starter langsung berkecepatan tetap dengan katup pelambatan untuk kontrol aliran. Perusahaan utilitas menghadapi kenaikan biaya energi, seringnya kegagalan pompa dan pipa akibat water hammer dan tekanan mekanis, serta semakin sulitnya mencari suku cadang pengganti untuk perangkat keras kontrol yang sudah usang.

Tantangannya

Perusahaan utilitas tersebut memilih untuk memodernisasi stasiun pompanya dengan kontrol VFD dalam program bertahap, yang menargetkan 20 stasiun pompa terbesar terlebih dahulu. Setiap stasiun memiliki profil serupa: dua hingga empat set pompa tugas/siaga (45kW hingga 200kW), kabel motor yang panjang (sering kali melebihi 150m untuk pompa lubang bor submersible), lingkungan semi-luar ruangan yang berdebu di lokasi terpencil, dan dukungan listrik di lokasi yang terbatas untuk pemeliharaan sistem yang kompleks.

Kendala khusus meliputi:

●  Solusi VFD harus mengakomodasi kabel panjang ke pompa submersible tanpa menurunkan insulasi belitan motor

●  Pemintas manual wajib dilakukan untuk menjaga pasokan air selama servis VFD, karena banyak stasiun tidak memiliki pompa siaga

●  Kemampuan pemantauan jarak jauh sangat penting untuk mengurangi biaya kunjungan lapangan

●  Instalasi listrik harus diselesaikan oleh kontraktor lokal dengan pengalaman komisioning PKS yang minimal

Mengapa Memilih Panel Kontrol VFD Kami?

Setelah mengevaluasi retrofit VFD yang bersumber dari komponen dan Panel Kontrol VFD yang terintegrasi, perusahaan utilitas memilih pendekatan kabinet. Manfaatnya jelas:

●  Setiap kabinet dirancang oleh pabrik dengan filter sinus keluaran yang disesuaikan dengan panjang kabel dan jenis insulasi motor tertentu, sehingga menghilangkan risiko kerusakan belitan motor akibat lonjakan tegangan gelombang pantulan

●  Sirkuit bypass manual yang terintegrasi, sudah dipasangi kabel dan diuji, memberikan keyakinan kepada penyedia layanan air bahwa pasokan air akan terus berlanjut selama acara layanan VFD apa pun

●  HMI yang dipasang di pintu dan VFD yang diparameterisasi sepenuhnya dilengkapi dengan data kurva pompa, pengaturan kontrol tekanan PID, dan ambang batas perlindungan standar perusahaan utilitas — memungkinkan kontraktor lokal untuk mengoperasikan setiap kabinet hanya dengan menyambungkan pasokan listrik, motor pompa, dan transduser tekanan

●  Modul pemantauan jarak jauh GPRS/4G di setiap kabinet mengirimkan data operasional — aliran, tekanan, konsumsi energi, jam kerja, status alarm — langsung ke platform SCADA pusat utilitas

Penutup berperingkat IP55 dengan saluran masuk filtrasi halus dan kanopi pelindung matahari cocok untuk lingkungan stasiun pompa yang berdebu dan terbuka

Penyebaran

Dua puluh Kabinet VFD (45kW hingga 200kW) diproduksi, masing-masing dengan filter sinus keluaran, bypass manual, penutup IP55, telemetri jarak jauh GPRS, dan kontrol tekanan PID yang telah dikonfigurasi sebelumnya. Lemari dikirim sebagai unit lengkap yang telah diuji di pabrik. Kontraktor listrik lokal memasang dan mengoperasikan kabinet secara berurutan selama program 10 bulan. Dukungan commissioning jarak jauh disediakan oleh para insinyur pabrikan melalui tautan video untuk tiga stasiun pertama; stasiun berikutnya ditugaskan secara independen oleh tim lokal dengan menggunakan dokumentasi standar.

Hasil

Konsumsi energi di 20 stasiun yang dimodernisasi berkurang rata-rata 32% dibandingkan dengan pengoperasian katup pelambatan sebelumnya, dengan VFD yang menyesuaikan kecepatan pompa secara tepat dengan kebutuhan sistem.

Biaya pemeliharaan pompa dan pipa turun secara signifikan: kejadian water hammer dihilangkan, dan umur bantalan pompa serta seal diperpanjang melalui soft-start ramp.

Tidak ada satu pun kegagalan insulasi motor yang terjadi di 20 stasiun dengan panjang kabel hingga 250m, yang memvalidasi spesifikasi filter sinus.

Tim operasi pusat perusahaan utilitas kini memantau seluruh 20 stasiun dari satu dasbor SCADA, menerima alarm SMS otomatis untuk setiap pompa trip atau penyimpangan tekanan — mengurangi kunjungan lokasi reaktif hingga lebih dari 60%.

Keberhasilan tahap pertama telah mendorong perusahaan utilitas untuk memperluas program ini ke 40 stasiun pompa yang tersisa, melakukan standarisasi pada spesifikasi Kabinet VFD yang sama dan memungkinkan pelatihan pemeliharaan dan inventarisasi suku cadang yang seragam di seluruh jaringan.
