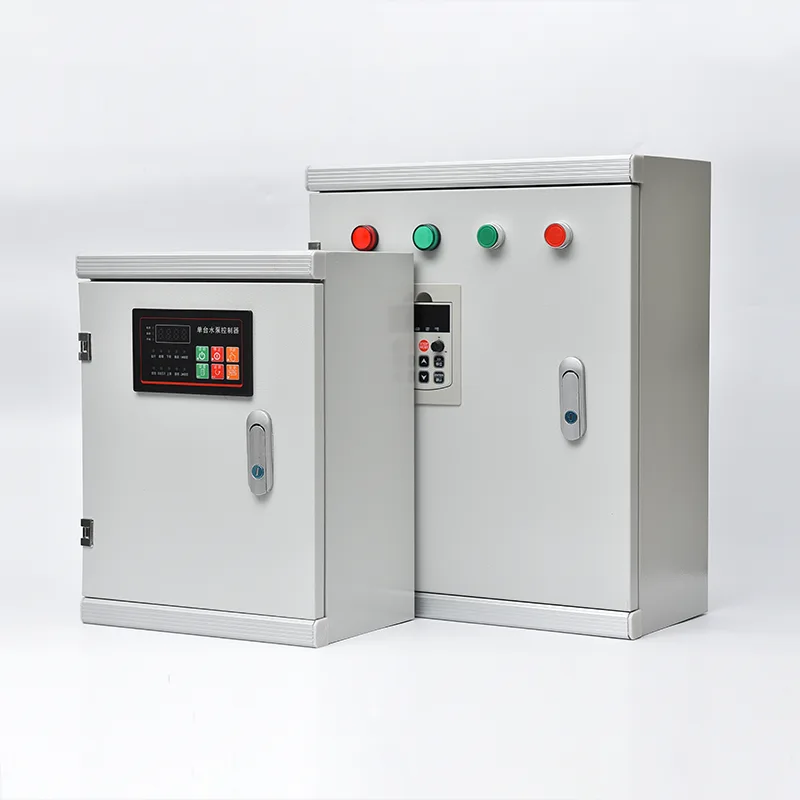

Kabinet Pusat Kendali Motor

Sebagai produsen profesional di Tiongkok, Csivei ingin memberi Anda Kabinet Pusat Kontrol Motor berkualitas, yang merupakan rakitan berdiri di lantai multi-bagian dengan akses depan dengan sistem busbar horizontal dengan daya 400A hingga 6300A dan ketahanan terhadap arus pendek hingga 100kA. Setiap bagian vertikal menerima unit fungsional yang dapat ditarik atau diperbaiki: DOL, star-delta, soft starter, atau starter motor VFD, ditambah pemutus pengumpan dan modul daya kontrol. Unit yang dapat ditarik memungkinkan starter yang rusak diisolasi, ditarik, dan diganti dalam hitungan menit tanpa menghilangkan energi seluruh MCC. Pemisahan internal tersedia dalam Formulir 2, Formulir 3, atau Formulir 4 sesuai IEC 61439, yang memisahkan busbar dari unit fungsional dan terminal. Sirkuit motor dirancang untuk koordinasi Tipe 2 sesuai IEC 60947-4-1, memastikan tidak ada kerusakan pada komponen starter setelah terjadi gangguan hubung singkat motor. Komunikasi melalui Profibus, Profinet, Modbus RTU/TCP, atau Ethernet/IP mentransmisikan status motor, arus, jam pengoperasian, energi, dan diagnostik ke DCS atau SCADA pabrik. Penutup ini diberi peringkat IP42 hingga IP55 dari baja galvanis dengan lapisan akhir berlapis bubuk, cocok untuk ruang listrik dalam ruangan dan lingkungan industri yang berdebu.

Aplikasi Produk

Dimanapun lusinan atau ratusan motor harus diberi daya, dilindungi, dan dikendalikan secara andal dari lokasi pusat, Sistem Kontrol Pompa Tenaga Surya menyediakan tulang punggung modular dan terstruktur untuk distribusi listrik industri.

Instalasi Pengolahan Air & Air Limbah

Fasilitas pengolahan air kota dan industri mengoperasikan armada motor yang ekstensif – pompa pemasukan air mentah, blower aerasi, penggerak clarifier, penanganan lumpur, pompa takaran bahan kimia, dan pompa distribusi daya angkat tinggi – seringkali berjumlah lebih dari seratus motor di satu lokasi. Pusat Pengendalian Motor menggabungkan semua starter dan penggerak motor ke dalam satu atau lebih ruang MCC yang terletak di pusat, dengan masing-masing unit fungsional didedikasikan untuk motor tertentu. Unit starter tipe laci standar untuk pompa dan blower memungkinkan unit yang rusak dapat ditarik dan diganti dalam hitungan menit, sehingga memulihkan kelangsungan proses perawatan. Integrasi dengan sistem SCADA pabrik melalui jaringan komunikasi redundan memberi operator status motor secara real-time, jam pengoperasian, dan konsumsi energi pada setiap penggerak.

Fasilitas Minyak, Gas & Petrokimia

Kilang, pabrik pengolahan gas, dan kompleks petrokimia beroperasi di area berbahaya dengan persyaratan keselamatan yang ketat. Panel MCC untuk lingkungan ini biasanya dipasang di ruang listrik bertekanan atau dibersihkan, jauh dari area proses. Sirkuit motor dirancang untuk peralatan berputar yang penting — pompa minyak mentah, pompa transfer produk, pompa sirkulasi air pendingin, motor pendingin kipas sirip, dan kompresor gas. Segregasi internal Formulir 3 atau Formulir 4 memisahkan setiap unit starter motor dari busbar utama dan unit yang berdekatan, mencegah gangguan busur internal pada satu starter menyebar ke starter lainnya. Relai pelindung motor tahan ledakan dan sekering pembatas arus bersertifikat memastikan isolasi motor yang aman di zona rahasia.

Pembangkit Listrik & Pembangkit Utilitas

Pembangkit listrik tenaga panas dan air bergantung pada MCC untuk mengelola sistem bantu yang digerakkan oleh motor yang penting bagi pembangkitan listrik – pompa umpan boiler, pompa air pendingin kondensor, kipas dengan aliran paksa dan aliran udara terinduksi, konveyor penanganan batubara, dan pompa bahan bakar minyak. Peringkat ketahanan hubung singkat MCC yang tinggi (biasanya 65kA hingga 100kA) sangat penting dalam papan bantu pembangkit listrik di mana tingkat kesalahan dari trafo bantu stasiun bisa sangat parah. Bagian pasokan masuk yang berlebihan dengan peralihan transfer otomatis mendukung kebutuhan daya kritis pembangkit listrik yang black-start dan mematikan unit.

Penambangan & Pengolahan Mineral

Pabrik pengolahan tembaga, emas, bijih besi, dan batu bara mengandalkan MCC untuk mengendalikan penghancur, pabrik penggilingan, sel flotasi, penggerak pengental, sistem konveyor, dan pompa lumpur — peralatan yang sering dinyalakan dalam kondisi beban berat dan beroperasi di lingkungan yang berdebu dan basah. Penutup MCC dilengkapi dengan perlindungan debu dan kelembapan yang ditingkatkan (IP54/IP55) dan sering kali dilengkapi pemanas anti-kondensasi internal untuk pemasangan di gedung pemrosesan yang tidak memiliki pemanas. Relai pelindung motor dengan pemodelan termal tingkat lanjut memastikan bahwa motor pabrik besar dan motor penghancur tidak mengalami trip yang tidak perlu selama kondisi kelebihan beban proses.

Manufaktur Pulp, Kertas & Baja

Industri dengan proses berkelanjutan seperti pabrik kertas dan pabrik penggilingan baja mengoperasikan ratusan motor di seluruh lini produksi yang panjang, dengan kegagalan motor yang berpotensi menghentikan seluruh lini produksi. Panel MCC di fasilitas ini menggunakan unit starter yang dapat ditarik sehingga memungkinkan servis sirkuit motor tanpa menghilangkan energi seluruh bagian MCC — unit ini cukup diisolasi, ditarik, dan diganti dengan cadangan sementara busbar utama tetap aktif. Komunikasi Fieldbus dari setiap unit starter ke DCS menyediakan diagnostik motor terperinci yang memungkinkan penggantian terjadwal sebelum terjadi kegagalan yang tidak terduga.

Layanan HVAC & Bangunan di Fasilitas Besar

Bandara, pusat konvensi, dan kompleks komersial besar menggunakan MCC untuk memusatkan kendali semua beban motor HVAC — pendingin, menara pendingin, pompa air dingin, unit penanganan udara, dan kipas ekstrak asap. Integrasi dengan Sistem Manajemen Gedung memungkinkan siklus tugas, kemunduran malam hari, dan kontrol yang dioptimalkan energi di seluruh armada kendaraan dari satu ruang kontrol.

Penyelaman Mendalam Teknis

Kabinet Pusat Kontrol Motor adalah rakitan switchgear tegangan rendah yang telah teruji tipenya dan dirancang untuk kontrol motor modular yang aman dengan fokus pada waktu operasional, perlindungan personel, dan kemudahan perawatan.

Rangka Struktural dan Sistem Busbar

MCC dibangun sebagai rangka berdiri di lantai multi-bagian dari profil baja galvanis yang dilipat dan dibaut, dengan masing-masing bagian biasanya memiliki lebar 600mm, 800mm, atau 1000mm. Busbar horizontal utama membentang sepanjang MCC dalam kompartemen atas atau belakang khusus, dibuat dari tembaga atau aluminium berlapis timah dan berukuran sesuai arus kontinu terukur (400A hingga 6300A). Sambungan busbar dibaut dan ditorsi dengan ring Belleville untuk mempertahankan gaya kontak selama siklus termal. Busbar vertikal di setiap bagian mendistribusikan daya ke masing-masing unit fungsional melalui kontak pegas plug-in, sehingga menghilangkan kebutuhan sambungan kabel antara busbar dan setiap unit starter. Peringkat ketahanan hubung singkat — diverifikasi melalui pengujian tipe — memastikan sistem busbar dan penyangganya dapat menahan gaya elektromagnetik akibat gangguan tanpa deformasi atau pemisahan kontak.

Desain Unit Fungsional: Tetap dan Dapat Ditarik

Unit starter motor tersedia dalam konfigurasi tetap (dibaut) atau dapat ditarik (tipe laci). Unit yang dapat ditarik adalah penawaran standar untuk proses kritis, yang memungkinkan starter diisolasi secara elektrik, ditarik secara mekanis pada rel pemandu, dan diganti dengan cadangan dalam hitungan menit — tanpa menghilangkan energi seluruh bagian MCC. Setiap unit yang dapat ditarik berisi pemutus sirkuit berbentuk kotak atau pemisah sakelar leburan, kontaktor pengenal tugas, relai beban berlebih elektronik, sekering sirkuit kontrol, dan blok terminal kontrol khusus unit. Mekanisme yang saling mengunci memastikan unit hanya dapat ditarik dalam posisi OFF dan tidak dapat dimasukkan kembali saat ada beban. Pengkodean mekanis mencegah unit dengan satu peringkat dimasukkan ke dalam slot yang ditujukan untuk peringkat berbeda. Untuk unit VFD atau soft-starter, kedalaman penutup yang lebih besar dan ventilasi yang ditingkatkan diintegrasikan ke dalam format laci.

Perlindungan Motorik dan Koordinasi Tipe 2

Setiap sirkuit motor dirancang untuk koordinasi Tipe 2 sesuai IEC 60947-4-1. Di bawah gangguan hubung singkat terminal motor, pemutus sirkuit atau sekering membersihkan arus gangguan tanpa merusak kontaktor atau relai beban lebih di luar pengelasan kontak ringan yang dapat dipisahkan tanpa penggantian. Hal ini penting untuk waktu kerja proses — korsleting motor tidak memerlukan penggantian starter. Proteksi beban berlebih menggunakan relai elektronik dengan kelas trip yang dapat dipilih (Kelas 10, 20, 30), kehilangan fasa, ketidakseimbangan arus, dan deteksi gangguan bumi. Relai proteksi motor dengan antarmuka Modbus atau Profibus memberi DCS data status termal terperinci, sinyal penghambat start, dan peringatan pemeliharaan prediktif.

Segregasi Internal dan Keamanan Personil

MCC tersedia dengan peningkatan tingkat kompartementalisasi internal sesuai dengan peringkat Formulir IEC 61439-1/2:

● Bentuk 2 : unit fungsional terpisah dari busbar, namun terminal dapat berbagi kompartemen yang sama dengan unit tersebut

● Formulir 3 : seluruh unit fungsional terpisah satu sama lain dan dari busbar; terminal terpisah dari busbar tetapi tidak harus satu sama lain. Ini adalah spesifikasi standar untuk pabrik industri.

● Formulir 4 : pemisahan lengkap busbar, unit fungsional, dan terminal — masing-masing dalam kompartemennya sendiri. Hal ini ditentukan untuk aplikasi dengan tingkat kekritisan tinggi dalam minyak dan gas atau industri berbahaya lainnya.

Penahan gangguan busur internal dirancang untuk mengalihkan energi busur menjauh dari operator melalui ventilasi pelepas tekanan di bagian atas selungkup, diuji dalam kondisi busur internal sesuai IEC 61641 jika ditentukan. Penutup pada sambungan busbar menutup secara otomatis saat unit yang dapat ditarik dilepas, mencegah kontak yang tidak disengaja dengan busbar aktif.

Antarmuka Kontrol dan Manajemen Motor Cerdas

Kompartemen kontrol khusus di dalam setiap unit starter atau di atas unit fungsional menampung I/O jarak jauh PLC, gerbang komunikasi, relai interposisi, dan terminal marshalling. Umpan balik motor berjalan, berhenti, kesalahan, dan status ditransmisikan ke DCS melalui fieldbus (Profibus DP, Profinet, Modbus RTU/TCP, Ethernet/IP, DeviceNet). Relai manajemen motor cerdas di setiap unit secara terus menerus mengukur arus motor, tegangan, daya, energi, dan keseimbangan fasa, mengirimkan data ini ke manajemen aset pabrik atau platform pemeliharaan prediktif. Hal ini memungkinkan operator untuk mengidentifikasi kondisi motor yang menurun — meningkatnya gesekan bantalan, keausan impeler, atau kerusakan belitan — sebelum menyebabkan perjalanan yang tidak direncanakan.

Kandang dan Adaptasi Lingkungan

Penutup MCC standar dibuat dari lembaran baja galvanis 2,0 mm dengan lapisan akhir berlapis bubuk, menghasilkan perlindungan IP42 yang cocok untuk ruang listrik dalam ruangan. Untuk lingkungan industri yang berdebu — pertambangan, pabrik semen, pemrosesan kayu — penutup IP54 atau IP55 dengan ventilasi terfilter atau penukar panas udara-ke-udara mengelola pendinginan internal sekaligus mengecualikan partikulat di udara. Untuk pemasangan di luar ruangan, tersedia penutup IP65 dengan pemanas anti-kondensasi yang dikontrol secara termostatis, kanopi hujan, dan perangkat keras baja tahan karat. Di lingkungan tropis, PCB yang dilapisi secara konformal dan konektor yang disegel mencegah pelacakan yang disebabkan oleh kelembapan.

Pengujian dan Jaminan Kualitas

Setiap Panel MCC menjalani program pengujian penerimaan pabrik yang ditentukan: pengukuran kontinuitas busbar dan resistansi isolasi; pengujian injeksi primer dan sekunder pada relai proteksi; simulasi fungsional kontaktor, starter, dan interlock; pengujian penyisipan dan penarikan unit yang dapat ditarik; dan verifikasi jaringan komunikasi. Laporan FAT lengkap disampaikan pada setiap MCC, bersama dengan diagram garis tunggal, gambar tata letak, dan manual pengoperasian. MCC dirancang, diproduksi, dan diuji sesuai IEC 61439-1/2, dengan tanda CE dan sertifikasi opsional UL, UKCA, atau regional lainnya.

Mengapa Memilih Panel Csivei MCC?

Solusi Panel MCC buatan pabrik dipilih karena kemampuannya yang telah terbukti memenuhi semua persyaratan:

● Unit starter yang dapat ditarik dan distandarisasi (hingga 250A) memungkinkan penggantian starter motor apa pun dengan cepat tanpa menghilangkan energi seluruh bagian MCC

● Perlindungan motor terkoordinasi tipe 2 memastikan bahwa gangguan hubung singkat motor akan teratasi tanpa kerusakan komponen starter

● Sistem busbar dengan rating 65kA dengan penahan gangguan busur listrik dan segregasi internal Form 3 memberikan tingkat keamanan yang diperlukan

● Relai manajemen motor cerdas dengan komunikasi Profibus DP di setiap unit starter mengirimkan data motor real-time ke SCADA — arus, daya, jam pengoperasian, jumlah penyalaan, kapasitas termal yang digunakan, dan konsumsi energi — memungkinkan penjadwalan pemeliharaan prediktif

● Pemutus sirkuit udara terintegrasi dengan rangkaian multi-bagian, bagian VFD untuk blower aerasi, bagian soft-starter untuk pompa besar, dan bagian starter standar yang dapat ditarik untuk beban motor umum — semuanya dalam sistem busbar umum

Pertanyaan yang Sering Diajukan

Q1: Apa perbedaan antara Sistem Kontrol Pompa Tenaga Surya dan papan distribusi standar?

Papan distribusi terutama mendistribusikan daya ke sirkuit akhir dengan sekering atau pemutus sirkuit tetapi biasanya tidak mengintegrasikan start atau kontrol motor. Pusat Kontrol Motor menggabungkan starter motor (kontaktor, beban berlebih, dan penggerak), perlindungan motor, dan kecerdasan kontrol dalam satu rakitan terstruktur — setiap unit fungsional dirancang khusus untuk beban motor, bukan hanya sirkuit umum. MCC juga mencakup kemampuan unit yang dapat ditarik, segregasi busbar, dan fitur komunikasi manajemen motor komprehensif yang tidak ditemukan di papan distribusi.

Q2: Berapa banyak motor yang dapat ditampung oleh satu Sistem Kontrol Pompa Surya?

Jumlahnya tergantung pada jumlah bagian dan ukuran unit. Satu bagian vertikal biasanya menampung 4 hingga 12 unit starter motor tergantung pada tingkat dayanya. Jajaran MCC multi-bagian dapat menampung 50, 100, atau lebih motor. Teknisi aplikasi kami akan mengoptimalkan tata letak berdasarkan daftar motor Anda dan batasan lokasi.

Q3: Apa kelebihan unit yang dapat ditarik dibandingkan unit tetap?

Unit yang dapat ditarik (tipe laci) memungkinkan starter yang rusak diisolasi, ditarik secara fisik dari MCC, dan diganti dengan cadangan — semuanya dalam hitungan menit dan tanpa menghilangkan energi seluruh bagian MCC. Busbar utama tetap hidup dan sirkuit motor lainnya terus beroperasi. Hal ini penting untuk industri proses berkelanjutan di mana waktu henti yang tidak direncanakan pada satu motor tidak boleh terjadi secara bertahap. Unit tetap berbiaya lebih rendah tetapi memerlukan bagian MCC untuk dihilangkan energinya untuk penggantian starter.

Q4: Apa yang dimaksud dengan segregasi Formulir 2, Formulir 3, dan Formulir 4?

Ini mengacu pada tingkat kompartementalisasi internal menurut IEC 61439-1/2. Formulir 2 memisahkan unit fungsional dari busbar. Formulir 3 menambahkan pemisahan antara unit fungsional individu. Formulir 4 juga memisahkan terminal satu sama lain dan dari unit fungsional lainnya. Bentuk yang lebih tinggi memberikan keamanan yang lebih besar selama pemeliharaan dan mengatasi gangguan busur listrik dengan lebih efektif, namun lebih mahal. Kami akan merekomendasikan formulir yang sesuai berdasarkan filosofi operasional dan pemeliharaan Anda.

Q5: Peringkat hubung singkat apa yang saya perlukan untuk MCC saya?

Hal ini ditentukan oleh arus gangguan prospektif pada titik di mana MCC terhubung, yang bergantung pada rating kVA transformator hulu, impedansi, dan impedansi kabel. Instalasi industri pada umumnya memerlukan 50kA atau 65kA pada 400V. Papan bantu pembangkit listrik dan pabrik proses besar mungkin memerlukan 80kA atau 100kA. Kami akan menganalisis data sistem Anda dan menentukan peringkat yang benar.

Q6: Bagaimana cara MCC berkomunikasi dengan sistem DCS atau SCADA kami?

Setiap unit starter motor atau kelompok unit dilengkapi antarmuka komunikasi — biasanya Profibus DP, Profinet, Modbus RTU/TCP, atau Ethernet/IP — yang terhubung ke jaringan kontrol pabrik Anda. Status motor (berjalan, berhenti, tersandung), data arus, energi, dan diagnostik dikirimkan secara terus menerus. DCS dapat menghidupkan/menghentikan motor dari jarak jauh dan menerima pemberitahuan alarm.

Q7: Apakah MCC dapat diperpanjang di masa depan?

Ya. MCC dirancang untuk dapat diperluas di kedua ujung barisan. Kami merekomendasikan untuk menyertakan bagian vertikal cadangan atau slot unit cadangan pada urutan awal jika penambahan motor direncanakan di masa mendatang. Memperluas MCC yang ada memerlukan pencocokan rating dan desain busbar asli, sehingga mempertahankan pabrikan asli penting untuk kompatibilitas.

Q8: Pemeliharaan apa yang dibutuhkan Panel MCC?

Perawatan yang direkomendasikan meliputi: survei pencitraan termal tahunan pada sambungan busbar dan titik terminasi; pengujian fungsional interlock unit yang dapat ditarik dan mekanisme penutup; verifikasi pengaturan relai proteksi dan fungsi trip; pembersihan filter ventilasi; dan pemeriksaan segel pintu dan gasket. Jadwal pemeliharaan terperinci disediakan dalam manual pengoperasian.
