Tersedia dalam konfigurasi fleksibel agar sesuai dengan tata letak lokasi pengisian daya apa pun, Kabinet Distribusi Daya Pengisi Daya EV berkualitas pabrik Csivei menerima satu pasokan AC masuk — biasanya 400V tiga fase dengan peringkat arus dari 100A hingga 1600A ke atas — dan mendistribusikannya ke beberapa sirkuit pengisi daya keluar. Setiap penyulang keluar dilindungi secara individual oleh pemutus sirkuit berbentuk kotak atau pemisah sekering, dengan perlindungan arus sisa khusus jika diperlukan. Kompartemen pengukuran energi terpusat mengakomodasi meteran tingkat pendapatan, memungkinkan penagihan per sirkuit atau per pengisi daya sesuai dengan persyaratan utilitas setempat. Perlindungan lonjakan tipe 1+2 pada bus utama melindungi seluruh lokasi dari tegangan lebih transien yang disebabkan oleh petir. Penutup kabinet, dengan peringkat IP54 hingga IP65 tergantung pada lingkungan penempatan, dibuat dari baja galvanis dengan lapisan bubuk tahan cuaca. Pengontrol manajemen energi cerdas opsional menyediakan penyeimbangan beban, rotasi fase, penjadwalan pengisi daya, dan pemantauan real-time melalui RS485 Modbus atau Ethernet, yang terintegrasi secara mulus ke dalam platform manajemen pengisian daya berbasis OCPP. Kepatuhan penuh terhadap IEC 61439-1, IEC 60364-7-722, dan standar regional yang berlaku tetap dipertahankan.
Berfungsi sebagai tulang punggung listrik dari setiap instalasi pengisian daya kendaraan listrik modern, Kabinet Distribusi Daya Pengisi Daya EV menggabungkan manajemen daya di lokasi ke dalam satu wadah yang dirancang oleh pabrik — mengurangi pekerjaan kelistrikan di lokasi, mempercepat proses commissioning, dan meningkatkan keselamatan operasional.
Area layanan jalan raya, pusat pengisian daya perkotaan, dan halaman depan pompa bensin yang menggunakan beberapa pengisi daya cepat DC memerlukan distribusi listrik yang kuat dan berkapasitas tinggi. Kabinet menerima pasokan utilitas utama dan mendistribusikan pasokan yang dilindungi dan diukur secara individual ke setiap pengisi daya. Kompartemen pengukuran terpusat mendukung penagihan tingkat utilitas untuk setiap ruang, sementara perlindungan lonjakan arus terintegrasi melindungi perangkat elektronik daya pengisi daya cepat yang mahal dari transien jaringan.
Depo bus listrik, pusat pengiriman jarak jauh, dan pangkalan armada kota menjalankan beberapa pengisi daya secara bersamaan selama periode pengisian daya semalaman. Kabinet distribusi memusatkan daya masuk dan manajemen beban, sehingga operator depo dapat menyeimbangkan permintaan di seluruh pengisi daya, mencegah pemutusan arus utama, dan menjadwalkan pengisian daya pada periode tarif di luar jam sibuk. Kapasitas pengumpan kabinet yang besar mengakomodasi perluasan armada di masa depan tanpa pengerjaan ulang kelistrikan besar-besaran.
Menara perkantoran, pusat perbelanjaan, dan kawasan bisnis yang menyediakan pengisian daya kendaraan listrik bagi karyawan atau pelanggan biasanya menggunakan lusinan pengisi daya AC di berbagai tingkat tempat parkir. Kabinet distribusi pusat per lantai atau zona menerima pasokan sub-utama dan mendistribusikan daya ke masing-masing pengisi daya yang dipasang di dinding. Pengukuran per sirkuit memungkinkan alokasi biaya energi yang akurat ke anggaran perusahaan atau departemen penyewa.
Pembangunan perumahan bertingkat yang melakukan retrofit pengisian daya kendaraan listrik di puluhan atau ratusan tempat parkir mendapat manfaat dari pendekatan kabinet distribusi. Satu atau lebih kabinet yang terletak di ruang riser listrik atau ruang saklar tingkat parkir menerima pasokan khusus kendaraan listrik di gedung dan mendistribusikan umpan terukur dan terlindungi ke pengisi daya individual di ruang penghuni. Manajemen beban di dalam kabinet mencegah pengisian daya listrik melebihi kapasitas listrik yang dialokasikan gedung.
Situs pengisian daya mandiri yang jauh dari infrastruktur perkotaan sering kali tidak memiliki papan distribusi LV yang sesuai untuk muatan pengisi daya kendaraan listrik. Kabinet distribusi daya khusus yang ditempatkan berdekatan dengan trafo atau genset menyediakan titik distribusi LV yang lengkap dan telah dikonfigurasi sebelumnya — menghilangkan kebutuhan fabrikasi switchboard khusus di lokasi dan secara signifikan mengurangi waktu commissioning.
Pembangunan skala besar yang menggabungkan tempat parkir perumahan, komersial, ritel, dan umum dapat menerapkan beberapa lemari distribusi dalam arsitektur berjenjang. Kabinet masuk utama di gardu induk memberi makan kabinet sub-distribusi di setiap zona parkir, menciptakan topologi distribusi daya yang terstruktur dan terukur yang sesuai dengan konstruksi bertahap dan serapan kendaraan listrik yang terus meningkat.

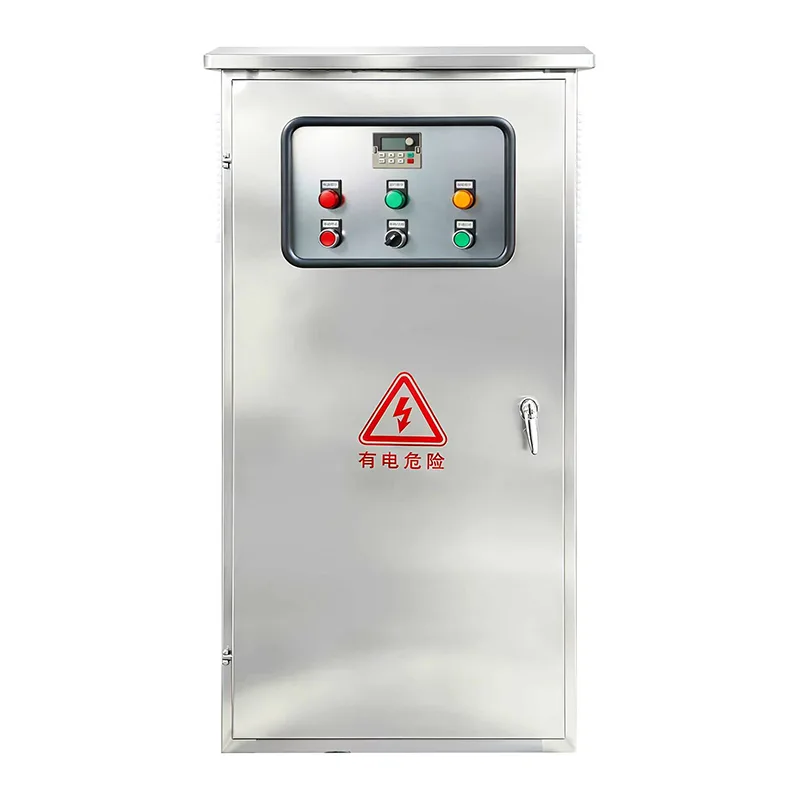

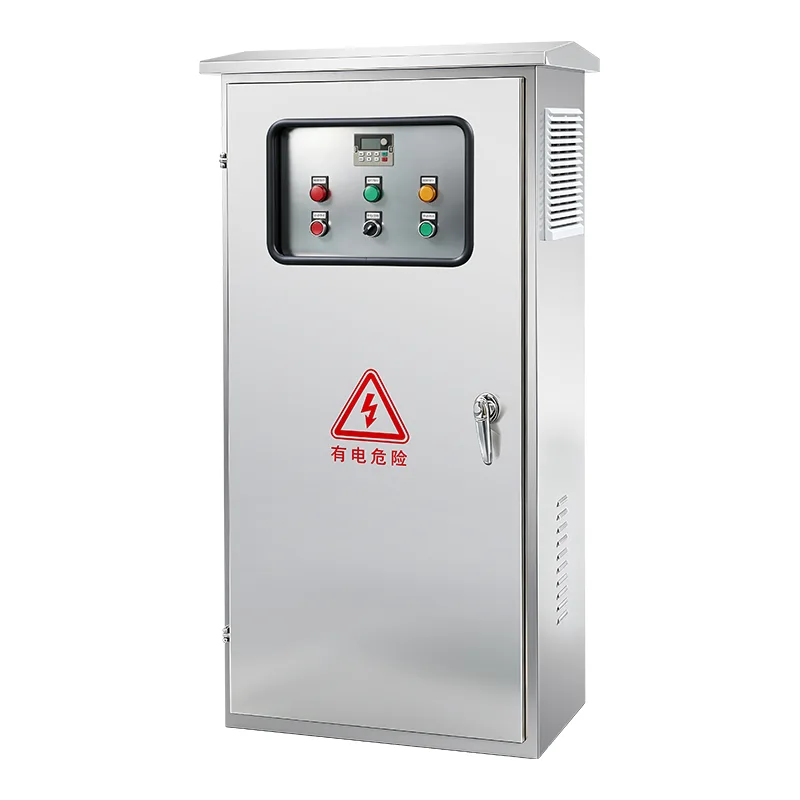

Kabinet Distribusi Daya Pengisi Daya EV dirancang sebagai switchboard LV rakitan pabrik yang terintegrasi penuh dan dirancang khusus untuk kebutuhan listrik unik pada infrastruktur pengisian daya EV.
Bagian masuk kabinet menerima kabel pasokan utilitas tunggal atau ganda yang diakhiri pada pemutus arus utama atau pemutus arus udara yang dinilai sesuai dengan permintaan maksimum lokasi. ACB dengan perlindungan berbasis mikroprosesor menawarkan ambang batas yang dapat disesuaikan untuk perlindungan beban berlebih, arus pendek, dan gangguan bumi, dengan fitur mitigasi arc-flash jika diperlukan. Perlindungan lonjakan masuk — SPD Tipe 1 yang mampu menangani arus impuls hingga 25kA (10/350μs) — memberikan garis pertahanan pertama terhadap sambaran petir langsung pada infrastruktur hulu.
Beberapa sirkuit pengisi daya keluar dilindungi oleh pemutus sirkuit cetakan individual atau pemisah yang menyatu, masing-masing diberi nilai untuk arus masukan maksimum pengisi daya yang terhubung. Pengumpan disusun untuk distribusi fase yang seimbang di seluruh sistem busbar tiga fase, meminimalkan arus netral dan meningkatkan kualitas daya secara keseluruhan. Untuk umpan pengisi daya cepat DC, MCCB dengan pengaturan perjalanan magnetik yang dapat disesuaikan mengakomodasi karakteristik lonjakan pengisi daya tanpa gangguan tersandung. Perlindungan arus sisa — Tipe B atau Tipe A dengan deteksi DC 6mA — disediakan pada sirkuit yang relevan sesuai dengan IEC 60364-7-722.
Kompartemen pengukuran khusus menampung pengukur energi tingkat pendapatan untuk setiap sirkuit keluar atau kelompok sirkuit, bergantung pada persyaratan penagihan. Meter berkomunikasi melalui Modbus RTU atau TCP/IP ke konsentrator data terpusat, yang mengirimkan data gabungan ke platform manajemen pengisian daya atau sistem penagihan utilitas. Meter bersertifikasi MID atau setara tersedia untuk pasar yang memerlukan pengukuran pendapatan berdasarkan peraturan.
Pengontrol manajemen beban tertanam opsional memantau konsumsi real-time pada pendatang utama dan setiap pengumpan keluar. Ketika total permintaan lokasi mendekati maksimum yang dikonfigurasi, pengontrol secara dinamis mengalokasikan kapasitas yang tersedia di antara pengisi daya yang terhubung — mengurangi output pada ruang dengan prioritas lebih rendah, menunda sesi yang dijadwalkan, atau melakukan rotasi fase untuk mempertahankan layanan sekaligus mencegah kelebihan beban pemutus utama. Komunikasi dengan masing-masing pengisi daya dilakukan melalui OCPP atau Modbus langsung, dan pengontrol dapat merespons sinyal eksternal seperti tarif waktu, ketersediaan pembangkit listrik tenaga surya, atau perintah sistem manajemen energi gedung.
Sistem busbar utama dibuat dari tembaga atau aluminium berlapis timah, dengan dimensi sesuai arus pengenal dengan penurunan daya yang sesuai untuk kenaikan suhu selungkup internal. Penopang busbar adalah polimer yang diperkuat serat kaca yang dinilai mampu menahan arus pendek. Pengkabelan internal menggunakan kabel tahan api dan bebas asap halogen, dengan semua sirkuit kontrol dan pengukuran terpisah dari jalur daya. Pemasukan kabel dilakukan melalui pelat kelenjar yang dapat dilepas di dasar kabinet, dengan ukuran sesuai penampang kabel masuk dan keluar yang ditentukan.
Kabinet berdiri di lantai dibuat dari lembaran baja galvanis 1,5 mm hingga 2,0 mm, dengan jahitan yang dilas sepenuhnya dan lapisan akhir berlapis bubuk yang distabilkan UV. Peringkat perlindungan standar adalah IP54, dengan IP65 tersedia untuk lingkungan luar ruangan atau lingkungan dengan debu tinggi. Enklosur ini memiliki pintu depan berengsel dan bergasket dengan pegangan yang dapat dikunci dan jendela tampilan opsional di atas instrumen pengukur. Ventilasi pasif disediakan oleh kisi-kisi yang disaring atau saluran pernafasan, dengan konveksi alami yang dibantu oleh jalur udara yang diperhitungkan. Untuk lemari dengan kepadatan beban kontinu yang tinggi, ventilasi udara paksa yang dikontrol secara termostatis terintegrasi, dengan kontak alarm untuk kegagalan kipas. Pemanas anti-kondensasi internal tersedia untuk instalasi dingin atau kelembaban tinggi.
Kabinet dirancang dan diuji sesuai IEC 61439-1 dan IEC 61439-2 untuk rakitan switchgear dan perangkat kendali tegangan rendah, dengan kepatuhan khusus terhadap IEC 60364-7-722 untuk peralatan pasokan EV. Penahan gangguan busur internal, pelindung komponen yang aman untuk jari, dan isolator masuk utama yang dapat dioperasikan tanpa membuka pintu kabinet merupakan perlengkapan standar. Kontinuitas bumi di seluruh bagian dipastikan melalui busbar bumi pelindung khusus yang terikat pada enclosure. Semua komponen memiliki tanda CE, dengan UL dan sertifikasi regional lainnya tersedia.
Q1: Berapa banyak pengisi daya yang dapat didukung oleh satu kabinet distribusi?
Jumlah pengumpan keluar dapat dikonfigurasi sepenuhnya. Satu kabinet biasanya dapat mendukung 4 hingga 24 sirkuit pengisi daya, bergantung pada peringkat masing-masing pengisi daya saat ini dan total kapasitas pasokan yang masuk. Untuk lokasi yang lebih besar, beberapa kabinet dapat dirangkai dalam topologi utama dan sub-distribusi.
Q2: Apakah saya memerlukan meteran terpisah untuk setiap rangkaian pengisi daya?
Hal ini tergantung pada kebutuhan penagihan Anda. Untuk pengisian daya publik di mana setiap ruang harus ditagih secara terpisah, disarankan untuk menggunakan pengukuran per sirkuit. Untuk depo armada atau tempat pengisian daya di tempat kerja dimana total konsumsi energi dialokasikan secara internal, pengukuran kelompok mungkin cukup. Kabinet dapat dikonfigurasi untuk pendekatan mana pun.
Q3: Peringkat tegangan dan arus suplai masuk apa yang tersedia?
Konfigurasi standar menerima 230/400V tiga fase, 50/60Hz, dengan peringkat arus masuk dari 100A hingga 1600A. Peringkat yang lebih tinggi tersedia berdasarkan permintaan. Untuk instalasi yang lebih besar, trafo khusus dapat memberi daya pada kabinet secara langsung.
Q4: Dapatkah kabinet dipasang di luar ruangan di samping pengisi daya?
Ya. Kabinet tersedia dalam peringkat IP55 atau IP65 untuk pemasangan di luar ruangan. Kanopi pelindung matahari dan pemanas anti-kondensasi direkomendasikan untuk layanan luar ruangan yang lebih lama di iklim panas, lembab, atau dingin. Kabinet dapat dipasang pada alas atau alas beton, dengan kabel bawah masuk melalui pelat kelenjar yang disegel.
Q5: Apa yang dimaksud dengan pengontrol manajemen beban dan bagaimana cara kerjanya?
Pengontrol cerdas opsional memantau konsumsi waktu nyata di semua sirkuit. Ketika total permintaan mendekati beban maksimum yang diizinkan di lokasi, hal ini secara dinamis mengurangi daya pada pengisi daya dengan prioritas lebih rendah atau memutar jadwal pengisian daya untuk menjaga pemutus utama agar tidak tersandung. Hal ini memungkinkan lebih banyak pengisi daya untuk dihubungkan ke pasokan tertentu, sehingga mengurangi kapasitas koneksi jaringan yang diperlukan dan biaya utilitas terkait.
Q6: Bagaimana kabinet ini terintegrasi dengan sistem manajemen pengisian daya (CMS)?
Pengontrol pengukuran dan manajemen beban kabinet mendukung Modbus RTU/TCP dan dapat berinteraksi dengan platform manajemen pengisian daya yang sesuai dengan OCPP. Data meteran dan status alarm dikirimkan ke CMS, sehingga operator dapat melihat distribusi daya di seluruh lokasi di dasbor yang sama dengan yang digunakan untuk manajemen pengisi daya.
Q7: Dapatkah kabinet mengakomodasi penambahan pengisi daya di masa mendatang?
Ya. Kabinet dapat dilengkapi dengan posisi pengumpan keluar cadangan, kapasitas busbar yang sudah terpasang sebelumnya, dan ruang untuk modul pengukuran tambahan. Hal ini memungkinkan sirkuit pengisi daya baru ditambahkan dengan menyambungkan kabel pengisi daya dan memasang pemutus pengumpan, tanpa memerlukan modifikasi busbar.
Q8: Standar peraturan apa yang dipatuhi oleh kabinet?
Kabinet dibuat dan diuji sesuai IEC 61439-1/2, dengan persyaratan pemasangan EV khusus sesuai IEC 60364-7-722. Sertifikasi regional termasuk CE, UKCA, dan setara tersedia. Kami menyediakan dokumentasi lengkap termasuk diagram garis tunggal, sertifikat pengujian, dan manual pemasangan di setiap kabinet.
Jaringan ritel bahan bakar nasional yang mengoperasikan lebih dari 200 pompa bensin melakukan program ambisius untuk memasang pusat pengisian cepat DC di lokasi dengan lalu lintas tinggi di sepanjang jalan raya utama. Setiap lokasi akan mengerahkan empat hingga delapan pengisi daya cepat DC senjata ganda, sehingga menciptakan 8 hingga 16 tempat pengisian daya. Peluncuran ini akan dilakukan secara bertahap, dengan potensi peningkatan kapasitas pengisian dua kali lipat di masa mendatang.
Setiap lokasi menghadirkan serangkaian tantangan infrastruktur kelistrikan yang konsisten. Distribusi LV yang ada di kios pompa bensin tidak dirancang untuk memenuhi kebutuhan pengisi daya cepat DC, yang secara kolektif memerlukan daya 400A hingga 800A per lokasi. Pembuatan switchboard khusus di lokasi untuk setiap lokasi akan menimbulkan biaya teknik yang signifikan, kualitas yang tidak konsisten, dan waktu henti yang lama selama pemasangan. Titik sambungan pasokan utilitas sering kali terletak jauh dari posisi pengisi daya yang ideal, sehingga memerlukan pendekatan terstruktur untuk distribusi kabel.
Pengecer tersebut juga memerlukan pengukuran energi terpusat untuk setiap tempat pengisian daya guna mendukung penagihan pelanggan per sesi, dan menuntut perlindungan yang kuat untuk perangkat elektronik pengisi daya cepat yang mahal. Karena SPBU diklasifikasikan sebagai area berbahaya, keselamatan kelistrikan yang ketat dan kepatuhan terhadap peraturan tidak dapat dinegosiasikan.
Kabinet distribusi listrik yang distandarisasi dan dirancang oleh pabrik dipilih sebagai tulang punggung untuk setiap lokasi. Setiap kabinet dikonfigurasikan agar sesuai dengan kebutuhan daya dan jumlah pengisi daya di lokasi — biasanya pasokan masuk 630A atau 800A dengan delapan sirkuit pengumpan keluar 125A hingga 160A.
● Satu enclosure yang telah diuji sebelumnya menggantikan switchboard yang dibuat khusus, sehingga menghemat waktu berminggu-minggu untuk teknisi listrik di lokasi per lokasi.
● Pengukuran tingkat pendapatan per sirkuit dalam kompartemen pengukuran khusus pada kabinet menyediakan data penagihan yang sesuai dengan utilitas untuk setiap ruang pengisian daya, yang terintegrasi langsung ke platform pembayaran retailer.
● Perlindungan lonjakan arus Tipe 1+2 pada pasokan utama masuk dan SPD Tipe 2 pada pengumpan keluar memberikan pertahanan berlapis untuk perangkat elektronik pengisi daya.
● Isolator masuk utama dan pemutus pengumpan individual memungkinkan isolasi yang aman untuk pemeliharaan, dengan fasilitas penguncian demi keselamatan kontraktor.
● Lungkup IP65 dengan rating luar ruangan dengan pemanas anti-kondensasi berarti kabinet dapat diposisikan berdekatan dengan pengisi daya, sehingga meminimalkan keluarnya kabel.
● Posisi pengumpan cadangan disertakan di setiap lokasi, sehingga pengisi daya tambahan dapat disambungkan pada tahap mendatang tanpa penggantian kabinet atau pengerjaan ulang kelistrikan besar-besaran.
Kabinet Distribusi Daya Pengisi Daya EV berstandar 800A dengan delapan sirkuit pengumpan keluar diterapkan di 50 lokasi pertama. Setiap kabinet dilengkapi pengukuran tingkat pendapatan di semua sirkuit, perlindungan lonjakan arus Tipe 1+2, dan penutup IP65 dengan pemanas anti-kondensasi. Kabinet diproduksi, diuji, dan dikirim sebagai rakitan lengkap, hanya memerlukan sambungan pasokan masuk dan kabel pengisi daya keluar di lokasi. Waktu commissioning rata-rata kurang dari dua hari per lokasi mulai dari pengiriman hingga pemberian energi.
● Waktu commissioning lokasi berkurang sekitar 60% dibandingkan dengan solusi switchboard khusus, sehingga mempercepat program peluncuran nasional.
● Desain kabinet standar menghilangkan variasi dalam kualitas kelistrikan dan kepatuhan keselamatan di seluruh portofolio lokasi.
● Setelah 18 bulan beroperasi, tercatat tidak ada kegagalan listrik terkait kabinet, dengan perlindungan lonjakan arus dipastikan telah beroperasi di dua lokasi saat terjadi petir, sehingga melindungi perangkat elektronik pengisi daya hilir.
● Posisi pengumpan cadangan diaktifkan di 15 lokasi pada tahap kedua peluncuran, dengan sirkuit pengisi daya baru ditambahkan dalam waktu kurang dari satu hari — memvalidasi strategi desain yang siap menghadapi masa depan.
● Perusahaan retail bahan bakar tersebut telah mengadopsi spesifikasi kabinet yang sama untuk 50 lokasi tambahan, dan tim teknik kelistrikan mereka menyebutkan integrasi kabinet dengan platform CMS terpusat sebagai keuntungan operasional utama.
