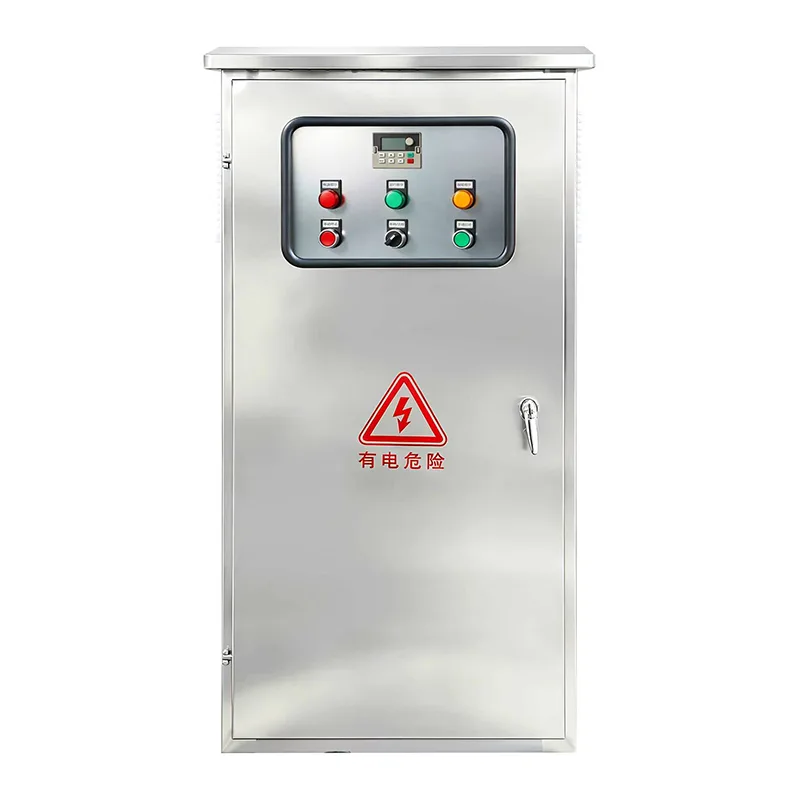

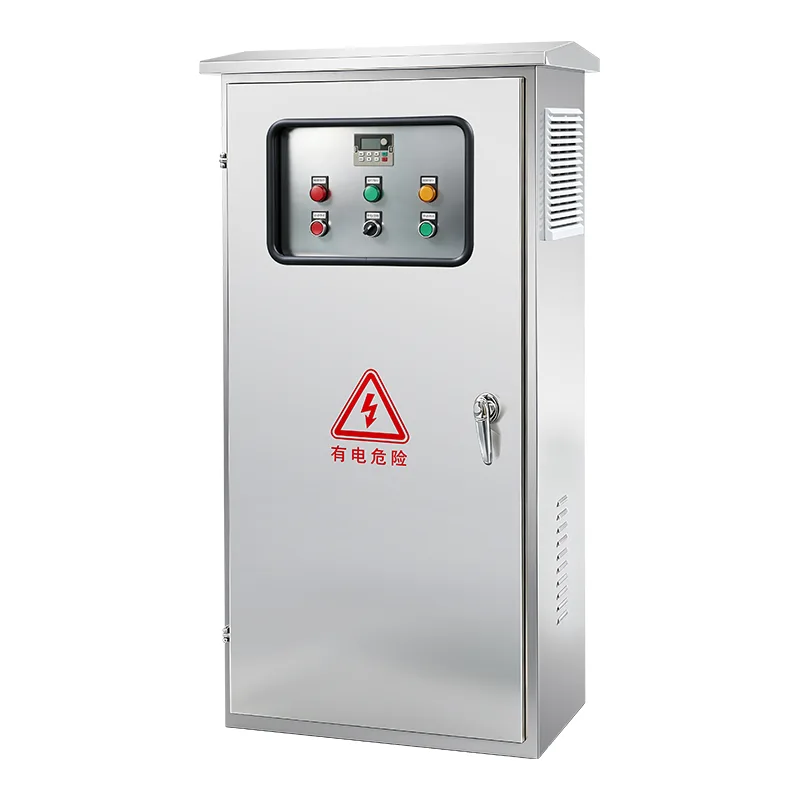

Kabinet Kontrol Industri

Kontroler ini tersedia dalam konfigurasi untuk pompa kebakaran yang digerakkan motor listrik (metode penyalaan tegangan penuh, wye-delta, autotransformer, soft-start, dan part-winding) dan pompa kebakaran yang digerakkan mesin diesel (dengan pengisi daya baterai ganda, kontrol solenoid bahan bakar, dan sirkuit pemantauan mesin). Peringkat daya berkisar 5 HP hingga 400 HP pada 208–600 V tiga fase. Penghidupan otomatis dipicu oleh penurunan tekanan pada header sistem — yang dirasakan oleh transduser tekanan atau sakelar tekanan — atau oleh sinyal jarak jauh dari katup banjir, panel alarm kebakaran, atau stasiun penarik manual. Setelah dihidupkan, pompa akan bekerja hingga semua penyebab penyalaan telah hilang dan pompa dihentikan secara manual atau otomatis, dengan pengatur waktu pengoperasian minimum yang mencegah siklus pendek. Alarm terintegrasi mencakup kegagalan fase, pembalikan fase, beban berlebih motor, kegagalan pompa untuk memulai, tekanan rendah, dan pengontrol tidak otomatis, dengan output relai bebas volt untuk manajemen gedung jarak jauh atau koneksi sistem alarm kebakaran. Antarmuka operator berbasis mikroprosesor menampilkan tekanan sistem, tegangan dan arus tiga fase, status alarm, dan riwayat kejadian, dengan pengatur waktu pengujian mingguan yang secara otomatis menjalankan pompa sesuai jadwal terprogram untuk memverifikasi kesiapan sistem. Penutup dibuat dari baja ukuran berat dengan lapisan bubuk merah, dengan peringkat minimum NEMA Tipe 2 (IEC IP31), dengan NEMA 3R, 4, 4X (IP65) opsional untuk lingkungan luar ruangan dan korosif. Sakelar transfer otomatis integral untuk cadangan generator tersedia secara opsional. Pengontrol ini terdaftar dalam UL hingga UL 218, Disetujui FM untuk Kelas 1321/1323, dan bertanda CE, dengan pengujian penerimaan pabrik penuh yang dilakukan pada setiap unit sebelum pengiriman.

Aplikasi Ideal

Jika sistem proteksi kebakaran memerlukan jaminan kontrol pompa yang sesuai kode dan beroperasi tanpa kegagalan dalam keadaan darurat, Kabinet Kontrol Industri menyediakan tulang punggung penyalaan, pemantauan, dan perlindungan bersertifikat.

Gedung Komersial & Gedung Perkantoran

Menara perkantoran, hotel, dan gedung bertingkat serba guna bergantung pada Kabinet Kontrol Industri otomatis untuk menjaga tekanan sistem sprinkler di lantai atas. Ketika kepala sprinkler terbuka, penurunan tekanan sistem yang diakibatkan langsung terdeteksi, dan pengontrol pompa kebakaran menghidupkan pompa utama untuk mempertahankan aliran air. Output alarm terintegrasi dari pengontrol terhubung ke panel alarm kebakaran gedung untuk pemantauan terpusat, sementara pengatur waktu pengujian mingguan secara otomatis menjalankan pompa untuk memverifikasi kesiapan mekanis tanpa memerlukan staf fasilitas untuk menjalankan pengujian secara manual.

Pabrik Industri & Manufaktur

Pabrik, gudang, pabrik pengolahan bahan kimia, dan pembangkit listrik menghadirkan lingkungan dengan beban kebakaran tinggi sehingga pemadaman kebakaran yang cepat sangatlah penting. Pengendali pompa kebakaran di fasilitas ini sering dikonfigurasi dengan starter bertegangan rendah untuk membatasi arus masuk pada sistem kelistrikan pembangkit. Untuk lokasi di area berbahaya, pengontrol dipasang dari jarak jauh dari zona rahasia dengan input start jarak jauh yang aman secara intrinsik. Penutup pengontrol ditentukan agar sesuai dengan kondisi pabrik — mulai dari kedap debu untuk pemrosesan semen dan kayu hingga tahan korosi untuk lingkungan kimia.

Pasokan Air Kota & Prasarana Umum

Bandara, pusat konvensi, rumah sakit, stadion, dan gedung pemerintah memerlukan kontrol pompa kebakaran yang sesuai kode yang memenuhi standar pencatatan dan persetujuan tertinggi. Pengendali yang ditentukan untuk proyek sektor publik ini biasanya memerlukan daftar UL dan persetujuan FM, dengan paket dokumentasi termasuk diagram garis tunggal, sertifikat pengujian, dan manual instalasi. Antarmuka transduser tekanan dengan pencatatan tren tanpa kertas memungkinkan petugas pemadam kebakaran dan perusahaan asuransi memverifikasi kesiapan sistem selama inspeksi.

Fasilitas Minyak, Gas & Petrokimia

Kilang, peternakan tangki, dan anjungan lepas pantai memerlukan Kabinet Kontrol Industri yang dirancang untuk memenuhi persyaratan keandalan ekstrem di lingkungan dengan bahaya tinggi. Pengendali sering kali dikonfigurasikan dengan penggerak mula mesin diesel yang didukung oleh sistem baterai ganda untuk kemampuan start hitam. Penutup ditentukan sesuai NEMA 4X atau IP66 untuk ketahanan terhadap semprotan garam, korosi kimia, dan pencucian jet. Pencatat kejadian dan data pada pengontrol memberikan catatan yang dapat diaudit untuk kepatuhan terhadap peraturan, mendokumentasikan setiap start pompa, kejadian tekanan, dan kondisi alarm.

Gudang & Pusat Logistik

Pusat distribusi skala besar, fasilitas penyimpanan dingin, dan gudang penyimpanan rak bergantung pada Kabinet Kontrol Industri untuk memasok sistem sprinkler otomatis yang melindungi inventaris bernilai tinggi. Mengingat area atap yang luas, beberapa zona kebakaran dapat dilindungi oleh satu rumah pompa. Fungsi penundaan start berurutan pada pengontrol mencegah start simultan beberapa pompa pada suplai yang sama, sehingga menghindari jatuhnya tegangan.

Sistem Siaga Mesin Diesel

Jika pasokan utilitas listrik tidak dapat diandalkan, atau jika kode lokasi memerlukan sumber daya sekunder, Kabinet Kontrol Industri yang digerakkan oleh mesin diesel mempertahankan kemampuan penyalaan otomatis penuh yang tidak bergantung pada jaringan listrik. Pengontrol ini menggunakan baterai starter ganda dengan pengisi daya cerdas independen yang memantau kondisi baterai dan memperingatkan operator terhadap sel yang rusak. Uji otomatis mingguan yang dijalankan pada kedua baterai memastikan kesiapan pengengkolan mesin tanpa campur tangan operator.

Penyelaman Mendalam Teknis

Ini adalah panel kontrol rakitan pabrik yang terdaftar dalam tipe yang dirancang untuk mendeteksi penurunan tekanan, menghidupkan penggerak pompa kebakaran, memantau kesalahan, dan membunyikan alarm — semuanya dalam wadah yang sesuai kode yang dirancang untuk lingkungan ruang pompa kebakaran.

Urutan Memulai Otomatis

Pengontrol terus memantau tekanan sistem melalui transduser tekanan atau sakelar tekanan ganda yang terhubung ke saluran air proteksi kebakaran. Ketika tekanan turun di bawah tekanan setel masuk yang dapat disesuaikan di lapangan, pengontrol memulai urutan start. Untuk pengontrol yang digerakkan motor listrik, kontaktor motor menutup dan pompa berakselerasi hingga kecepatan penuh. Untuk pengontrol yang digerakkan mesin diesel, sirkuit kontrol memberi energi pada solenoid bahan bakar, mengaktifkan siklus pengengkolan motor starter pada Baterai 1, dan, jika mesin gagal dihidupkan dalam periode pengengkolan yang dapat dikonfigurasi, secara otomatis beralih ke Baterai 2 untuk upaya pengengkolan berturut-turut. Sirkuit deteksi yang berjalan — memantau frekuensi keluaran generator pada unit diesel atau arus motor pada unit listrik — memastikan start yang berhasil dan mengakhiri siklus pengengkolan.

Berbagai Penyebab Awal

Selain deteksi penurunan tekanan otomatis, pengontrol juga menerima input start tambahan untuk integrasi sistem yang komprehensif: start manual jarak jauh dari pusat komando kebakaran atau stasiun penarik, start katup banjir dari aktuasi katup pipa kering atau praaksi, dan input start saklar aliran atau pengatur waktu uji dengan durasi pengoperasian terpisah yang dapat dikonfigurasi. Pada instalasi multi-pompa, pengatur waktu start yang berurutan menunda start pompa secara progresif — Pompa 1 langsung menyala saat tekanan turun, Pompa 2 setelah 5–10 detik, Pompa 3 setelah penundaan lebih lanjut — mencegah masuknya secara bersamaan dari beberapa motor besar pada suplai yang sama.

Perlindungan Motor dan Sirkuit

Untuk pengontrol yang digerakkan motor listrik, rangkaian daya yang masuk diisolasi oleh sakelar isolasi terukur motor dan kombinasi pemutus sirkuit, yang saling bertautan secara mekanis dan dioperasikan oleh satu pegangan yang dipasang secara eksternal. Pintu selungkup hanya dibuka dengan alat ketika pegangan dalam posisi ON, mencegah akses tidak sah ke bagian aktif. Sakelar isolasi dirancang untuk memutuskan beban motor penuh. Peringkat ketahanan hubung singkat adalah 100.000 A RMS simetris pada 480 V. Perlindungan kelebihan beban motor menggunakan relai kelebihan beban elektronik dengan kehilangan fasa, pembalikan fasa, dan deteksi ketidakseimbangan arus. Untuk pengontrol diesel, sirkuit pelindung mesin memantau tekanan oli rendah, suhu cairan pendingin tinggi, kecepatan berlebih, dan kegagalan start, dengan semua kondisi diumumkan pada tampilan pengontrol dan melalui keluaran alarm jarak jauh.

Kontrol Mikroprosesor dan Antarmuka Operator

Logika pengontrol dikelola oleh papan kontrol berbasis mikroprosesor yang menjalankan urutan awal, memantau semua masukan, mencatat peristiwa, dan menggerakkan keluaran alarm. Antarmuka operator yang dipasang di pintu — tampilan teks LCD atau layar sentuh berwarna — memberikan tekanan sistem waktu nyata, pembacaan tegangan dan arus tiga fase, status alarm dengan catatan peristiwa dan pencatat data yang diberi cap waktu, pemilihan mode (Otomatis, Manual, Uji, Mati), dan pemrograman pengatur waktu pengujian mingguan. Semua penyesuaian tekanan dan pengaturan parameter dapat diakses tanpa membuka pintu penutup utama, menjaga integritas penutup dan memungkinkan inspeksi tanpa memaparkan komponen aktif.

Fungsi Alarm dan Kabar Sukacita

Sinyal indikator alarm standar: Daya Hidup, Kesalahan Sistem, Kegagalan Fasa, Pembalikan Fasa, Pompa Berjalan, Pompa Gagal Memulai, Kelebihan Beban Motor, Tekanan Rendah, Penguncian Motor, Start Lokal, Start Jarak Jauh, dan Start Banjir. Klakson alarm yang dapat didengar dipasang di enklosur. Kontak relai bebas voltase yang terkait dengan setiap alarm disediakan untuk pemberitaan jarak jauh melalui sistem alarm kebakaran gedung atau BMS. Jika sakelar transfer integral disertakan, indikator tambahan mencakup Sakelar Transfer Normal, Sakelar Transfer Darurat, dan Isolator Darurat Terbuka.

Kandang dan Peringkat Lingkungan

Penutup pengontrol dibuat dari baja ukuran berat dengan lapisan bubuk merah pompa kebakaran. Peringkat minimum per NFPA 20 §10.3.3.1 adalah NEMA Tipe 2 (IEC IP31) tahan tetesan, cocok untuk ruang pompa dalam ruangan. Untuk ruang pompa yang terkena semprotan air dari kebocoran segel pompa atau pelepasan alat penyiram api, penutup kedap air NEMA Tipe 3R (IP51) atau NEMA Tipe 4 (IP65) ditentukan. Untuk pemasangan di luar ruangan atau lingkungan korosif, tersedia penutup baja tahan karat NEMA Tipe 4X. Penutupnya dipasang di lantai sebagai standar, dengan konfigurasi pemasangan di dinding tersedia untuk pengontrol pompa joki.

Sakelar Transfer Otomatis Integral

Sakelar transfer otomatis opsional yang terintegrasi dari pabrik menyediakan daya sumber ganda untuk pompa kebakaran. ATS terhubung ke pasokan utilitas normal (Sumber 1) dan pasokan generator siaga (Sumber 2). Ketika kehilangan daya normal, atau ketika tegangan atau frekuensi turun di luar ambang batas yang telah ditentukan, ATS secara otomatis memulai generator start dan mentransfer beban pompa kebakaran ke sumber darurat. Ketika daya normal pulih, ATS ditransfer kembali ke sumber normal dan memulai cooldown dan shutdown generator. Mekanisme sakelar transfer saling bertautan secara mekanis untuk mencegah kedua sumber terhubung secara bersamaan. Semua status dan alarm ATS ditampilkan pada antarmuka operator bersama dan dikirimkan melalui output relai.

Tes Mingguan dan Pencatatan Data

Pengatur waktu pengujian mingguan internal secara otomatis menghidupkan pompa kebakaran pada hari, waktu, dan durasi pengoperasian yang diprogram pengguna — menghilangkan ketergantungan pada pengujian manual untuk kepatuhan NFPA 25. Pencatat kejadian dan data mencatat tekanan sistem dari waktu ke waktu, bersama dengan semua kejadian awal, kejadian alarm, dan perubahan mode, dengan stempel waktu. Data dapat diunduh ke PC melalui RS232, RS485, atau USB untuk dianalisis dan dilaporkan kepada pihak berwenang yang memiliki yurisdiksi. Perekaman tekanan tanpa kertas ini menghilangkan masalah pemeliharaan dan keandalan yang terkait dengan perekam grafik mekanis.

Pengujian dan Sertifikasi Pabrik

Setiap Kabinet Kontrol menjalani uji penerimaan pabrik secara penuh sebelum pengiriman: resistansi isolasi, verifikasi titik-ke-titik pengkabelan, pengujian fungsional urutan start otomatis (transduser tekanan dan input sakelar), semua sirkuit alarm dan pemberitahuan, mode manual dan pengujian, pengatur waktu pengujian mingguan, dan, jika dipasang, sakelar transfer otomatis. Pengontrol ini terdaftar dalam UL hingga UL 218, Disetujui FM untuk Kelas 1321/1323, bersertifikat CSA jika ditentukan, dan ditandai CE. Paket dokumentasi komprehensif disertakan dengan setiap unit.

Pertanyaan yang Sering Diajukan

Q1: Standar apa yang dipatuhi oleh Kabinet Kontrol Industri ini?

Kontroler ini dirancang dan terdaftar pada UL 218 (Standar untuk Kabinet Kontrol Industri), Disetujui FM untuk Kelas 1321/1323, dan mematuhi edisi terbaru NFPA 20. Penandaan CE dan sertifikasi CSA tersedia tergantung pada target pasar. Setiap pengontrol dirakit di pabrik, dihubungkan dengan kabel, dan diuji sebagai unit lengkap sebelum pengiriman, seperti yang disyaratkan oleh NFPA 20.

Q2: Jenis pompa kebakaran apa yang dapat dikelola oleh pengontrol ini?

Pengontrol ini tersedia dalam dua konfigurasi utama: pengontrol yang digerakkan motor listrik untuk motor induksi sangkar tupai dari 5 HP hingga 400 HP pada tegangan tiga fase 208–600 V, dan pengontrol yang digerakkan oleh mesin diesel dengan pengisi daya baterai ganda integral dan sirkuit pemantauan mesin. Pengontrol listrik mendukung metode pengasutan tegangan penuh, wye-delta (transisi terbuka dan tertutup), autotransformer, resistor primer, belitan sebagian, dan soft-start.

Q3: Bagaimana cara kerja urutan start otomatis?

Pengontrol terus memantau tekanan sistem melalui transduser tekanan. Ketika tekanan turun di bawah ambang batas penyetelan yang dapat disesuaikan di lapangan, pengontrol memulai urutan start. Pengatur waktu lari yang dapat disesuaikan mencegah siklus pendek. Pompa terus bekerja sampai semua penyebab start telah hilang dan penghentian manual atau otomatis dimulai. Dalam hal pengontrol diesel, pengontrol berputar dari Baterai 1, dan jika mesin gagal dihidupkan, maka akan bergantian ke Baterai 2 untuk upaya berturut-turut.

Q4: Dapatkah pengontrol memulai dari sinyal selain penurunan tekanan?

Ya. Start manual jarak jauh dari tombol tekan atau panel alarm kebakaran, start katup banjir dari pipa kering atau aktuasi katup praaksi, dan pengatur waktu pengujian mingguan semuanya merupakan input start standar. Setiap masukan dapat dikonfigurasi dengan durasi pengoperasian dan tingkat prioritasnya sendiri. Dalam instalasi multi-pompa, pengatur waktu start berurutan akan menghentakan pompa untuk menghindari lonjakan motor secara bersamaan.

Q5: Alarm apa saja yang disediakan, dan bagaimana cara mengkomunikasikannya secara eksternal?

Alarm visual dan suara standar mencakup: Penyalaan, Kesalahan Sistem, Kegagalan Fasa, Pembalikan Fasa, Pompa Berjalan, Pompa Gagal Memulai, Kelebihan Beban Motor, Tekanan Rendah, Penguncian Motor, Start Lokal, Start Jarak Jauh, dan Start Banjir. Setiap alarm memiliki keluaran relai bebas volt yang sesuai untuk koneksi ke sistem alarm kebakaran gedung atau BMS. Klakson alarm yang dapat didengar dipasang di pintu kandang.

Q6: Berapa rating enklosur minimum yang diperlukan, dan rating apa saja yang tersedia?

Berdasarkan NFPA 20, peringkat enklosur minimum adalah kedap tetesan NEMA Tipe 2 (IEC IP31). Ini standar. Untuk ruang pompa yang terkena semprotan air atau terletak di luar ruangan, penutup NEMA Tipe 3R (IP51), Tipe 4 (IP65), dan Tipe 4X (IP66, baja tahan karat) tersedia sebagai opsi.

Q7: Apakah saklar transfer otomatis disertakan?

Sakelar transfer otomatis integral tersedia secara opsional, terintegrasi dari pabrik ke dalam penutup pengontrol. Secara otomatis mentransfer ke pasokan generator siaga ketika kehilangan daya normal dan mentransfer kembali setelah pemulihan. ATS berbagi antarmuka operator pengontrol dan keluaran relai alarm. Sebagai alternatif, pengontrol dapat disuplai tanpa ATS jika sakelar transfer dipasang secara terpisah di bagian hulu.

Q8: Bagaimana fungsi tes mingguan dikonfigurasi?

Pengatur waktu pengujian mingguan internal memungkinkan pemrograman hari, waktu, dan durasi pengujian. Setelah dijadwalkan, pengontrol secara otomatis menghidupkan pompa pada waktu yang diprogram, menjalankannya selama durasi yang ditentukan, dan kemudian berhenti. Pengujian dapat dikonfigurasi untuk dilakukan mingguan, dua mingguan, atau bulanan. Semua uji coba dicatat dalam log peristiwa dengan tanggal, waktu, dan durasi.

Q9: Berapa tingkat ketahanan hubung singkatnya?

Pengontrol ini memiliki tingkat ketahanan hubung singkat sebesar 100.000 A RMS simetris pada 480 V (25.000 A pada 600 V). Peringkat ketahanan yang tinggi ini memastikan pengontrol dapat mengelola kondisi gangguan pada pasokan dengan aman tanpa kerusakan struktural atau listrik, yang sangat penting untuk perangkat keselamatan jiwa yang harus tetap beroperasi selama terjadi kebakaran.

Perluasan Terminal Bandara Utama

Latar belakang

Sebuah bandara internasional besar di Timur Tengah melaksanakan proyek perluasan terminal besar-besaran, menambah ruang pertemuan baru, zona ritel, dan fasilitas penanganan bagasi. Desain proteksi kebakaran menetapkan rumah pompa kebakaran khusus dengan tiga pompa kebakaran yang digerakkan motor listrik (tugas, bantuan, siaga) dan sebuah pompa joki, yang memasok sistem sprinkler dan pipa tegak otomatis di seluruh tapak terminal baru. Kepatuhan terhadap NFPA 20, pencatatan UL, dan persetujuan FM adalah wajib.

Tantangannya

Otoritas keselamatan kebakaran bandara memberlakukan persyaratan ketat pada sistem kendali pompa. Semua pengontrol harus terdaftar di UL dan Disetujui FM, tanpa pengecualian untuk alternatif yang dibuat secara lokal. Logika start berurutan harus mencegah masuknya motor secara bersamaan pada distribusi tegangan menengah bandara, yang dapat membahayakan beban kritis lainnya. Pengendali perlu mengkomunikasikan status pompa, data tekanan, dan kondisi alarm ke panel alarm kebakaran terminal dan sistem manajemen gedung terpusat di bandara. Selain itu, ruang pompa harus ditempatkan di luar ruangan, di lingkungan dengan paparan sinar matahari dan kelembapan tinggi, sehingga suhu siang hari bisa mendekati 55°C.

Mengapa Memilih Kabinet Kontrol Industri?

Pengontrol yang terdaftar di UL yang dirakit di pabrik adalah satu-satunya solusi yang sesuai. Alasan teknis utama:

●  Pengontrol dikonfigurasikan dengan transisi tertutup wye-delta yang mulai meminimalkan arus masuk sekaligus mencegah penurunan tegangan pada jaringan listrik sensitif bandara.

●  Pengatur waktu start berurutan untuk Pompa 2 dan Pompa 3 disetel ke penundaan masing-masing 10 detik dan 20 detik, untuk memastikan tidak ada dua motor yang menarik arus start secara bersamaan.

●  Transduser tekanan integral dengan pencatatan data tanpa kertas menghilangkan perekam grafik mekanis, yang diidentifikasi oleh otoritas pemadam kebakaran sebagai titik kegagalan umum pada instalasi bandara sebelumnya.

●  Selubung tahan cuaca NEMA 4 (IP65) dengan kanopi pelindung matahari dan pemanas anti-kondensasi internal telah ditentukan untuk rumah pompa luar ruangan, dengan perangkat keras baja tahan karat di seluruh bagiannya.

●  Output relai alarm bebas voltase disambungkan ke panel alarm kebakaran terminal dan BMS, sementara RS485 Modbus menyediakan data diagnostik terperinci ke sistem manajemen pemeliharaan bandara.

●  Sakelar Pemindahan Otomatis yang terintegrasi dari pabrik di setiap pengontrol memastikan bahwa jika listrik mati secara normal, generator siaga akan menyala dan menyuplai pompa kebakaran secara otomatis, tanpa bergantung pada peralatan pemindah eksternal apa pun.

Penyebaran

Tiga Kabinet Kontrol Industri yang digerakkan motor listrik (150 HP, transisi tertutup wye-delta, penutup NEMA 4 dengan ATS integral) dan satu pengontrol pompa joki diproduksi, diuji di pabrik, dan dikirim sebagai rakitan lengkap. Uji coba di lokasi melibatkan penyambungan pasokan utilitas dan generator yang masuk, kabel motor, transduser tekanan, dan keluaran relai alarm. Seluruh commissioning diselesaikan dalam lima hari per pengontrol. Dokumentasi FAT pabrik diserahkan kepada otoritas pemadam kebakaran bandara dan diterima tanpa revisi.

Hasil

●  Semua pengontrol lulus pengujian penerimaan otoritas pemadam kebakaran bandara pada presentasi pertama, termasuk simulasi kegagalan listrik dan pengujian transfer generator.

●  Permulaan transisi tertutup wye-delta menghilangkan keluhan penurunan tegangan dari tim operasi kelistrikan bandara.

●  Sistem pencatatan tekanan dan pencatatan kejadian tanpa kertas memungkinkan otoritas kebakaran memverifikasi kesiapan sistem selama inspeksi triwulanan tanpa penggantian bagan manual.

●  Pada tahun pertama pengoperasian, pengatur waktu pengujian mingguan secara konsisten menjalankan pompa sesuai jadwal, dengan dua masalah kecil kebocoran segel pompa yang diidentifikasi sejak awal melalui pencatatan data uji coba — mencegah degradasi hingga kegagalan yang hanya dapat ditemukan dalam keadaan darurat.

●  Otoritas bandara telah memasukkan spesifikasi pengontrol yang sama dalam pedoman desain standarnya untuk semua proyek terminal dan bangunan tambahan di bandara di masa depan.
