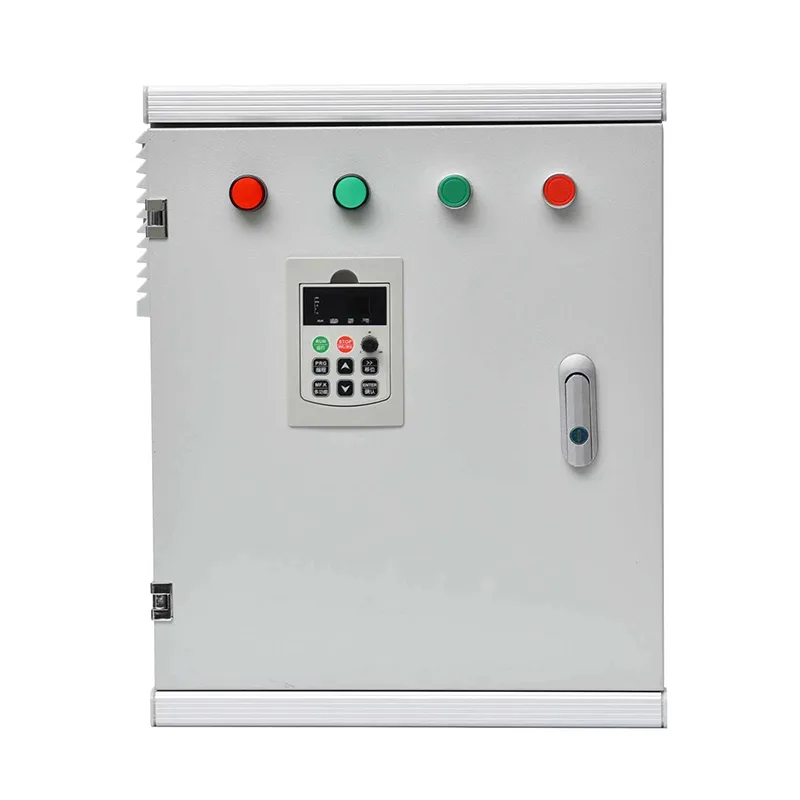

Kabinet Pemula Lembut

Kabinet Soft Starter yang ditawarkan oleh pabrikan terkemuka Tiongkok, Csivei, mencakup unit soft starter 3 fase (berkekuatan 7,5 hingga 800 kW, 380–690 V), pemutus arus masuk atau pemutusan sekring, kontaktor bypass internal, relai kelebihan beban motor, dan trafo kontrol. Karakteristik awal — batas arus yang dapat diprogram, waktu ramp tegangan, dan torsi awal — diatur melalui keypad digital atau HMI. Fungsi opsional mencakup ramp soft-stop untuk sistem pompa guna mencegah water hammer. Perlindungan mencakup hubung singkat, kelebihan beban, kehilangan fasa, tegangan rendah/lebih, dan suhu berlebih thyristor. Komunikasi standar melalui Modbus RTU memungkinkan koneksi ke DCS atau SCADA pembangkit; Profibus, Profinet, atau Ethernet/IP opsional tersedia. Penutup yang berdiri di lantai dibuat dari baja galvanis dengan lapisan akhir bubuk, diberi peringkat IP42 hingga IP55, cocok untuk ruang listrik dalam ruangan dan lingkungan industri yang berdebu.

Aplikasi Produk

Untuk motor yang beroperasi pada kecepatan tetap namun memerlukan start yang lembut untuk melindungi peralatan yang digerakkan dan jaringan listrik, Kabinet Soft Starter menyediakan alternatif yang ringkas dan mudah perawatannya dibandingkan starter langsung on-line atau star-delta.

Stasiun Pemompaan Air & Air Limbah

Pompa pemasukan air mentah, booster, dan transfer mendapat manfaat dari soft start, yang menghilangkan water hammer di saluran pipa dan mengurangi keausan mekanis pada impeler dan kopling pompa. Fungsi soft-stop bawaan semakin meredam bantingan katup periksa dan lonjakan tekanan. Pengoperasian bypass selama pengoperasian dalam kondisi stabil memastikan pembentukan panas kabinet yang minimal, bahkan di stasiun pompa dengan ventilasi terbatas.

Sistem Kipas & Kompresor HVAC

Pendingin, kipas menara pendingin, dan motor unit penanganan udara yang besar di gedung komersial dapat menarik arus start-up yang tinggi yang menyebabkan lampu berkedip dan membebani kontrol generator. Kabinet soft starter membatasi arus masuk hingga 3–4 kali beban penuh, sehingga mencegah penurunan tegangan. Kontaktor bypass menghilangkan kerugian thyristor yang terus menerus, menjaga efisiensi energi sistem selama jam operasional gedung yang panjang.

Konveyor dan Penghancur Penambangan & Penggalian

Konveyor sabuk dan penghancur batu memerlukan penerapan torsi yang lembut selama penyalaan untuk melindungi kotak roda gigi, sambungan sabuk, dan kopling dari beban kejut. Fitur kick-start soft starter yang dapat disesuaikan menghasilkan pulsa torsi tinggi singkat sebelum melakukan tanjakan, mengatasi gesekan yang memisahkan diri dari sabuk yang terisi penuh. Setelah motor berjalan, kontaktor bypass memastikan pengoperasian yang sejuk dan hemat energi di lingkungan berdebu dan bersuhu tinggi.

Kompresor & Agitator Industri

Kompresor sekrup dan kompresor bolak-balik di pabrik, bersama dengan mixer dan agitator dalam pemrosesan kimia, mulai bekerja di bawah beban dan memerlukan akselerasi yang mulus. Soft starter menghilangkan transien torsi mendadak yang mempercepat keausan bantalan dan baling-baling, sementara operasi bypass memastikan tidak ada kehilangan thyristor selama pengoperasian terus-menerus dalam waktu lama.

Irigasi Pertanian & Pompa Sumur Dalam

Pompa submersible sumur dalam dan sistem sprinkler besar di daerah terpencil mengandalkan soft starter untuk melindungi poros pompa dan selubung sumur dari torsi awal. Kabinet ini kompatibel dengan pasokan generator, karena berkurangnya arus masuk memungkinkan generator yang lebih kecil untuk menghidupkan pompa yang lebih besar. Pengoperasian bypass mengurangi konsumsi bahan bakar selama musim irigasi.

Penyelaman Mendalam Teknis

Kabinet Soft Starter mengintegrasikan soft starter berbasis thyristor dengan motor penuh dan perlindungan sirkuit dalam satu enclosure pra-kabel, yang dioptimalkan untuk kontrol motor berkecepatan tetap industri.

Peningkatan Tegangan Berbasis Thyristor

Soft starter mengontrol enam penyearah yang dikontrol silikon (SCR) anti-paralel, satu pasang per fase, untuk meningkatkan tegangan motor dengan lancar dari tingkat torsi awal yang dapat disesuaikan (biasanya 30–60% dari nominal) ke tegangan penuh selama waktu ramp yang ditetapkan pengguna (0,5–60 detik). Selama ramp-up, arus dibatasi pada kelipatan tertentu dari arus beban penuh, biasanya 3–5x, untuk mencegah beban berlebih pada transformator atau generator. Setelah motor mendekati kecepatan sinkron, algoritma internal mendeteksi penurunan arus dan memberi sinyal pada kontaktor bypass untuk menutup, yang secara langsung menghubungkan motor ke sumber listrik. Hal ini mengalihkan arus keluar dari SCR, sehingga menghilangkan kehilangan konduksi dan timbulnya panas.

Operasi Bypass dan Berjalan Terus Menerus

Setelah start, semua arus motor mengalir melalui kontaktor bypass mekanis, yang diberi nilai untuk tugas kontinu. SCR tetap tertutup, sehingga soft starter tidak memberikan kontribusi apa pun terhadap kenaikan termal. Ini adalah keunggulan utama dibandingkan VFD dalam aplikasi kecepatan tetap — kabinet bekerja dalam suhu dingin dan memerlukan ventilasi minimal. Jika soft stop dipilih, bypass akan terbuka pada saat shutdown, dan SCR akan aktif kembali untuk menurunkan tegangan secara bertahap, mencegah water hammer.

Perlindungan Motor dan Sirkuit

Kabinet memberikan perlindungan motor penuh melalui pemutus sirkuit termal-magnetik dan relai kelebihan beban elektronik dengan deteksi kehilangan fasa dan ketidakseimbangan arus. Perlindungan hubung singkat dikoordinasikan untuk menjaga integritas SCR. Perlindungan tambahan meliputi:

● Perlindungan tegangan rendah/lebih, mematikan sebelum motor mengalami kerusakan akibat anomali tegangan

● Penginderaan suhu berlebih thyristor, dengan alarm dan tahap trip

●  Deteksi pembalikan fase dan kehilangan fase

●  Perlindungan rotor terhenti dan terkunci melalui relai

Interlock pengaman eksternal (misalnya, penghentian darurat, sakelar getar) disambungkan ke sirkuit kontrol melalui terminal khusus.

Antarmuka Kontrol dan Komunikasi

Papan tombol digital dengan layar LCD pada unit starter menyediakan pengaturan parameter lokal, kontrol start/stop, dan indikasi status — termasuk arus motor, voltase, dan kode kesalahan. HMI yang dipasang di pintu dapat diintegrasikan untuk lemari yang lebih besar. RTU Modbus RS485 standar memungkinkan start/stop jarak jauh, pengunduhan parameter, dan pelaporan alarm ke DCS atau SCADA. Untuk jaringan pabrik yang menuntut, tersedia gateway Profibus DP, Profinet, atau Ethernet/IP.

Kandang dan Manajemen Termal

Kabinet yang berdiri di lantai dibuat dari lembaran baja galvanis ukuran berat dengan lapisan bubuk tahan cuaca. Karena panas thyristor hanya dihasilkan selama waktu start dan stop yang berdurasi beberapa detik, pendinginan konveksi alami sering kali cukup untuk lemari dalam ruangan. Untuk unit berdaya tinggi atau lingkungan dengan lingkungan tinggi, disediakan kipas udara paksa terfilter dengan kontrol termostatik. Peringkat perlindungan standar adalah IP42 hingga IP54; peringkat yang lebih tinggi tersedia untuk lokasi berdebu atau di luar ruangan.

Kepatuhan dan Pengujian

Setiap kabinet menjalani uji penerimaan pabrik termasuk: pengukuran resistansi isolasi sirkuit daya, verifikasi sirkuit penyalaan SCR, pengoperasian kontaktor bypass, dan pengujian fungsional semua profil start/stop terprogram dan fungsi perlindungan. Rakitan ini dirancang dan diuji sesuai IEC 61439-1/2, dan semua sirkuit kontrol diuji sesuai standar kekebalan kebisingan yang berlaku.

Pertanyaan yang Sering Diajukan

Q1: Kapan sebaiknya saya memilih kabinet soft starter dibandingkan starter VFD atau DOL?

Pilih soft starter bila Anda membutuhkan akselerasi motor yang halus dan arus masuk yang berkurang tetapi tidak memerlukan variasi kecepatan terus menerus. Soft starter lebih sederhana, menghasilkan lebih sedikit panas, lebih murah, dan lebih kompak dibandingkan VFD. Dibandingkan dengan DOL, mereka menghilangkan lonjakan arus dan guncangan mekanis. Dibandingkan dengan star-delta, pompa ini menyediakan parameter start yang dapat disesuaikan sepenuhnya dan dapat menghentikan sistem pompa secara perlahan.

Q2: Berapa ukuran motor yang dapat ditampung kabinet?

Kabinet standar dikonfigurasi untuk motor dari 7,5 kW hingga 800 kW pada 400 V (tiga fase), dengan peringkat 690 V tersedia untuk motor yang lebih besar. Kami akan mencocokkan soft starter, bypass contactor, dan pemutus arus dengan arus pelat nama motor Anda. Konfigurasi khusus untuk kekuatan yang lebih tinggi dimungkinkan.

Q3: Apakah kabinet soft starter mendukung start multi-motor?

Ya, dalam susunan berurutan: satu soft starter dapat menghidupkan beberapa motor satu demi satu, masing-masing dengan kontaktor keluarannya sendiri. Setelah motor pertama mencapai kecepatan penuh dan melewatinya, soft starter terputus dan dihubungkan ke motor kedua, dan seterusnya. Hal ini mengurangi biaya ketika beberapa pompa atau kipas dengan ukuran serupa berbagi stasiun. Namun, semua motor harus mempunyai parameter start yang sama atau serupa.

Q4: Apa yang terjadi jika soft starter gagal saat motor berjalan?

Setelah motor berada pada kecepatan penuh dan kontaktor bypass ditutup, motor berjalan langsung dari suplai listrik. Jika papan kontrol soft starter rusak atau SCR rusak, motor akan tetap berjalan tanpa terpengaruh. Kesalahan hanya akan mempengaruhi upaya start berikutnya. Keamanan dari kegagalan yang melekat ini merupakan keuntungan operasional yang besar.

Q5: Berapa panjang jalur soft-start, dan dapatkah disesuaikan?

Waktu ramp tegangan dapat disesuaikan sepenuhnya, biasanya dari 0,5 hingga 60 detik, dan dapat diperpanjang jika diperlukan. Tegangan start awal (kick start) juga dapat diatur. Jalan optimal ditentukan oleh motor dan beban — cukup panjang untuk menghilangkan guncangan mekanis, cukup pendek untuk membatasi pemanasan thyristor selama start.

Q6: Dapatkah soft starter menangani start yang sering?

Starter lunak diberi peringkat untuk jumlah start tertentu per jam (biasanya hingga 10 start tugas berat). Peringkat ini bergantung pada pengaturan arus start, waktu ramp, dan ukuran motor. Untuk aplikasi yang melibatkan start yang sangat sering (misalnya pengindeksan konveyor), VFD mungkin lebih tepat. Konsultasikan dengan kami mengenai siklus tugas Anda untuk mengetahui ukuran yang tepat.

Q7: Perawatan apa yang dibutuhkan kabinet?

Perawatan rutin minimal: pemeriksaan visual tahunan terhadap pemutusan listrik, pembersihan filter ventilasi (jika dipasang), dan pemeriksaan fungsional kontaktor bypass. SCR tidak memiliki bagian yang bergerak dan tidak aus. Kontaktor bypass adalah komponen utama yang dapat diservis, dengan umur mekanis yang biasanya melebihi satu juta pengoperasian, yang berarti masa pakai bertahun-tahun.

Q8: Apakah soft starter menimbulkan harmonik pada pasokan listrik?

Soft starter thyristor menghasilkan arus harmonik hanya selama jalur start singkat dan jalur soft-stop. Selama operasi bypass kondisi tunak, motor menarik arus sinusoidal, sehingga tidak ada harmonisa yang dihasilkan. Hal ini membuatnya lebih ramah jaringan dibandingkan penggerak AC, yang dapat menghasilkan harmonik terus menerus kecuali jika disaring.

Jaringan Pasokan Air Distrik — Retrofit Soft Starter untuk 20 Stasiun Pompa

Latar belakang

Otoritas air regional di Eropa Timur mengelola jaringan 20 stasiun pompa booster jarak jauh, masing-masing dengan 2–4 pompa konvensional yang dioperasikan langsung secara langsung (DOL) dengan daya mulai dari 37 hingga 132 kW. Stasiun-stasiun tersebut sangat penting dalam mendistribusikan air ke beberapa kota, namun masalah yang berulang menyebabkan biaya operasional yang tidak dapat diterima dan gangguan layanan.

Tantangannya

Masalah utamanya adalah kelistrikan. Arus start DOL yang tiba-tiba — hingga 7 kali lipat pada beban penuh — menyebabkan penurunan tegangan yang parah pada jalur distribusi pedesaan yang lemah. Hal ini menyebabkan relai proteksi pada gardu induk terdekat tersandung, dan kadang-kadang memutus aliran listrik ke stasiun pompa itu sendiri. Pihak berwenang juga menghadapi biaya pemeliharaan mekanis yang tinggi: water hammer saat pompa dihidupkan dan dimatikan, sering kali sambungan pipa pecah dan katup periksa rusak, sedangkan penerapan torsi secara tiba-tiba memperpendek umur bantalan dan kopling pompa. Stasiun-stasiun tersebut tidak berawak dan berlokasi di daerah terpencil, sehingga peralatan apa pun harus kuat, sederhana, dan mampu melaporkan kesalahan jarak jauh.

Mengapa Lemari Soft Starter?

Pihak berwenang mengevaluasi VFD dan soft starter. VFD menawarkan kontrol kecepatan tetapi dianggap berlebihan — pompa dirancang untuk bekerja pada kecepatan tetap melawan kurva sistem statis, di mana katup pelambatan sudah menyediakan pemangkasan aliran. Kabinet soft starter menawarkan kecocokan yang ideal: kabinet ini akan menghilangkan lonjakan arus start dan water hammer tanpa menimbulkan kehilangan penggerak yang terus menerus atau pendinginan yang rumit.

Faktor pemilihan utama:

●  Kontaktor bypass internal soft starter berarti bahwa setelah berjalan, motor akan menarik daya tanpa kehilangan thyristor, sehingga menghasilkan panas kabinet minimal di ruang pompa yang tidak berventilasi.

●  Fitur soft-stop akan menurunkan kapasitas pompa secara bertahap selama dimatikan, sehingga menghilangkan guncangan tekanan yang menyebabkan water hammer.

●  Antarmuka digital kabinet yang sederhana dan koneksi Modbus RS485 terintegrasi langsung ke jaringan SCADA milik otoritas, sehingga memungkinkan pelaporan kesalahan tanpa kunjungan lapangan.

●  Berkurangnya arus masuk berarti genset yang ada (digunakan selama pemadaman listrik) dapat menghidupkan pompa yang sama tanpa masalah penurunan tegangan, sehingga meningkatkan kapasitas cadangan yang efektif.

Penyebaran

Dua puluh lemari soft starter standar (peringkat 45 hingga 160 A) dibuat, diuji di pabrik, dan dipasang di ruang pompa yang ada selama enam bulan. Setiap kabinet dilengkapi pemutus arus utama, soft starter dengan kontaktor bypass, relai kelebihan beban elektronik, komunikasi Modbus, dan penutup IP54 tahan hujan. Commissioning melibatkan entri parameter sederhana untuk waktu ramp dan batas arus, dan koneksi kabel Modbus tunggal ke unit terminal jarak jauh stasiun.

Hasil

●  Gangguan tegangan listrik akibat penyalaan pompa telah dihilangkan. Tidak ada lagi gangguan gardu induk yang tercatat sejak retrofit.

●  Perbaikan pipa berkurang lebih dari 80% pada tahun pertama, karena water hammer saat start dan stop dihilangkan melalui pembuatan profil soft-start dan soft-stop.

●  Penggantian bantalan pompa dan segel menunjukkan penurunan yang signifikan, hal ini disebabkan oleh start yang mulus dan torsi rendah.

●  Desain bypass memastikan ruang listrik tetap sejuk, bahkan selama pengoperasian pompa dengan kebutuhan tinggi dalam waktu lama; tidak terjadi kegagalan pendinginan kabinet.

●  Otoritas sekarang menerima status mulai/berhenti secara real-time, arus mulai, dan log kesalahan dari setiap stasiun di SCADA-nya, sehingga memungkinkan respons prediktif alih-alih panggilan darurat.

●  Setelah satu tahun, pihak berwenang memperluas program ini ke sepuluh stasiun tambahan, dengan mengadopsi kabinet soft starter sebagai standar untuk semua proyek DOL hingga soft retrofit.
