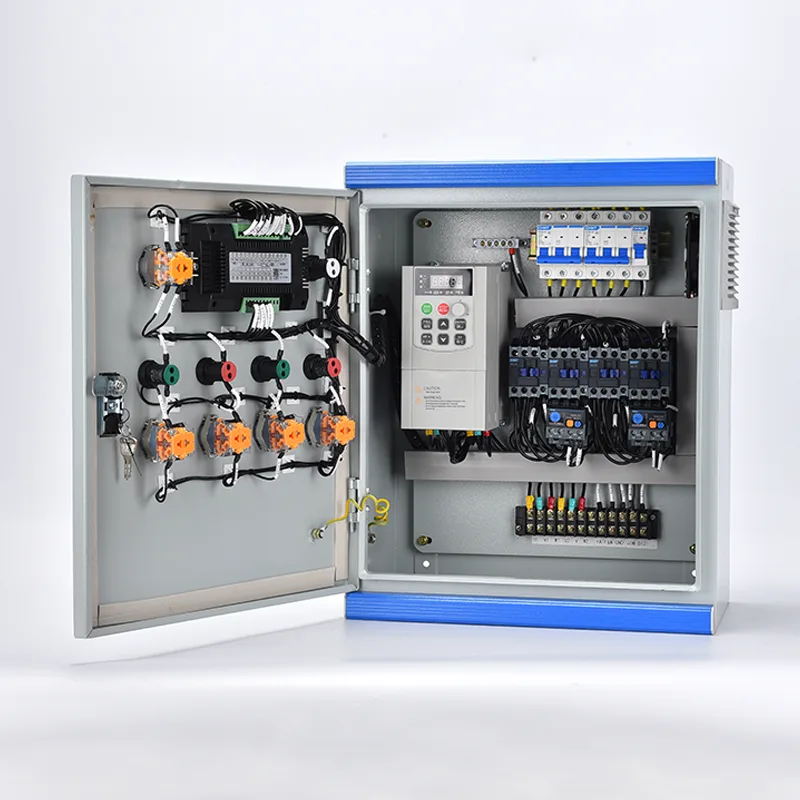

Panel Kontrol HVAC

Setiap Panel Kontrol HVAC dirancang untuk memenuhi persyaratan spesifik sistem mekanis yang diaturnya — baik itu unit penanganan udara paket tunggal, pabrik pendingin dengan beberapa pompa dan menara pendingin, atau sistem manajemen zona VAV di seluruh gedung. Rumah panel mengakomodasi infrastruktur listrik lengkap: isolasi daya masuk, perlindungan sirkuit, starter motor (direct-on-line, star-delta, soft starter, atau penggerak frekuensi variabel), relai kontrol, interlock pengaman, dan pengontrol khusus — biasanya PLC atau DDC — dengan terminal sensor lapangan untuk input suhu, kelembapan, tekanan, aliran, dan kualitas udara. Layar sentuh atau keypad HMI yang dipasang di pintu memberi operator visibilitas sistem dan kontrol parameter secara real-time. Konektivitas melalui BACnet, Modbus, atau Ethernet/IP memungkinkan integrasi tanpa batas dengan sistem manajemen gedung (BMS). Peringkat penutup dari IP42 hingga IP65 sesuai dengan ruangan mekanis dalam ruangan, platform pabrik di atap, dan lokasi luar ruangan yang terbuka. Skema perlindungan yang komprehensif mencakup hubung singkat, kelebihan beban, kehilangan fasa, tegangan kurang/lebih, dan kebocoran pembumian di setiap sirkuit, dengan interlock keselamatan wajib yang terpasang untuk mematikan alarm kebakaran, perlindungan beku, dan kedap aliran udara. Kepatuhan penuh terhadap IEC 61439-1/2, IEC 60364, dan standar keselamatan kelistrikan regional tetap dipertahankan.

Aplikasi Ideal

Dari pengendali udara tunggal hingga pabrik pusat di seluruh kampus, Panel Kontrol HVAC menyediakan kecerdasan listrik terpusat yang menjaga sistem mekanis berjalan dengan aman, efisien, dan berkoordinasi dengan jaringan otomasi gedung yang lebih luas.

Gedung Perkantoran Komersial & Pengembangan Penggunaan Campuran

Menara perkantoran besar, pusat perbelanjaan, dan kompleks serba guna mengoperasikan beberapa unit penanganan udara, pendingin, menara pendingin, dan zona ventilasi. Panel kontrol HVAC memusatkan kontrol dan perlindungan setiap paket mekanis — panel AHU yang mengatur kipas suplai dan pengembalian, koil pendingin, peredam economizer, dan status filter, atau panel pabrik pendingin yang mengatur beberapa kompresor, pompa primer dan sekunder, serta kipas menara pendingin. Integrasi dengan BMS gedung melalui BACnet/IP atau Modbus memungkinkan manajer fasilitas untuk memantau dan menyesuaikan semua sistem dari stasiun kerja pusat.

Fasilitas Industri & Manufaktur

Pabrik, pabrik pengolahan, dan gudang sering kali memerlukan ventilasi khusus dan pendinginan proses yang terpisah dari AC yang nyaman. Panel kontrol di lingkungan ini mengelola kipas buang berdaya tinggi, unit udara rias, sistem pengumpulan debu, dan pendingin proses. Kontrol berbasis PLC dengan protokol komunikasi industri mendukung logika interlock yang kompleks — seperti mengoordinasikan ventilasi dengan pengoperasian lini produksi atau pembuangan oven proses. Penutup tugas berat dengan perlindungan debu dan kelembapan yang ditingkatkan mampu menangani kondisi sekitar yang menantang.

Pusat Data & Fasilitas Penting

Pendinginan pusat data adalah fungsi penting 24/7. Panel kontrol HVAC yang mengelola pengendali udara ruang komputer (CRAH), AC ruang komputer (CRAC), pompa air dingin, dan kipas kondensor dirancang untuk redundansi dan keandalan. Input daya ganda, integrasi sakelar transfer otomatis, dan output alarm anti-gagal memastikan pendinginan terus berlanjut meskipun ada gangguan utilitas. Kontrol suhu dan kelembapan dengan akurasi tinggi, dengan konektivitas Modbus/BACnet ke platform manajemen infrastruktur pusat data (DCIM), menyediakan pemantauan lingkungan secara real-time.

Rumah Sakit & Fasilitas Kesehatan

Ruang operasi, ruang isolasi, ruang bersih, dan bangsal umum masing-masing memerlukan kualitas udara, suhu, kelembapan, dan hubungan tekanan yang spesifik. Panel kontrol HVAC di lingkungan layanan kesehatan mengelola lingkungan yang tepat ini. Fungsi alarm penting — suhu tinggi/rendah, perubahan kelembapan, kehilangan aliran udara, dan status filter — tertanam dalam panggilan perawat gedung atau sistem pemantauan pusat. Panel dirancang untuk kemudahan pemeliharaan dan dilengkapi fasilitas isolasi yang memungkinkan layanan tanpa mematikan sistem.

Hotel, Resor & Perhotelan

Kenyamanan tamu adalah hal yang utama. Panel kontrol HVAC mengelola pabrik pendingin sentral, sistem boiler, pengatur udara yang melayani ruang publik, dan pengontrol zona unit koil kipas di seluruh lantai tamu. Jadwal berbasis hunian yang telah diprogram sebelumnya mengurangi konsumsi energi selama periode hunian rendah sekaligus memastikan kamar tamu mencapai titik kenyamanan pada waktu check-in.

Kampus Pendidikan & Gedung Institusi

Gedung universitas, sekolah, dan fasilitas pemerintah yang tersebar di berbagai struktur mendapat manfaat dari platform panel kontrol HVAC standar. Ruang mekanik setiap gedung dilayani oleh panel khusus untuk AHU, pompa, dan unit terminal, semuanya terhubung kembali ke BMS di seluruh kampus. Pendekatan ini menyederhanakan pelatihan pemeliharaan dan manajemen suku cadang.

Penyelaman Mendalam Teknis

Panel Kontrol HVAC dirancang sebagai rakitan distribusi daya, kontrol motor, dan otomatisasi yang komprehensif — masing-masing dirancang khusus agar sesuai dengan jadwal peralatan mekanis dan urutan pengoperasian.

Distribusi Daya dan Perlindungan Sirkuit

Bagian masuk menerima daya tiga fasa (biasanya 400V/480V, 50/60Hz) melalui sakelar pemutus utama atau pemutus sirkuit yang dapat dikunci, dengan peringkat ketahanan hubung singkat dihitung untuk arus gangguan yang tersedia di lokasi. Distribusi hilir diatur berdasarkan fungsi peralatan: cabang terpisah untuk kipas, pompa, kompresor, dan sirkuit kontrol. Perlindungan sirkuit motor disediakan oleh pemutus sirkuit termal-magnetik atau pemisah leburan yang disesuaikan dengan arus beban penuh motor, dengan relai beban lebih (elektronik atau termal) yang menyediakan kurva trip IEC Kelas 10/20/30. Daya kontrol — biasanya 24VAC, 24VDC, atau 230VAC — berasal dari transformator kontrol khusus dengan sirkuit sekunder yang menyatu secara independen, mengisolasi elektronik kontrol dari transien sisi daya.

Kontrol Motor dan Metode Start

Tergantung pada ukuran motor, kebutuhan torsi start, dan toleransi sistem mekanis terhadap arus masuk, panel menggunakan metode start yang sesuai:

●  Direct-on-line (DOL): untuk kipas yang lebih kecil dan pompa hingga sekitar 7,5kW

●  Star-delta : untuk motor berdaya sedang yang memerlukan pengurangan arus start

●  Soft starter : untuk pompa dan kipas yang tanjakannya mulus sehingga menghilangkan water hammer atau selip sabuk

●  Penggerak frekuensi variabel (VFD): untuk aplikasi yang memerlukan modulasi kecepatan berdasarkan permintaan — seperti kipas suplai AHU yang dikontrol oleh tekanan statis saluran, atau pompa air dingin sekunder yang merespons tekanan diferensial di seluruh loop

VFD ditentukan dengan mitigasi harmonik internal (DC link chokes) dan filter output dV/dt jika panjang kabel melebihi batas pabrikan. Semua drive dikonfigurasikan untuk komunikasi serial dengan pengontrol panel untuk referensi kecepatan dan umpan balik status.

Platform Pengontrol: PLC vs. DDC

Arsitektur kontrol dipilih berdasarkan kompleksitas aplikasi dan persyaratan integrasi:

●  Pengontrol DDC umum digunakan untuk aplikasi HVAC komersial yang terintegrasi ke dalam BMS melalui BACnet MS/TP atau BACnet/IP asli. Pustaka aplikasi yang telah diprogram mencakup rangkaian AHU standar, chiller, dan boiler.

●  Kontrol berbasis PLC ditentukan untuk lingkungan industri, pengurutan multi-kompresor yang kompleks, atau ketika sistem harus berinteraksi dengan peralatan non-HVAC seperti mesin proses. Platform PLC mendukung logika tangga, blok fungsi, atau pemrograman teks terstruktur, dengan komunikasi Profinet, Ethernet/IP, atau Modbus TCP.

●  Kedua platform menjalankan urutan operasi yang ditentukan: jadwal waktu, putaran PID suhu/tekanan, urutan mulai/berhenti, pembuatan alarm, dan pencatatan runtime.

Antarmuka Sensor dan Pengkabelan Lapangan

Blok terminal khusus mengakomodasi pengkabelan lapangan dari sensor suhu (termistor NTC, RTD, 4-20mA), transduser dan sakelar tekanan, sensor kelembapan, sakelar pembuktian aliran udara yang dipasang di saluran, sakelar tekanan diferensial untuk status filter, dan sinyal umpan balik katup/aktuator. Semua input analog disaring dan dilindungi terhadap transien induksi. Input digital diisolasi satu per satu melalui optocoupler atau relai interposisi. Kegagalan sensor terdeteksi dan diberi peringatan, dengan strategi fallback yang dapat dikonfigurasi — misalnya, mengatur pengoperasian kipas berkecepatan tetap secara default pada kehilangan sensor tekanan saluran.

HMI dan Antarmuka Operator

Layar sentuh HMI berwarna yang dipasang di pintu (biasanya berukuran 7 inci atau lebih besar) atau indikator LED terpisah dan tombol tekan menyediakan antarmuka operator lokal. HMI menampilkan grafik status sistem secara real-time — suhu, kelembapan, tekanan, waktu pengoperasian peralatan, tren konsumsi energi — dengan dasbor yang dapat dikonfigurasi pengguna. Penyesuaian parameter dilindungi kata sandi dengan berbagai tingkat akses (operator, supervisor, insinyur). Pengumuman alarm mencakup pencatatan peristiwa yang diberi cap waktu dengan pelacakan pengakuan. Untuk panel yang terintegrasi dengan BMS, HMI dapat berfungsi sebagai alat override dan commissioning lokal, bukan sebagai antarmuka harian utama.

Interlock Keamanan dan Logika Perlindungan

Fungsi keselamatan penting diimplementasikan dalam logika bawaan yang independen terhadap pengontrol, memastikan pengoperasian yang aman dari kegagalan bahkan jika terjadi kegagalan prosesor:

●  Antarmuka alarm kebakaran: input kontak bebas volt dari panel kebakaran memaksa penutupan AHU dan peredam

●  Perlindungan terhadap pembekuan: termostat suhu rendah pada kumparan air membuat unit tersandung dan membuka katup untuk mencegah pecahnya kumparan

●  Pembuktian aliran udara: sakelar tekanan diferensial di aliran udara mencegah energisasi pemanas listrik atau gas tanpa aliran udara yang terverifikasi

●  Sakelar zat pendingin bertekanan tinggi dan bertekanan rendah melindungi kompresor

●  Sakelar seismik dan getaran jika diwajibkan oleh peraturan lokal

Semua interlock pengaman dihubungkan ke sirkuit trip relai kontrol utama atau PLC pengaman, memastikan penghentian segera dan tanpa syarat.

Kandang dan Konstruksi Lingkungan

Penutup panel dibuat dari lembaran baja galvanis atau baja tahan karat berukuran 1,5 mm hingga 2,0 mm dengan lapisan akhir berlapis bubuk. Peringkat umum meliputi:

●  IP42/IP43 untuk ruang mekanis dalam ruangan dengan lingkungan bersih dan suhu terkontrol

●  IP54/IP55 untuk ruang peralatan, penutup pabrik di atap, atau lokasi semi-terbuka

●  IP65 untuk pemasangan di luar ruangan yang terkena hujan, debu, dan sinar matahari langsung

Manajemen termal aktif — ventilasi udara paksa terfilter dengan kontrol kipas termostatik — disertakan untuk panel padat VFD atau lingkungan pemasangan dengan suhu ruangan tinggi. Untuk lemari luar ruangan, ditentukan kanopi pelindung matahari, pemanas anti-kondensasi, dan perangkat keras baja tahan karat tahan korosi.

Integrasi Komunikasi dan BMS

Gerbang komunikasi menerjemahkan protokol pengontrol ke tulang punggung BMS fasilitas. BACnet asli (MS/TP atau IP), Modbus RTU/TCP, dan adaptor LonWorks atau Ethernet/IP opsional tersedia. Semua titik yang dipantau — suhu, tekanan, laju aliran, status peralatan, jam pengoperasian, data energi, dan status alarm — dapat dilihat oleh BMS. Penyesuaian setpoint jarak jauh dan manajemen jadwal memungkinkan optimalisasi energi terpusat di seluruh portofolio bangunan.

Fitur Efisiensi Energi

Pengukuran daya terintegrasi opsional mengukur konsumsi beban tingkat panel atau individual. Pengontrol dapat menjalankan rangkaian optimalisasi energi seperti pendinginan bebas economizer, ventilasi yang dikontrol permintaan (berbasis CO₂), start/stop optimal, dan pengaturan ulang suhu air dingin berdasarkan kondisi luar ruangan — mengurangi konsumsi energi HVAC tahunan sebesar 15% hingga 25% dibandingkan dengan kontrol parameter tetap.

4.Pertanyaan yang Sering Diajukan

Q1: Apakah Panel Kontrol HVAC merupakan produk standar atau dirancang khusus untuk setiap proyek?

Setiap panel dirancang khusus agar sesuai dengan jadwal peralatan mekanis proyek, urutan operasi, dan daftar beban listrik. Teknisi aplikasi kami bekerja berdasarkan P&ID Anda, lembar data peralatan, dan spesifikasi kontrol. Arsitektur internal dan pustaka komponen yang terstandarisasi memastikan kualitas yang konsisten sekaligus mengakomodasi persyaratan spesifik lokasi.

Q2: Platform pengontrol apa yang Anda gunakan — PLC atau DDC?

Kami menawarkan keduanya dan akan merekomendasikan platform yang sesuai berdasarkan proyek Anda. Pengontrol DDC (BACnet-native) sesuai dengan aplikasi bangunan komersial dengan integrasi BMS. PLC dikhususkan untuk fasilitas industri, rangkaian kompleks, atau di mana diperlukan integrasi dengan peralatan non-HVAC. Dukungan multi-vendor tersedia — kami bekerja sama dengan merek terkemuka dan juga dapat menyediakan alternatif platform terbuka.

Q3: Peralatan HVAC apa yang dapat dikontrol panel?

Panel kami dikonfigurasikan untuk semua peralatan HVAC umum: unit penanganan udara (volume konstan dan VAV), unit atap yang dikemas, pabrik pendingin (berpendingin udara dan berpendingin air), sistem boiler, menara pendingin, sistem pemompaan (primer, sekunder, dan tersier), unit koil kipas, ventilator pemulihan panas, dan sistem pembuangan/ekstrak asap. Panel multi-peralatan yang mengelola seluruh ruang mekanis merupakan penawaran standar.

Q4: Dapatkah panel berintegrasi dengan Sistem Manajemen Gedung kami yang sudah ada?

Ya. Protokol komunikasi termasuk BACnet/IP, BACnet MS/TP, Modbus RTU, Modbus TCP, dan LonWorks tersedia. Kami akan mengonfirmasi protokol spesifik, baud rate, dan daftar titik selama fase rekayasa untuk memastikan integrasi plug-and-play yang lancar dengan BMS Anda.

Q5: Standar dan sertifikasi keselamatan apa yang dipenuhi panel?

Panel dirancang dan diuji sesuai IEC 61439-1/2 untuk rakitan switchgear dan kontrol tegangan rendah. Semua komponen memiliki tanda CE. Sertifikasi regional tambahan (UL, UKCA, dll.) tersedia. Dokumentasi uji penerimaan pabrik (FAT) lengkap disertakan dengan setiap panel, termasuk verifikasi sirkuit, pengujian resistansi isolasi, pengujian urutan fungsional, dan validasi interlock keselamatan.

Q6: Bagaimana panel diuji sebelum pengiriman?

Setiap panel menjalani uji penerimaan pabrik yang komprehensif termasuk: verifikasi perkabelan titik-ke-titik, pengujian resistansi isolasi (rangkaian daya dan kontrol), pengujian fungsional penuh untuk semua starter dan penggerak motor, pemeriksaan loop I/O pengontrol, pengujian urutan operasi simulasi terhadap narasi kontrol yang disetujui, pengujian HMI dan antarmuka komunikasi, dan verifikasi fungsi interlock keselamatan. Laporan FAT terperinci disediakan bersama panel.

Q7: Perawatan apa yang diperlukan setelah instalasi?

Perawatan tahunan yang direkomendasikan mencakup: pencitraan termal sambungan listrik untuk mengidentifikasi terminasi yang longgar, pemeriksaan fungsional interlock pengaman dan penghentian darurat, verifikasi kalibrasi sensor, pemeriksaan kipas pendingin dan kondisi filter, dan pembersihan umum bagian dalam enklosur. Semua komponen dapat diakses melalui pintu depan; suku cadang penting seperti sekering dan kumparan kontaktor diidentifikasi dalam manual perawatan yang disertakan.

Q8: Dapatkah Anda mendukung komisioning lapangan?

Dukungan komisioning jarak jauh melalui panggilan video disertakan di setiap panel. Komisioning di lokasi dan layanan integrasi BMS dapat diatur tergantung pada lokasi dan ruang lingkup proyek.

Terminal Bandara Internasional Baru — Penerapan Panel Kontrol HVAC

Latar belakang

Sebuah bandara internasional besar di Timur Tengah membangun terminal penumpang baru untuk mengakomodasi permintaan kapasitas yang terus meningkat. Terminal, yang luasnya lebih dari 700.000 meter persegi, memerlukan infrastruktur HVAC yang komprehensif untuk menjaga kenyamanan penumpang di seluruh ruang keberangkatan, ruang kedatangan, zona ritel, lounge, dan area penanganan bagasi dalam suhu luar ruangan yang ekstrem mencapai 50°C.

Tantangannya

Desain mekanisnya menetapkan pabrik pendingin sentral dengan 12 pendingin sentrifugal berpendingin air, 48 unit penanganan udara dengan daya mulai dari 15kW hingga 160kW, sejumlah set pompa air dingin (primer dan sekunder), kipas menara pendingin, ventilator pemulihan energi, dan ventilasi khusus untuk penanganan bagasi tertutup dan area pabrik. Semua peralatan didistribusikan ke beberapa lantai mekanis dan penutup pabrik di atap.

Kontraktor kelistrikan proyek menghadapi jadwal pembangunan yang sulit. Panel kontrol individual yang dibuat di lokasi untuk setiap peralatan akan memerlukan teknisi listrik dalam jumlah besar di lokasi untuk waktu yang lama, menimbulkan variasi kualitas, dan berisiko terjadinya kesalahan koordinasi antara subkontraktor kelistrikan dan kontrol. Operator bandara juga mewajibkan integrasi penuh BACnet dengan BMS perusahaan di fasilitas tersebut untuk manajemen energi terpusat dan pemeliharaan prediktif.

Mengapa Panel Kontrol HVAC Direkayasa Pabrik?

Tim proyek memilih untuk membeli semua panel kontrol HVAC sebagai rakitan yang telah direkayasa oleh pabrik dan telah diuji sebelumnya. Keuntungannya sangat menentukan:

●  Setiap panel dirancang berdasarkan jadwal peralatan mekanis dan urutan operasi konsultan kontrol, memastikan kecocokan satu-satu antara setiap panel dan peralatan yang ditugaskan.

●  Semua distribusi daya internal, pelindung motor, VFD, kabel kontrol, logika PLC/DDC, dan konfigurasi HMI telah dirakit sepenuhnya dan diuji di pabrik sebelum pengiriman — sehingga mempersingkat waktu di lokasi untuk memasang panel, menyambungkan daya masuk, dan mengakhiri kabel sensor medan.

●  Gerbang komunikasi BACnet telah dikonfigurasi sebelumnya, dan daftar poin lengkap diberikan ke integrator BMS sebelum panel tiba, sehingga menghilangkan proses debug protokol lapangan yang panjang.

●  Interlock pengaman — mematikan alarm kebakaran, perlindungan terhadap pembekuan untuk koil air dingin, interlock anti aliran udara untuk pemanas listrik — telah terpasang di pabrik dengan verifikasi terdokumentasi, sehingga memenuhi persyaratan keselamatan otoritas bandara yang ketat.

●  Desain panel yang konsisten di 48 AHU menyederhanakan pelatihan operator dan persediaan suku cadang untuk tim pemeliharaan bandara.

Penyebaran

Delapan puluh enam Panel Kontrol HVAC diproduksi dan dikirimkan — mencakup pendingin, pompa, AHU, dan sistem pemulihan energi. Ukuran panel berkisar dari penutup kompak yang dipasang di dinding untuk unit ventilasi kecil hingga kabinet berdiri di lantai multi-bagian untuk AHU 160kW dengan VFD terintegrasi. Semua panel menggunakan gateway komunikasi BACnet/IP dan layar sentuh HMI yang dipasang di pintu untuk akses operator lokal. Panel dikirimkan telah diprogram dan diuji FAT, dengan paket dokumentasi masing-masing panel termasuk diagram pengkabelan bawaan, cetakan logika pengontrol, dan sertifikat FAT.

Hasil

●  Waktu pengoperasian di lokasi berkurang sekitar 50% dibandingkan perkiraan anggaran berdasarkan panel tradisional yang dibuat di lokasi, sehingga membantu terminal memenuhi tenggat waktu pembukaannya.

●  Program FAT pabrik mengidentifikasi dan memperbaiki 12 konflik logika urutan selama pra-pengujian — masalah yang mungkin muncul selama pemecahan masalah di lokasi yang mahal.

●  Integrasi penuh BACnet dengan BMS bandara dicapai dalam waktu tiga minggu setelah panel energiisasi, dengan 86 panel melaporkan data operasional dan menerima perintah pengawasan.

●  Pada tahun pertama pengoperasian, data yang direkam oleh BMS memungkinkan tim fasilitas mengoptimalkan jadwal pengaturan ulang suhu air dingin, sehingga mencapai pengurangan konsumsi energi pabrik pendingin sebesar 12% dibandingkan dengan desain dasar awal.

●  Kontraktor pemeliharaan bandara melaporkan adanya pekerjaan perbaikan yang minimal, dan memuji desain panel standar dan dokumentasi komprehensif untuk pengenalan tim yang efisien.
