Pengisi Daya Cepat DC yang Dipasang di Dinding dengan Senjata Tunggal

Dirancang untuk output daya mulai dari 20kW hingga 60kW, Pengisi Daya Cepat DC Single-Gun Wall Mounted DC Fast Charger berkualitas dari pabrik CSIVEI dipasang langsung ke dinding, pilar, atau kolom struktural yang ada — sehingga menghilangkan kebutuhan akan bantalan beton, penahan tanah, atau konstruksi tempat parkir khusus. Hal ini menjadikannya ideal untuk tempat parkir bawah tanah, garasi bertingkat, dan tempat parkir sempit di mana pengisi daya yang dipasang di lantai akan menghalangi arus lalu lintas.

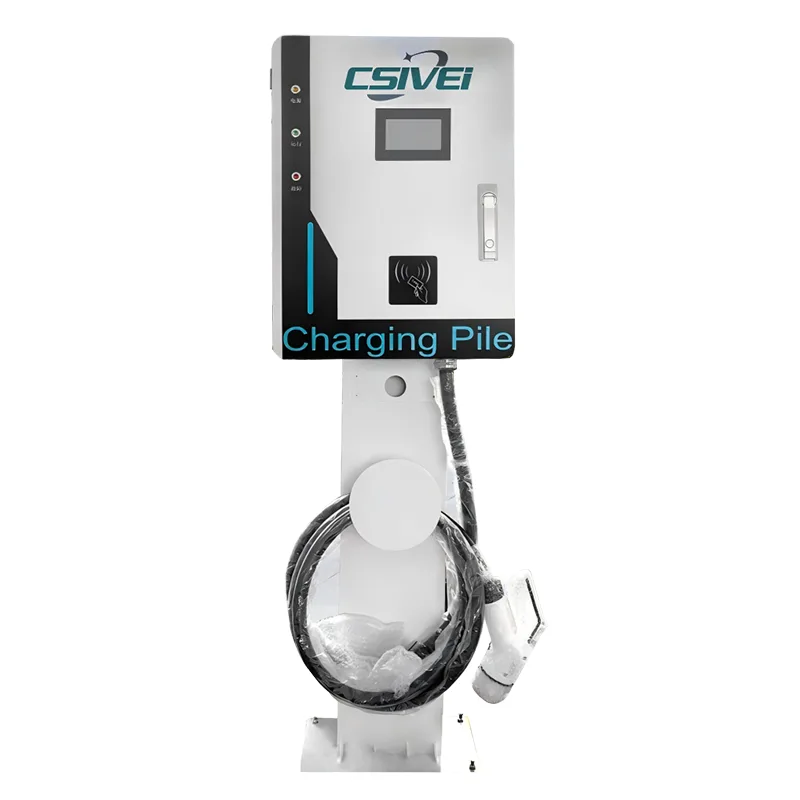

Untuk lokasi yang tidak memiliki permukaan dinding yang sesuai, alas baja tugas berat opsional mengubah unit menjadi pengisi daya yang berdiri bebas di tiang tanpa perubahan perangkat keras internal apa pun.

Pengisi daya ini mendukung standar CCS1, CCS2, CHAdeMO, dan GB/T, melayani semua EV mainstream. Penutup berperingkat IP55 dengan perangkat elektronik yang dilapisi secara konformal tahan terhadap lingkungan dalam-luar ruangan yang lembap, berdebu, dan berventilasi buruk, tipikal tempat parkir bawah tanah.

Kontrol akses dijalankan melalui layar sentuh 7 inci dengan RFID dan autentikasi berbasis aplikasi, dengan konektivitas OCPP 1.6J/2.0.1 yang memungkinkan pemantauan jarak jauh, pelaporan transaksi, dan penetapan harga dinamis.

Fitur keselamatan mencakup pemantauan isolasi real-time, perlindungan arus sisa sensitif DC, perlindungan suhu berlebih, dan tombol berhenti darurat — semuanya standar di setiap unit.

Aplikasi Produk

Dirancang untuk lokasi di mana ruang lantai sangat mahal, Stasiun Pengisian Daya DC yang Dipasang di Dinding dengan Senjata Tunggal dipasang langsung ke permukaan vertikal yang ada — membebaskan area tanah yang berharga sambil tetap memberikan kinerja pengisian cepat DC. Dengan kit alas opsional, unit yang sama dapat diubah menjadi solusi pemasangan di tiang untuk lokasi terbuka tanpa dinding yang sesuai.

Tempat Parkir Bawah Tanah & Bertingkat

Di garasi bawah tanah dan struktur parkir bertingkat, ruang sempit, lingkaran putar sempit, dan kolom struktural membuat pengisi daya yang dipasang di lantai menjadi tidak praktis. Unit yang dipasang di dinding ini dipasang langsung ke dinding beton, pilar, atau kolom penahan beban, menempatkan pengisi daya di bagian depan setiap ruang tanpa mengganggu tempat parkir atau lorong mengemudi. Tidak diperlukan penahan tanah atau bantalan beton, sehingga mempercepat pemasangan dan menjaga jalur pejalan kaki tetap bersih bagi pejalan kaki.

Dealer Mobil & Ruang Layanan Showroom

Dealer yang mempersiapkan kendaraan listrik untuk serah terima pelanggan atau melakukan pengisian pasca servis memerlukan penyelesaian yang cepat dalam ruang bengkel dan halaman depan yang terbatas. Memasang pengisi daya di dinding di atas tempat servis akan menjaga area lantai tetap bersih bagi teknisi dan pergerakan kendaraan. Konfigurasi senjata tunggal berpasangan secara rapi dengan satu ruang layanan khusus, menyederhanakan manajemen kabel dan memastikan setiap kendaraan menerima pengisian daya yang konsisten dan terpantau.

Parkir Hotel, Kantor & Perumahan

Untuk pengisian daya kendaraan listrik staf, tamu, atau penyewa di gedung dengan tempat parkir bawah tanah atau tertutup, pengisi daya DC yang dipasang di dinding terintegrasi dengan rapi ke dalam struktur yang ada. Mereka menghindari kekacauan unit yang berdiri sendiri di zona padat pejalan kaki dan dapat dipasang setinggi mata untuk memudahkan akses layar. Otentikasi berbasis RFID dan aplikasi memungkinkan penagihan khusus pengguna, sementara konektivitas OCPP memungkinkan manajer properti memantau penggunaan dan menetapkan harga waktu tertentu.

Pengisian Daya di Tepi Jalan Umum & Tempat Permukaan

Jika permukaan dinding tidak tersedia — seperti lahan terbuka, jalur parkir tepi jalan, atau tempat parkir mobil ritel di pinggiran kota — alas baja opsional mengubah pengisi daya yang sama menjadi unit yang dipasang di tiang dengan profil ramping. Hal ini memberikan fleksibilitas penerapan untuk menggabungkan pemasangan di dinding dan pemasangan alas dalam satu proyek, menggunakan satu produk standar daripada mencari model pengisi daya dinding dan lantai yang terpisah. Bentuk kompak dari satu alas menempati ruang yang jauh lebih sedikit dibandingkan lemari pengisi daya yang berdiri di lantai penuh.

Pangkalan Armada & Depot Pengisian Semalam

Armada listrik berukuran kecil hingga menengah – seperti van pengiriman lokal, kendaraan pemeliharaan dewan, atau kumpulan mobil perusahaan – sering kali beroperasi dari depo yang sudah memiliki bangunan dan tembok pembatas. Pengisi daya DC yang dipasang di dinding di sepanjang tepi depo memaksimalkan ruang halaman yang dapat digunakan untuk parkir dan manuver kendaraan. Pengisian daya terjadwal melalui backend OCPP dapat selaras dengan tarif listrik di luar jam sibuk, sehingga menjaga biaya pengoperasian armada tetap rendah.

Penyelaman Mendalam Teknis

Pengisi Daya Cepat DC yang Dipasang di Dinding Senjata Tunggal mengemas kemampuan pengisian cepat DC penuh ke dalam sasis ringkas yang dapat dipasang di dinding — mencapai kepadatan daya tinggi tanpa mengorbankan kinerja termal, keselamatan, atau kemudahan servis.

Konversi Daya Kepadatan Tinggi yang Ringkas

Pengisi daya ini menggunakan arsitektur penyearah modular yang ramping, mengintegrasikan konverter AC-DC frekuensi tinggi yang terisolasi ke dalam wadah ramping yang biasanya sepertiga volume unit berdiri di lantai yang setara. Meskipun jejaknya berkurang, efisiensi konversi tetap ≥95% pada beban tetapan. Tempat modul dapat diakses dari panel depan, sehingga masing-masing modul daya dapat ditukar tanpa melepas unit dari dinding — sebuah keuntungan penting dalam lingkungan garasi sempit di mana akses samping mungkin dibatasi.

Pendinginan Hibrid Pasif dan Aktif

Pemasangan di dinding menimbulkan tantangan termal yang unik: pengisi daya sering kali dipasang pada permukaan beton atau batu dengan aliran udara belakang yang terbatas, dan tempat parkir bawah tanah dapat mengalami stagnasi udara, udara lembap. Untuk mengatasi hal ini, unit ini menggabungkan saluran udara internal tertutup dengan pendingin udara paksa yang cerdas. Kipas bertekanan statis tinggi menarik udara yang disaring melalui jalur dari depan ke samping, mencegah resirkulasi udara panas dan melindungi komponen internal dari debu rem dan partikulat udara yang umum terdapat di struktur parkir. Lapisan konformal pada semua PCB memberikan perlindungan tambahan terhadap kondensasi dan atmosfer korosif.

Rekayasa Struktur Pemasangan di Dinding

Penutup dibuat dari baja galvanis yang ringan namun kaku, dilapisi bubuk untuk ketahanan terhadap sinar UV dan korosi. Sistem braket pemasangan yang diperkuat mendistribusikan berat unit ke beberapa titik jangkar, kompatibel dengan kolom beton, batu bata, dan baja struktural. Desainnya memusatkan massa pengisi daya di dekat bidang dinding, meminimalkan tekanan kantilever pada pemasangan. Untuk lokasi yang memasang tumpuan opsional, braket pemasangan yang sama dipasang ke kolom baja galvanis hot-dip dengan saluran manajemen kabel terintegrasi, sehingga tidak memerlukan modifikasi perangkat keras internal untuk transisi antara konfigurasi pemasangan di dinding dan pemasangan di tiang.

Manajemen Kabel Terintegrasi

Retraktor kabel atau sarung kabel dengan keseimbangan pegas diintegrasikan ke dalam profil samping unit, menjaga kabel pengisi daya tetap menempel di tanah saat tidak digunakan. Hal ini mencegah bahaya tersandung di area yang banyak dilalui pejalan kaki dan melindungi kabel dari kerusakan akibat tertabrak kendaraan. Desain holster mengarahkan kabel ke bawah dan ke luar pada ketinggian cengkeraman alami, sehingga mengurangi ketegangan operator selama penyambungan.

Kontrol dan Keamanan Berfitur Lengkap dalam Rangka Ringkas

Meskipun ukurannya diperkecil, pengisi daya tetap mempertahankan kontrol penuh dan rangkaian keselamatan yang ditemukan di unit DC yang lebih besar. Pengontrol Linux tertanam menangani komunikasi kendaraan melalui protokol CCS1, CCS2, CHAdeMO, dan GB/T. Pemantauan insulasi waktu nyata, deteksi arus sisa sensitif DC Tipe A + 6mA, dan deteksi pengelasan kontaktor beroperasi terus menerus selama setiap sesi. Sensor suhu berlebih yang ditempatkan pada modul daya, jalur keluaran DC, dan kontak konektor memicu respons perlindungan bertahap — mulai dari peningkatan kecepatan kipas hingga pengurangan daya terkendali hingga penghentian sesi penuh jika ambang batas terlampaui. Konektivitas OCPP 1.6J/2.0.1 melalui 4G, Wi-Fi, atau Ethernet memungkinkan diagnostik jarak jauh, pembaruan firmware, dan penagihan per transaksi.

Arsitektur Penerapan yang Fleksibel

Desain yang dipasang di dinding mendukung tingkat daya dari 20kW hingga 60kW, sesuai dengan kapasitas listrik umum yang tersedia di gedung-gedung yang ada tanpa peningkatan jaringan listrik yang mahal. Opsi input mencakup konfigurasi satu fase dan tiga fase tergantung pada tingkat daya. Kit aksesori alas opsional mencakup kolom, pelat dasar, dan pemandu kabel — dapat dipasang oleh satu tim teknisi — memungkinkan pemasangan gabungan di dinding dan pemasangan alas dari satu model pengisi daya standar di seluruh fasilitas parkir.

Pertanyaan yang Sering Diajukan

Q1: Jenis permukaan dinding apa yang diperlukan untuk pemasangan?

Pengisi Daya Cepat DC yang Dipasang di Dinding Senjata Tunggal dirancang untuk dipasang pada kolom beton padat, batu bata, atau baja struktural. Braket pemasangan yang diperkuat mendistribusikan bobot unit ke beberapa titik jangkar, memastikan fiksasi yang stabil dan aman. Survei lokasi disarankan untuk memastikan kapasitas menahan beban, dan kami menyediakan templat pemasangan terperinci dan panduan pemasangan untuk kontraktor listrik Anda.

Q2: Bagaimana jika tidak ada dinding yang sesuai di lokasi saya?

Tersedia alas baja tugas berat opsional. Kolom berdiri bebas ini menggunakan braket pemasangan yang sama dengan versi pemasangan di dinding — tidak diperlukan perubahan perangkat keras internal. Alasnya dilengkapi dengan saluran manajemen kabel terintegrasi dan pelat lantai. Hal ini memungkinkan Anda memadukan pemasangan dinding dan alas di satu lokasi sambil menggunakan satu model pengisi daya standar.

Q3: Berapa keluaran daya yang tersedia, dan mengapa jangkauannya lebih rendah dibandingkan unit yang berdiri di lantai?

Pengisi daya DC yang dipasang di dinding ini ditawarkan dalam tingkat daya mulai dari 20kW hingga 60kW. Kisaran ini dioptimalkan untuk desain termal pemasangan di dinding yang ringkas dan kapasitas listrik bangunan pada umumnya. Untuk instalasi yang dipasang di dinding, tingkat daya ini cukup untuk pengisian daya di tujuan, parkir di tempat kerja, dan penggunaan armada semalaman. Jika proyek Anda memerlukan daya yang lebih tinggi, pengisi daya senjata tunggal atau ganda kami yang berdiri di lantai menawarkan konfigurasi dari 60kW hingga 240kW.

Q4: Dapatkah pengisi daya beroperasi dengan andal di tempat parkir bawah tanah yang lembap atau berdebu?

Ya. Penutup ini diberi peringkat IP55, dan semua elektronik internal dilapisi secara sesuai untuk menahan kelembapan, kondensasi, dan partikulat di udara. Saluran udara tertutup dan kipas pendingin bertekanan tinggi statis dirancang khusus untuk udara stagnan dan sering kali berdebu yang ditemukan di ruang bawah tanah dan bangunan parkir bertingkat.

Q5: Bagaimana cara mengatur kabel pengisi daya saat tidak digunakan?

Sarung kabel terintegrasi yang dipasang di samping atau retraktor pegas yang seimbang menjaga kabel tetap menempel di tanah. Hal ini mencegah bahaya tersandung di area pejalan kaki, melindungi kabel dari kerusakan kendaraan, dan menempatkan konektor pada ketinggian genggaman yang nyaman bagi pengguna.

Q6: Dapatkah saya memantau dan mengelola beberapa pengisi daya yang terpasang di dinding dari jarak jauh?

Ya. Setiap unit dilengkapi konektivitas OCPP 1.6J/2.0.1 melalui 4G, Wi-Fi, atau Ethernet. Anda dapat mengintegrasikan semua pengisi daya ke dalam sistem manajemen jaringan pengisian daya pilihan Anda untuk pemantauan waktu nyata, pelaporan transaksi per unit, diagnostik jarak jauh, harga dinamis, dan pembaruan firmware.

Q7: Akses pemeliharaan apa yang diperlukan — apakah unit perlu dilepas dari dinding untuk diservis?

Tidak. Panel depan menyediakan akses penuh ke ruang daya modular. Modul daya individual dapat ditukar tanpa melepas pengisi daya dari dinding. Untuk sebagian besar pemeriksaan rutin — pembersihan filter, inspeksi visual — semua komponen dapat dijangkau dari depan, sehingga perawatan dapat dilakukan bahkan di tempat parkir yang sempit.

Sorotan Pelanggan

Kompleks Komersial Pusat Kota — Retrofit Pengisian Kendaraan Listrik Parkir Bawah Tanah

Latar belakang

Sebuah kompleks serba guna premium di pusat kota besar Eropa berencana untuk memasang pengisian cepat DC ke tempat parkir bawah tanah tiga tingkat. Fasilitas ini melayani tamu hotel, penyewa kantor, dan pengunjung ritel, dengan semakin banyak permintaan pengisian kendaraan listrik. Manajemen ingin memasang pengisi daya cepat tanpa kehilangan tempat parkir atau menghalangi gang sempit.

Tantangannya

Tempat parkir bawah tanah menghadirkan kendala fisik signifikan yang khas pada bangunan perkotaan tua:

●  Tempat parkir yang sempit dengan radius belokan yang sempit tidak memberikan ruang untuk lemari pengisi daya yang berdiri di lantai.

●  Kolom struktural sering ditemukan, namun terdapat dinding di bagian depan teluk.

●  Pembatasan ketinggian langit-langit dan saluran ventilasi membatasi jarak bebas di atas kepala.

●  Lantai beton tidak dapat dibuat parit secara luas untuk penyaluran listrik baru — baki kabel yang ada di sisi dinding harus digunakan.

●  Pekerjaan konstruksi tidak boleh mengganggu operasional parkir sehari-hari; instalasi harus bersih, cepat, dan minimal invasif.

●  Pengisi daya DC yang berdiri di lantai tidak lagi tersedia sejak awal. Mereka akan menempati ruang teluk yang berharga, memerlukan bantalan beton, dan menciptakan hambatan di jalur mengemudi yang sudah sempit.

Mengapa Pengisi Daya DC Senjata Tunggal yang Dipasang di Dinding?

Dinding perimeter beton dan kolom struktural bangunan menawarkan permukaan pemasangan yang ideal di bagian depan tempat parkir yang ada. Unit senjata tunggal yang dipasang di dinding dapat ditempatkan di atas setiap ruang EV khusus, melayani satu kendaraan pada satu waktu tanpa memakan ruang apa pun.

Sasis pengisi daya yang ringkas — kira-kira sepertiga ukuran pengisi daya yang setara dengan yang berdiri di lantai — dipasang rata di dinding, sehingga kedalaman rongga penuh tersedia untuk parkir kendaraan. Sarung kabel terintegrasi yang dipasang di samping menjaga kabel pengisi daya tetap menempel di tanah, sehingga menghilangkan bahaya tersandung di jalur pejalan kaki.

Yang terpenting, desain yang dipasang di dinding berarti tidak ada penahan tanah, tidak ada kerusakan beton, dan tidak ada penutupan rongga selama pemasangan. Semua kabel daya disalurkan melalui baki kabel sisi dinding yang ada dan diakhiri langsung ke bagian atas atau belakang wadah pengisi daya.

Untuk beberapa ruang baris tengah yang tidak memiliki dinding atau kolom, alas baja opsional dipasang. Hal ini memungkinkan model pengisi daya yang sama dipasang pada kolom ramping yang berdiri bebas, menempati sebagian kecil dari luas kabinet yang berdiri di lantai penuh. Penerapan campuran pemasangan di dinding dan alas menggunakan satu produk standar, menyederhanakan pengadaan, inventaris suku cadang, dan pelatihan pemeliharaan.

Penyebaran

Empat puluh Pengisi Daya Cepat DC Single-Gun Wall Mounted kami — dikonfigurasi dengan konektor CCS2 — dipasang di tiga lantai basement. Tiga puluh enam unit dipasang di dinding pada dinding beton dan kolom struktural; empat unit menggunakan perlengkapan alas untuk ruang baris tengah. Pemasangan selesai di luar jam sibuk parkir tanpa kehilangan ruang. Integrasi backend OCPP menghubungkan keempat puluh unit ke platform manajemen pusat gedung, memungkinkan otentikasi pengguna melalui kartu akses hotel dan kantor yang ada, penagihan per sesi, dan pemantauan real-time.

Hasil

●  Empat puluh ruang parkir berkemampuan listrik diciptakan tanpa mengorbankan satu pun ruang parkir yang ada — sebuah faktor penentu dalam pengelolaan kompleks tersebut.

●  Biaya pemasangan jauh lebih rendah dibandingkan alternatif floor-standing karena tidak adanya bantalan beton, pembuatan parit tanah, dan modifikasi struktur.

●  Pendekatan gabungan dinding dan alas memecahkan setiap tantangan tata letak ruang dengan menggunakan satu model pengisi daya, sehingga menjaga proses pengadaan proyek tetap sederhana.

●  Tamu hotel, penyewa kantor, dan pembeli kini mengakses pengisian cepat menggunakan kartu akses gedung yang ada, dan biaya akan otomatis ditagihkan ke kamar, sewa, atau aplikasi pembayaran mereka.

●  Manajer properti melaporkan peningkatan terukur pada skor kepuasan tamu hotel dan pembaruan sewa kantor yang dikaitkan dengan fasilitas pengisian kendaraan listrik.

●  Setelah peluncuran yang sukses, pemilik gedung telah menentukan solusi pemasangan di dinding yang sama untuk dua properti tambahan di kota tersebut.
