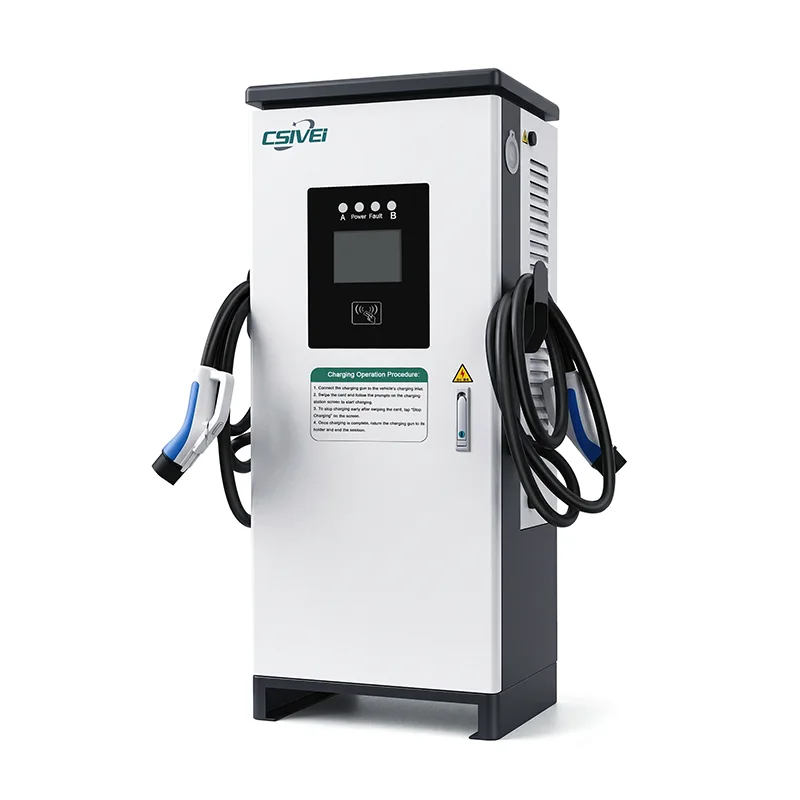

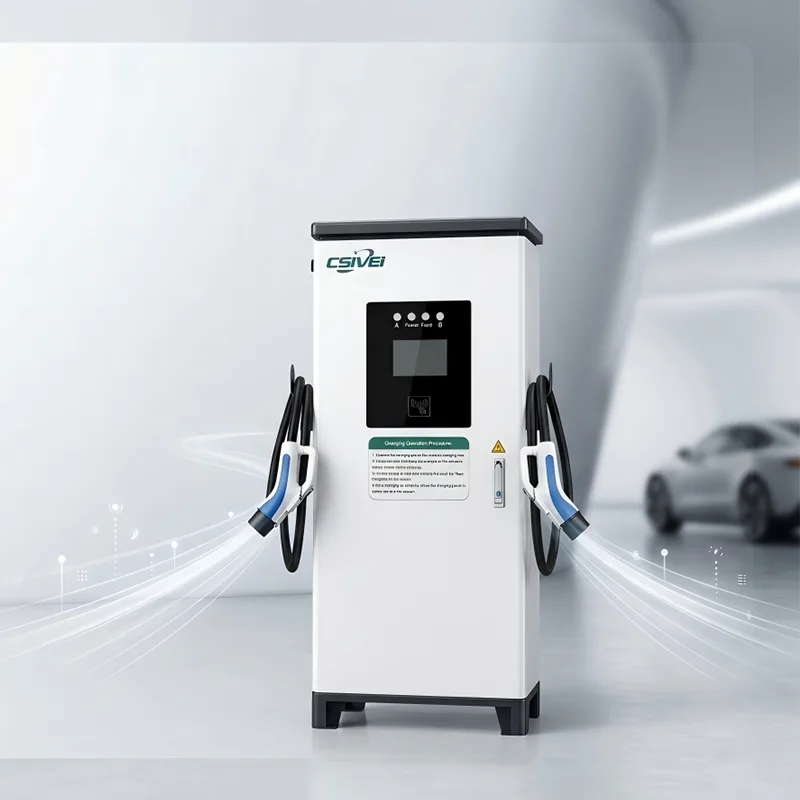

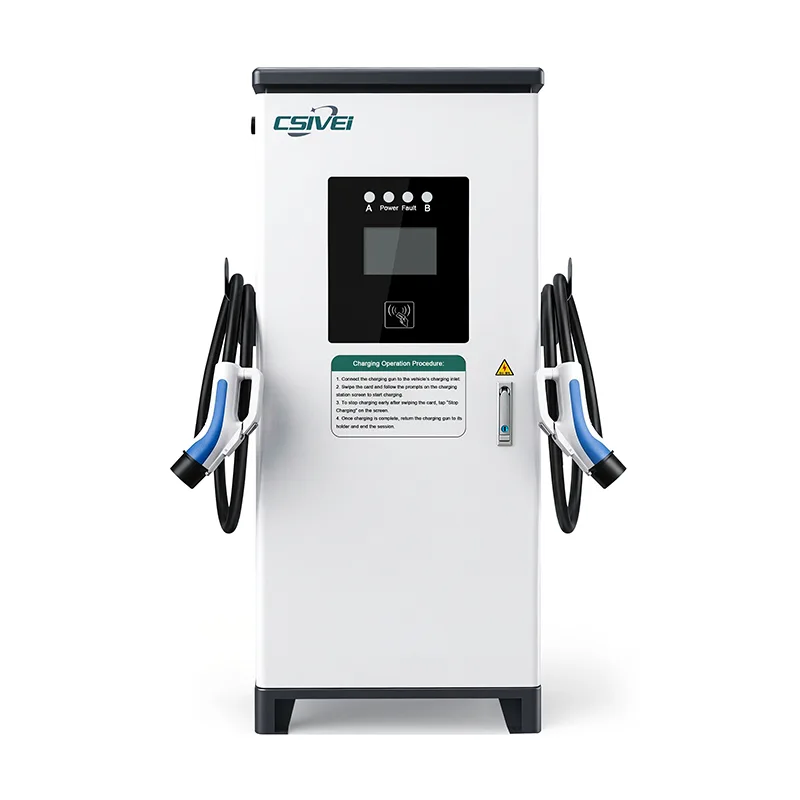

Stasiun Pengisian DC Pengisi Daya EV 50KW

Dirancang untuk output 30kW–80kW, Stasiun Pengisian Daya DC Pengisi Daya EV 50KW yang ditawarkan oleh produsen terkemuka Tiongkok CSIVEI dapat mengisi daya dua EV secara bersamaan sambil mendistribusikan daya secara dinamis sesuai dengan permintaan kendaraan dan status baterai. Ketika hanya satu kendaraan yang terhubung, daya pengisian penuh dialokasikan ke satu senjata; ketika kendaraan kedua dicolokkan, daya secara otomatis seimbang untuk memaksimalkan efisiensi pengisian daya dan pemanfaatan ruang.

Desain kompak yang dipasang di dinding dipasang langsung di dinding atau kolom struktural, menghilangkan kebutuhan akan fondasi beton dan menghemat ruang parkir yang berharga. Alas baja opsional memungkinkan pemasangan berdiri bebas untuk aplikasi di lokasi terbuka.

Mendukung standar CCS1, CCS2, CHAdeMO, dan GB/T, Stasiun Pengisian Daya DC Pengisi Daya EV 50KW dapat dikonfigurasi dengan kombinasi konektor campuran untuk mengakomodasi beragam armada EV. Setiap senjata pengisi daya beroperasi secara independen dengan pengukuran khusus, perlindungan keselamatan, dan komunikasi OCPP 1.6J/2.0.1.

Penutup berperingkat IP55 dibuat untuk lingkungan parkir yang menuntut, sementara penahan kabel terintegrasi, pemantauan isolasi, perlindungan kebocoran DC, perlindungan suhu berlebih, dan fungsi penghentian darurat memastikan pengoperasian yang aman dan andal di setiap sesi pengisian daya.

Aplikasi Produk

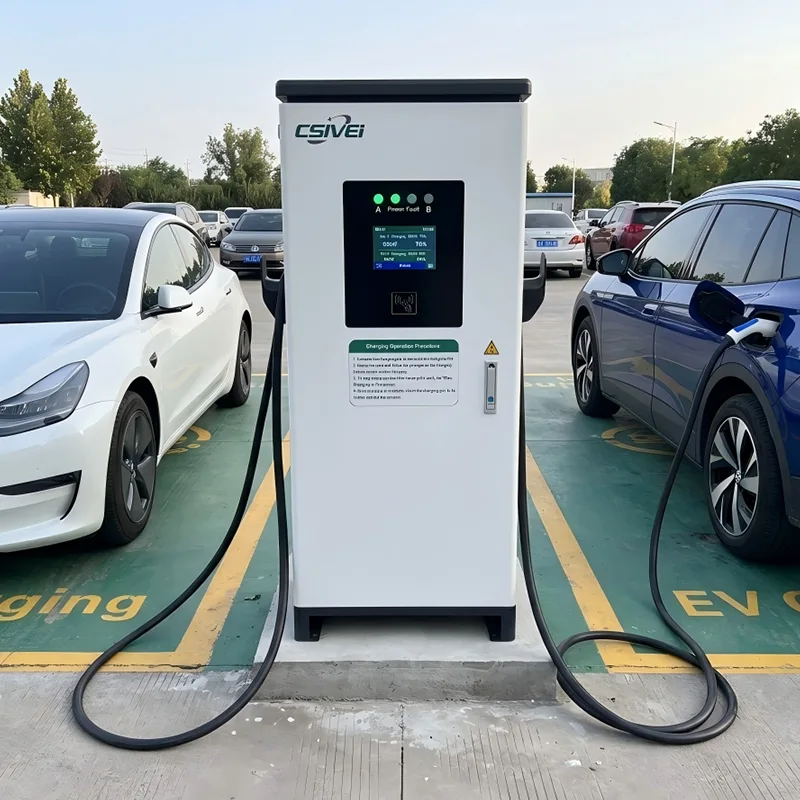

Ketika luas lantai terbatas namun permintaan pengisian daya tinggi, Stasiun Pengisian Daya DC Pengisi Daya EV 50KW dipasang pada permukaan vertikal yang ada dan melayani dua kendaraan dari satu unit kompak. Dengan aksesori alas opsional, ia beradaptasi dengan tata letak parkir apa pun sekaligus menjaga area permukaan tetap bersih dan operasional.

1. Parkir Komersial Bawah Tanah & Bertingkat

Di tempat parkir bawah tanah yang melayani pusat perbelanjaan, menara perkantoran, dan kompleks serba guna, setiap meter persegi luas lantai diperebutkan. Stasiun Pengisian DC Pengisi Daya EV 50KW ini dipasang langsung ke dinding perimeter atau kolom struktural, melayani dua ruang yang berdekatan dari satu unit tanpa menempati area tanah apa pun. Konfigurasi senjata ganda mengurangi separuh jumlah unit yang dipasang di dinding yang diperlukan per baris parkir, sehingga mengurangi biaya pemasangan, kompleksitas distribusi daya, dan beban pemeliharaan jangka panjang. Pengemudi mendapatkan keuntungan dari pengisian cepat dalam tata letak ruang yang ada, sementara operator mendapatkan kapasitas pengisian maksimum dari real estat minimal

2. Fasilitas Parkir Hotel, Perumahan & Tempat Kerja

Properti yang menawarkan pengisian daya kendaraan listrik sebagai fasilitas tamu, penyewa, atau karyawan sering kali menghadapi keterbatasan kapasitas listrik dan tata letak parkir yang ketat. Satu unit senjata ganda yang dipasang di dinding melayani dua ruang EV khusus dari satu sambungan listrik, sehingga menyederhanakan manajemen beban. Otentikasi berbasis RFID dan aplikasi memungkinkan penagihan per pengguna di setiap senjata secara independen, sehingga hotel dapat menagih tamu pada Gun 1 sementara penyewa kantor menggunakan Gun 2 di akun mereka sendiri — semuanya dari satu pengisi daya. Profil yang dipasang di dinding menjaga jalur pejalan kaki tetap bersih dan menjaga estetika bersih yang diharapkan di lingkungan parkir premium.

3. Depo Armada dengan Prasarana Perimeter

Operator armada skala kecil hingga menengah – seperti pusat pengiriman jarak jauh, pusat layanan kota, dan kumpulan mobil perusahaan – sering kali memarkir kendaraan di dekat tembok bangunan atau pagar pembatas. Pengisi daya DC senjata ganda yang dipasang di dinding di sepanjang batas ini melayani dua kendaraan armada per unit tanpa menghabiskan ruang halaman yang diperlukan untuk manuver dan penyimpanan kendaraan. Pengisian daya terjadwal melalui backend OCPP dapat mengurutkan sesi agar selaras dengan tarif di luar jam sibuk, dan kemampuan senjata ganda memastikan dua kendaraan siap per siklus shift tanpa memerlukan perangkat keras dua kali lipat.

4. Dealer & Showroom Multi-Merek

Grup dealer yang melayani beberapa merek kendaraan listrik memerlukan pengisian daya yang cepat dan tidak bergantung pada merek di bengkel terbatas dan ruang pajangan. Unit senjata ganda yang dipasang di dinding di atas ruang servis mengisi daya dua kendaraan secara berdampingan, menjaga peralatan, teknisi, dan jalur pelanggan tidak terhalang. Konfigurasi senjata campuran — satu CCS2, satu CHAdeMO — memungkinkan unit yang sama untuk melayani merek kendaraan yang berbeda secara bersamaan, sehingga mengurangi jumlah pengisi daya terpisah yang diperlukan di area layanan multi-merek.

5. Lahan Permukaan & Tempat Parkir Terbuka

Jika tidak ada dinding atau kolom perimeter, kit alas opsional mengubah setiap unit menjadi pengisi daya kompak yang berdiri sendiri yang melayani dua ruang dari satu kolom ramping. Hal ini memungkinkan penerapan gabungan pemasangan di dinding dan alas di satu lokasi menggunakan satu model pengisi daya standar, sehingga menyederhanakan spesifikasi, pengadaan, dan penyimpanan suku cadang. Jejak alas adalah sebagian kecil dari kabinet yang berdiri di seluruh lantai, sehingga menghemat ruang parkir yang berharga di lahan dengan kepadatan tinggi.

Fitur Produk

Stasiun Pengisian Daya DC Pengisi Daya EV 50KW mengintegrasikan dua keluaran DC independen ke dalam sasis kompak yang dapat dipasang di dinding — mencapai kepadatan daya tinggi dan keluaran kendaraan ganda dalam batasan spasial penerapan yang digantung di dinding.

Arsitektur Daya Output Ganda yang Ringkas

Pada inti sistem, bus DC bersama disuplai oleh unit penyearah hot-swappable modular — biasanya masing-masing berkapasitas 15kW hingga 20kW — yang beroperasi pada efisiensi konversi ≥95%. Total kapasitas modul terpasang menentukan output maksimum pengisi daya, dapat dikonfigurasi dari 30kW hingga 80kW. Pengontrol alokasi daya terpusat secara dinamis mendistribusikan kapasitas bus DC yang tersedia antara dua saluran keluaran setiap detik. Ketika hanya satu kendaraan yang terhubung, 100% kapasitas bus diarahkan ke satu senjata tersebut. Saat kendaraan kedua dicolokkan, pengontrol secara terus-menerus mengevaluasi arus, voltase baterai, dan status pengisian daya yang diminta setiap kendaraan, kemudian mengalokasikan kembali daya untuk memaksimalkan total keluaran sambil tetap menghormati batas kurva pengisian daya setiap baterai. Arsitektur ini memungkinkan sasis kompak untuk menghadirkan layanan kendaraan ganda tanpa harus menggunakan dua power train independen.

Rekayasa Termal untuk Pengoperasian Senjata Ganda di Dinding

Pengisian daya senjata ganda secara berkelanjutan dalam wadah yang dipasang di dinding menghadirkan tantangan termal yang terkonsentrasi — dua sesi simultan menghasilkan lebih banyak panas agregat dibandingkan senjata tunggal, namun sasis harus tetap kompak untuk pemasangan di dinding. Solusi ini menggabungkan jalur aliran udara yang tersegel dan dipartisi dengan kipas berkecepatan variabel bertekanan tinggi dan statis. Udara dialirkan melalui saluran masuk berfilter yang menghadap ke depan, dipaksa melintasi bank modul daya, dan dibuang melalui ventilasi samping — mencegah resirkulasi udara panas meskipun bagian belakang unit menempel ke dinding. Sensor termal khusus pada kontaktor keluaran masing-masing senjata dan suhu track konektor secara independen per saluran. Jika satu senjata mendekati batas termal, outputnya akan dibatasi secara individual tanpa mempengaruhi sesi lain yang sedang berlangsung. Lapisan konformal melindungi semua PCB dari kondensasi, debu, dan gas korosif yang terkadang ditemukan di struktur parkir tertutup.

Keamanan dan Kontrol Per-Senjata yang Independen

Setiap senjata beroperasi dengan saluran pemantauan keamanan yang sepenuhnya independen. Resistansi isolasi diukur secara terus menerus per keluaran sebelum dan selama setiap pengisian daya. Sirkuit deteksi arus sisa sensitif DC Tipe A + 6mA memantau setiap senjata secara terpisah, dan deteksi pengelasan kontaktor berjalan di kedua saluran. Jika kondisi kesalahan terdeteksi pada Gun 1, hanya sesi tersebut yang dihentikan; Gun 2 terus beroperasi tanpa terpengaruh. Tombol berhenti darurat di panel depan secara mekanis mengisolasi kedua output secara bersamaan bila diperlukan. Arsitektur keselamatan per senjata yang independen ini berarti unit senjata ganda yang dipasang di dinding menawarkan integritas perlindungan yang sama seperti dua pengisi daya senjata tunggal yang terpisah.

Komunikasi Senjata Ganda Multi-Protokol

Pengontrol Linux tertanam mengelola kedua senjata sebagai titik pengisian daya terpisah, masing-masing dengan tumpukan komunikasi CAN dan PLC sendiri. Ini mendukung konfigurasi standar campuran — misalnya, Gun 1 berkomunikasi melalui CCS2 PLC sementara Gun 2 menggunakan CHAdeMO CAN — dalam satu unit fisik. Konektivitas backend OCPP 1.6J/2.0.1 melaporkan setiap senjata sebagai titik pengisian daya yang berbeda dengan log transaksi independen, pengukuran energi, dan diagnostik kesalahan, memungkinkan penagihan per ruang dan analisis pemanfaatan granular.

Desain Struktural dan Manajemen Kabel

Penutupnya menggunakan baja galvanis ringan dengan lapisan bubuk anti korosi, berperingkat IP55 dan tahan benturan IK10. Braket pemasangan multi-titik yang diperkuat mendistribusikan beban ke seluruh jangkar dinding yang cocok untuk beton, batu bata, atau baja struktural. Pusat massa unit berada dekat dengan bidang dinding, meminimalkan gaya kantilever pada penahan. Dua sarung kabel yang dipasang di samping — satu untuk setiap senjata — terintegrasi ke dalam profil sasis, menjaga kedua kabel tetap tidak menyentuh tanah dan diposisikan pada ketinggian yang ergonomis. Saluran perutean kabel dipasang di sisi enklosur untuk mencegah kekusutan di antara kedua senjata.

Adaptasi Tumpuan

Kit alas opsional menggunakan antarmuka braket pemasangan yang sama seperti pemasangan di dinding, sehingga tidak memerlukan modifikasi perangkat keras internal. Kolom baja galvanis mencakup saluran manajemen kabel terintegrasi dan pelat dasar tugas berat untuk fiksasi baut jangkar. Hal ini memungkinkan lokasi untuk menerapkan model pengisi daya yang sama dalam konfigurasi pemasangan di dinding dan alas, menyederhanakan logistik proyek dan manajemen suku cadang jangka panjang.

Manajemen Beban yang Ramah Jaringan

Sistem manajemen beban dinamis tidak hanya menyeimbangkan daya antara dua kendaraan yang terhubung namun juga dapat berinteraksi dengan sistem manajemen energi tingkat lokasi melalui OCPP atau Modbus. Hal ini memungkinkan pengisi daya untuk menyesuaikan penarikan total sebagai respons terhadap beban bangunan, pembangkit listrik tenaga surya, atau sinyal tarif waktu tertentu — menjaga biaya permintaan puncak tetap terkendali sambil tetap memberikan throughput pengisian daya pada dua kendaraan.

Kasus Pelanggan

Perkantoran dan Kompleks Ritel di Pusat Kota — Perombakan Pengisian Daya Parkir Bawah Tanah

Latar belakang

Sebuah grup properti komersial terkemuka yang mengelola kantor utama dan kompleks ritel di wilayah metropolitan Asia yang padat perlu memperkenalkan pengisian cepat DC di dua tingkat tempat parkir bawah tanah. Penyewa – termasuk perusahaan multinasional, merek ritel premium, dan operator co-working – semakin menuntut pengisian daya kendaraan listrik sebagai fasilitas inti gedung. Manajemen menetapkan target ambisius: melengkapi sejumlah besar ruang untuk pengisian cepat tanpa mengurangi jumlah total tempat parkir yang tersedia.

Tantangannya

Tempat parkir bawah tanah yang ada dirancang beberapa dekade sebelum adopsi kendaraan listrik umum, sehingga menimbulkan kendala yang parah:

●  Tempat parkir dibuat sesuai standar peraturan minimum, dengan jarak bebas yang sempit di semua sisi.

●  Lebar lorong mengemudi tidak dapat menampung lemari pengisi daya yang berdiri di lantai tanpa menghalangi sirkulasi kendaraan atau menciptakan titik buta.

●  Kolom struktural sering ditemukan tetapi distribusinya tidak teratur; dinding perimeter menawarkan permukaan pemasangan yang paling konsisten.

●  Infrastruktur kelistrikan gedung memiliki kapasitas cadangan yang terbatas, sehingga efisiensi daya menjadi penting.

●  Setiap pekerjaan konstruksi harus dilakukan secara bertahap agar tidak mengganggu operasional kantor dan ritel sehari-hari.

●  Grup properti pada awalnya mengevaluasi pengisi daya yang berdiri di lantai, namun segera mengabaikan gagasan tersebut. Lemari yang ditempatkan di ujung teluk akan menjorok ke lorong. Yang ditempatkan di antara teluk akan menghabiskan seluruh ruang parkir. Dampaknya adalah hilangnya kapasitas parkir – hasil yang sebenarnya ingin dihindari oleh manajemen.

Mengapa Pengisi Daya DC yang Dipasang di Dinding dengan Senjata Ganda?

Solusinya muncul dari pengamatan sederhana: dinding perimeter yang membentang di kedua sisi tingkat parkir menyediakan permukaan pemasangan yang panjang dan tidak terputus yang berbatasan langsung dengan deretan tempat parkir. Pengisi daya senjata ganda yang dipasang di dinding yang ditempatkan di dinding antara dua ruang yang berdekatan dapat berfungsi baik dari satu unit yang ditinggikan seluruhnya dari tanah.

Pendekatan ini memberikan keuntungan langsung dibandingkan alternatif lain:

●  Tidak ada ruang yang terpakai — setiap ruang tetap tersedia untuk parkir kendaraan.

●  Satu unit yang melayani dua ruang mengurangi separuh jumlah pengisi daya, titik pemasangan, dan sambungan listrik yang diperlukan per baris dibandingkan dengan unit senjata tunggal yang dipasang di dinding.

●  Profil sasis yang ringkas, dipasang rata dengan dinding, mempertahankan lebar lorong penuh untuk sirkulasi kendaraan.

●  Pemasangan tidak memerlukan pemotongan beton, tidak ada penahan tanah, dan gangguan minimal — semua pemasangan kabel dilakukan melalui baki kabel di sisi dinding yang ada.

●  Manajemen beban dinamis dua senjata menjaga konsumsi daya puncak per unit tetap sesuai dengan kapasitas listrik yang tersedia di gedung.

Untuk sejumlah kecil pasangan rongga baris tengah yang tidak dapat diakses oleh dinding atau kolom, kit alas opsional telah ditentukan. Hal ini memungkinkan model pengisi daya yang sama untuk dipasang pada kolom ramping yang berdiri bebas, mempertahankan logika satu unit per dua ruang tanpa memasukkan produk lain ke dalam proyek.

Penyebaran

Enam puluh pengisi daya DC berkekuatan 60kW yang dipasang di dinding dengan senjata ganda — masing-masing dikonfigurasi dengan senjata CCS2 ganda — dipasang di dua tingkat bawah tanah. Lima puluh empat unit dipasang di dinding di sepanjang dinding perimeter; enam unit menggunakan pedestal kit untuk lokasi baris tengah. Proyek ini dilaksanakan dalam tiga tahap, masing-masing selesai pada akhir pekan untuk menghindari gangguan pada hari kerja. Semua pengisi daya diintegrasikan ke dalam backend OCPP gedung yang terpusat, memungkinkan akses melalui kartu akses penyewa yang ada, penagihan per ruang, dan pemantauan energi terpusat.

Hasil

●  Kompleks ini menciptakan kapasitas pengisian cepat kendaraan listrik di 120 tempat parkir tanpa kehilangan ruang parkir sama sekali — sebuah syarat untuk persetujuan proyek sejak hari pertama.

●  Konfigurasi senjata ganda mengurangi jumlah total unit pengisi daya hingga setengahnya dibandingkan dengan alternatif senjata tunggal, sehingga menghemat biaya peralatan, tenaga kerja pemasangan, dan kompleksitas distribusi listrik.

●  Puncak penggunaan listrik tetap berada dalam kapasitas yang dialokasikan gedung, sehingga menghilangkan kebutuhan akan peningkatan sambungan jaringan listrik yang mahal.

●  Survei kepuasan penyewa mencatat peningkatan terukur dalam skor terkait fasilitas gedung, dengan tarif kendaraan listrik disebut-sebut sebagai alasan utama perpanjangan sewa.

●  Grup properti tersebut telah mengadopsi spesifikasi pemasangan dinding ganda yang sama untuk proyek retrofit di dua properti tambahan, dengan opsi pedestal yang memberikan logika penerapan yang konsisten di berbagai tata letak parkir.

●  Tim pemeliharaan melaporkan bahwa servis satu unit untuk setiap dua ruang menyederhanakan inspeksi rutin dan mengurangi keragaman suku cadang dibandingkan dengan penempatan senjata tunggal.

Pertanyaan yang Sering Diajukan

Q1: Bagaimana cara kerja pengisian senjata ganda ketika dua kendaraan dicolokkan secara bersamaan?

Sistem manajemen beban dinamis pengisi daya terus memantau voltase baterai setiap kendaraan, status pengisian daya, dan arus yang diminta. Daya yang tersedia dibagi antara kedua senjata secara real-time untuk memaksimalkan hasil keseluruhan. Ketika hanya satu kendaraan yang dicolokkan, ia menerima 100% keluaran terukur pengisi daya. Transisi ke mode daya terpisah sepenuhnya otomatis dan mulus.

Q2: Dapatkah kedua senjata mengisi daya merek kendaraan yang berbeda dengan standar konektor yang berbeda?

Ya. Stasiun Pengisian DC Pengisi Daya EV 50KW mendukung konfigurasi senjata campuran — misalnya, satu CCS2 dan satu CHAdeMO dalam unit yang sama. Setiap senjata beroperasi sebagai titik pengisian independen dengan protokol komunikasi dan pemantauan keselamatannya sendiri, melayani dua merek dan model EV berbeda secara bersamaan.

Q3: Apa yang terjadi jika salah satu senjata mengalami kesalahan selama sesi ganda?

Setiap senjata memiliki pemantauan isolasi independen, deteksi arus sisa, dan perlindungan suhu berlebih. Kesalahan pada satu senjata hanya mengakhiri sesi itu; senjata lainnya terus mengisi daya secara normal. Tombol berhenti darurat di panel depan mengisolasi kedua output secara instan jika diperlukan.

Q4: Jenis dinding apa yang cocok untuk memasang pengisi daya senjata ganda ini?

Unit ini dipasang pada kolom beton padat, batu bata, atau baja struktural menggunakan braket multi titik yang diperkuat. Kapasitas menahan beban harus dikonfirmasi selama survei lokasi. Panduan pemasangan kami menyediakan templat pemasangan lengkap dan spesifikasi jangkar untuk kontraktor listrik Anda.

Q5: Bagaimana cara kerja opsi alas?

Untuk lokasi tanpa dinding yang sesuai — seperti lahan terbuka atau tempat parkir baris tengah — tersedia alas baja galvanis opsional. Ini menggunakan braket pemasangan yang sama dengan versi dinding, tidak memerlukan perubahan perangkat keras internal. Alasnya mencakup saluran kabel terintegrasi dan pelat lantai, dan dapat dipasang di samping unit yang dipasang di dinding di lokasi yang sama.

Q6: Output daya apa yang tersedia, dan mengapa lebih rendah dibandingkan pengisi daya senjata ganda yang berdiri di lantai?

Stasiun Pengisian DC Pengisi Daya EV 50KW ini ditawarkan dengan total output 30kW hingga 80kW. Kisaran ini dioptimalkan untuk manajemen termal di dinding dan kapasitas listrik bangunan pada umumnya di lokasi seperti tempat parkir bawah tanah dan garasi kantor. Untuk kebutuhan daya yang lebih tinggi, pengisi daya DC dual-gun kami yang berdiri di lantai menawarkan konfigurasi 60kW hingga 240kW.

Q7: Bisakah setiap senjata ditagih dan dipantau secara terpisah?

Ya. Konektivitas OCPP 1.6J/2.0.1 melaporkan setiap senjata sebagai titik pengisian independen dengan log transaksi terpisah, pengukuran energi, dan diagnostik. Hal ini memungkinkan penagihan per rongga, penetapan harga per pengguna, dan pelacakan pemanfaatan mendetail — seolah-olah mengoperasikan dua pengisi daya terpisah dari satu unit fisik.

Q8: Apakah perawatan lebih rumit dengan dua senjata dalam satu unit yang dipasang di dinding?

Tidak. Panel depan menyediakan akses ke semua komponen yang dapat diservis. Modul daya individual dapat ditukar tanpa melepas unit dari dinding. Perawatan rutin — pembersihan filter, pemeriksaan kabel, pemeriksaan konektor — identik dengan unit senjata tunggal. Karena kedua senjata berbagi bank modul daya yang sama, inventaris suku cadang menjadi lebih sederhana dibandingkan dengan memelihara dua pengisi daya terpisah.
