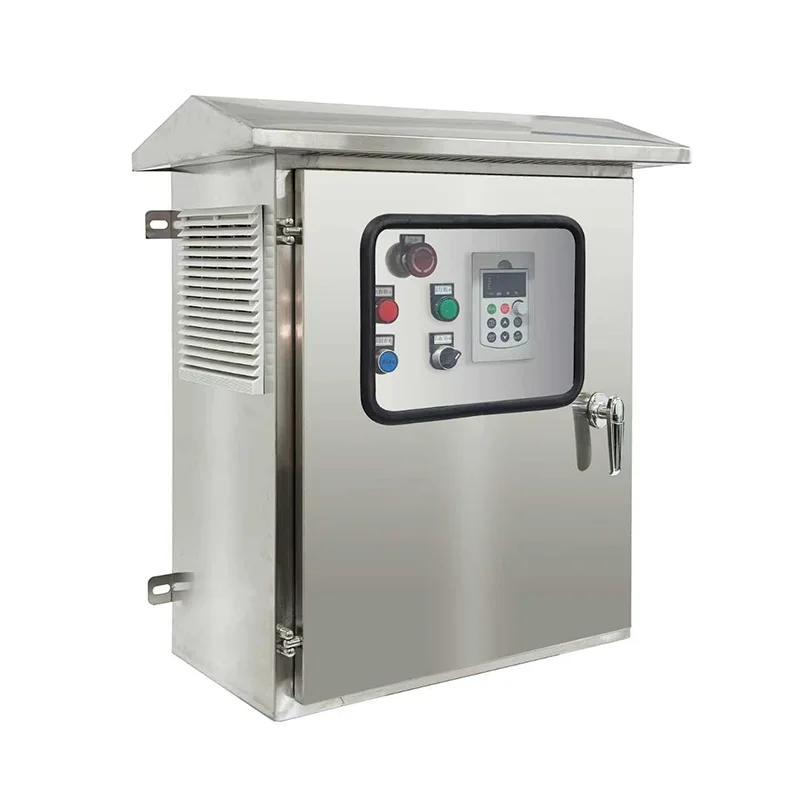

Kabinet Inverter Pemompaan Tenaga Surya

Bertempat di kabinet baja kokoh yang berdiri di lantai dengan peringkat IP54 atau lebih tinggi, sistem inverter ini mengintegrasikan rantai konversi daya penuh — perlindungan masukan DC, beberapa saluran masukan MPPT, tahap penggerak frekuensi variabel, penyaringan keluaran AC, dan pengontrol sistem yang komprehensif — semuanya sudah dipasangi kabel dan telah diuji di pabrik untuk penerapan di lapangan dengan cepat. Peringkat daya berkisar dari 2,2kW hingga lebih dari 250kW, mendukung motor pompa AC satu fasa dan tiga fasa pada voltase standar. Algoritme MPPT yang canggih mencapai efisiensi pelacakan >99%, secara dinamis menyesuaikan kecepatan motor secara real-time seiring perubahan radiasi matahari sepanjang hari, memastikan pengiriman air harian maksimum. Opsi masukan hibrid menerima pasokan cadangan jaringan AC atau generator diesel, yang secara otomatis beralih untuk mempertahankan keluaran air selama periode mendung atau pengoperasian malam hari. Perlindungan sistem terintegrasi mencakup pengoperasian kering, kelebihan beban, tegangan berlebih, tegangan kurang, kehilangan fasa, dan korsleting, sedangkan logika tidur dan bangun otomatis berdasarkan ambang batas daya minimum yang ditetapkan pengguna melindungi pompa dan panel. HMI layar sentuh grafis menampilkan data daya, voltase, aliran, dan energi secara real-time, dengan RS485 dan antarmuka GPRS/4G/Wi-Fi opsional yang memungkinkan pemantauan jarak jauh dan integrasi ke dalam platform SCADA atau IoT melalui Modbus. Semua komponen daya ditempatkan dalam kabinet yang dikontrol iklim dengan pendingin udara paksa yang terfilter, perlindungan lonjakan arus, dan kepatuhan penuh terhadap standar jaringan lokal dan IEC yang berlaku.

2. Aplikasi Ideal

Dirancang untuk pasokan air yang dapat diandalkan sepanjang tahun ketika listrik tidak dapat diandalkan atau tidak ada, Kabinet Inverter Pemompaan Tenaga Surya menyediakan kontrol pompa yang otonom dan tanpa pengawasan untuk sistem air pertanian, komunitas, dan industri.

Irigasi & Pertanian Pertanian

Skema irigasi skala besar, sistem irigasi tetes, dan operasi poros tengah di lahan pertanian terpencil merupakan kandidat yang ideal. Inverter menggerakkan pompa tiga fase berdaya tinggi langsung dari panel surya, menghasilkan aliran maksimum selama jam-jam puncak sinar matahari — tepatnya saat tanaman paling membutuhkan air. Kemampuan input hibrid memungkinkan pencadangan jaringan atau generator tanpa hambatan selama tahap pertumbuhan kritis. Tanpa baterai yang harus dirawat dan instalasi luar ruangan yang tahan terhadap cuaca, para petani mendapat manfaat dari pengurangan energi dan biaya operasional secara signifikan dibandingkan pemompaan bahan bakar diesel.

Pasokan Air Komunitas & Kota

Desa-desa pedesaan, pemukiman terpencil, dan otoritas air kota dapat menggunakan pompa lubang bor bertenaga surya untuk mengalirkan air minum bersih. Pengoperasian otomatis inverter — dimulai saat matahari terbit dan berhenti saat matahari terbenam atau saat tangki penyimpanan penuh — menghilangkan kebutuhan kehadiran operator setiap hari. Pemantauan jarak jauh melalui GPRS/4G memungkinkan otoritas air melacak status pompa, keluaran air, dan kesehatan sistem dari ruang kendali pusat, sehingga mengurangi biaya kunjungan ke lokasi. Konstruksi kabinet yang kokoh melindungi dari debu, serangga, dan cuaca musiman yang ekstrem.

Penyiraman Peternakan & Peternakan Terpencil

Peternakan sapi, peternakan domba, dan operasi penggembalaan terpencil yang tersebar di wilayah yang luas memerlukan pengiriman air yang andal ke tangki dan bak penyimpanan. Inverter terhubung langsung ke pompa lubang bor, menghilangkan logistik generator diesel dan biaya pengiriman bahan bakar. Pemompaan bertenaga surya secara alami sejalan dengan permintaan musim panas ketika konsumsi air hewan mencapai puncaknya. Perlindungan pengoperasian kering secara otomatis menghentikan pengoperasian pompa jika ketinggian air turun, sehingga mencegah kelelahan motor lubang bawah yang merugikan.

Pengolahan Air Industri & Air Limbah

Operasi penambangan, penggalian, dan pabrik industri di lokasi yang tidak terhubung dengan jaringan listrik dapat menggunakan sistem ini untuk proses pasokan air, dewatering, atau kolam pemindahan air limbah. Konstruksi kabinet inverter yang kokoh dengan penyaringan debu dan pendinginan aktif cocok untuk lingkungan industri yang keras. Integrasi input hibrid dengan generator cadangan yang ada memastikan pengoperasian yang berkelanjutan terlepas dari kondisi cuaca.

Pengendalian Desertifikasi & Proyek Lingkungan

Penanaman pohon skala besar, restorasi padang rumput, dan proyek irigasi gurun bergantung pada penyaluran air yang konsisten di lingkungan terpencil dan tidak ramah. Inverter pemompaan tenaga surya menyediakan pengoperasian otonom tanpa logistik bahan bakar, dengan pemantauan jarak jauh memungkinkan pengelolaan terpusat di beberapa lokasi pompa yang tersebar di wilayah yang luas.

3. Penyelaman Mendalam Teknis

Kabinet Inverter Pemompaan Tenaga Surya mengintegrasikan rangkaian konversi, kontrol, dan perlindungan daya yang lengkap ke dalam wadah terstandarisasi yang telah teruji di pabrik — mengurangi rekayasa lokasi, mempercepat commissioning, dan memaksimalkan keandalan jangka panjang.

MPPT Multi-Saluran dan Arsitektur Input DC

Rangkaian surya dihubungkan ke inverter melalui beberapa saluran masukan MPPT independen, masing-masing dengan sekering DC khusus, perangkat pelindung lonjakan arus, dan switchgear isolasi yang ditempatkan di bagian masukan kabinet. Pengontrol MPPT secara terus-menerus memindai tegangan rangkaian pada rentang yang luas (biasanya 460V–850VDC untuk sistem yang lebih besar) untuk menemukan titik daya maksimum, sehingga mencapai efisiensi pelacakan statis >99%. Konfigurasi saluran MPPT ganda atau tiga memungkinkan string dengan orientasi, sudut kemiringan, atau profil bayangan berbeda untuk beroperasi secara optimal, sehingga secara signifikan meningkatkan total hasil energi harian dibandingkan dengan desain MPPT tunggal.

Konversi DC-ke-AC dan Penggerak Frekuensi Variabel

Bus DC yang diatur MPPT menyalurkan tahap penggerak frekuensi variabel berkinerja tinggi yang dibangun berdasarkan modul IGBT generasi keenam dan kontrol DSP berkecepatan tinggi. Inverter mensintesis keluaran PWM sinusoidal dengan voltase dan frekuensi yang dapat disesuaikan (0–50/60Hz atau lebih lebar), memungkinkan kontrol motor soft-start tanpa arus masuk — penting untuk melindungi belitan pompa submersible. Kontrol V/f tingkat lanjut dengan kompensasi slip, peningkatan torsi, dan kurva optimalisasi energi otomatis menyesuaikan karakteristik motor pada rentang kecepatan penuh. Penyaringan keluaran — menggunakan DC link choke, reaktor keluaran, dan filter dV/dt jika diperlukan — memastikan kabel panjang berjalan antara inverter dan pompa lubang bor tanpa tekanan isolasi motor atau arus bantalan.

Manajemen Input Daya Hibrid

Fungsi transfer dan sinkronisasi otomatis terintegrasi menerima input AC tambahan dari jaringan listrik atau generator diesel. Pengontrol sistem terus-menerus membandingkan daya PV yang tersedia dengan daya pengoperasian pompa yang diperlukan. Ketika radiasi matahari turun di bawah ambang batas yang ditentukan pengguna, masukan AC secara otomatis menambah atau menggantikan pasokan PV — menjaga keluaran air tanpa gangguan. Mode prioritas AC-only, PV-only, dan hybrid dapat dikonfigurasi oleh pengguna. Mode prioritas PV memaksimalkan pemanfaatan tenaga surya sementara menggunakan AC hanya untuk cakupan kekurangan, meminimalkan biaya bahan bakar atau listrik.

Algoritma Perlindungan Khusus Pompa

Pengontrol tertanam menerapkan serangkaian perlindungan khusus pompa yang tidak ditemukan di VFD generik. Deteksi pengoperasian kering memantau arus motor, faktor daya, dan frekuensi secara real-time, mengidentifikasi ciri khas beban rendah dari pompa tanpa cat dasar atau pompa pengoperasian kering dalam waktu satu detik setelah deteksi, kemudian memulai pematian otomatis dan upaya rutin memulai ulang dengan waktu tertentu. Perlindungan daya minimum mencegah pengoperasian kecepatan rendah yang tidak efisien sehingga membuang-buang air tanpa pemompaan yang produktif. Mode tidur aktif ketika tenaga surya yang tersedia turun di bawah ambang batas bangun yang ditetapkan pengguna, memasuki status pemantauan daya rendah dan secara otomatis dilanjutkan ketika radiasi kembali. Deteksi air penuh dari saklar pelampung di tingkat tangki atau input transduser tekanan menghentikan pompa untuk mencegah luapan, terlepas dari siklus matahari harian.

Rekayasa Kabinet dan Perlindungan Lingkungan

Kabinet berdiri di lantai dibuat dari lembaran baja galvanis dengan lapisan akhir berlapis bubuk tahan cuaca, mencapai peringkat IP54, IP55, atau IP65 tergantung pada spesifikasi model. Kabinet dibagi menjadi beberapa kompartemen fungsional — input DC, konversi daya, kontrol, dan output AC — dengan pintu berengsel dan bergasket yang menyediakan akses langsung ke semua komponen yang dapat diservis. Sistem pendingin udara paksa yang terfilter dengan kipas berkecepatan variabel yang dikontrol suhu menjaga lingkungan internal optimal untuk elektronika daya. Saluran masuk udara menggunakan filter efisiensi tinggi yang cocok untuk lingkungan pertanian berdebu; versi tropis menambahkan lapisan konformal pada semua PCB untuk wilayah dengan kelembapan tinggi. Pemanas anti-kondensasi terintegrasi yang dikontrol secara termostatik tersedia untuk penerapan di iklim dingin.

Kontrol, HMI, dan Konektivitas Jarak Jauh

HMI layar sentuh berwarna yang dipasang di pintu memberikan status sistem sekilas termasuk daya masukan PV, kecepatan motor, tegangan keluaran, frekuensi, hasil energi harian, dan penyaluran air kumulatif (dihitung dari kurva pompa atau masukan pengukur aliran). Pengaturan parameter dilindungi kata sandi dengan berbagai tingkat akses. Antarmuka komunikasi standar mencakup RS485 (Modbus RTU) untuk integrasi SCADA, dengan modul opsional GPRS, 4G, Wi-Fi, atau Ethernet untuk pemantauan jarak jauh berbasis cloud. Platform ini memungkinkan start/stop jarak jauh, perubahan parameter, pengenalan alarm, dan pencatatan data — memungkinkan satu operator untuk mengelola lusinan lokasi pompa yang tersebar.

4.Pertanyaan yang Sering Diajukan

Q1: Jenis pompa dan ukuran motor apa yang dapat dikendarai inverter ini?

Sistem ini mendukung motor induksi AC tiga fase dan motor sinkron magnet permanen dalam konfigurasi pompa submersible dan permukaan. Peringkat daya berkisar dari 2,2kW hingga lebih dari 250kW. Aplikasi umum termasuk pompa sumur dalam, pompa sentrifugal horizontal, dan pompa turbin. Kami akan membantu mencocokkan kapasitas inverter dengan data pelat nama motor pompa Anda.

Q2: Apakah sistem memerlukan baterai?

Tidak. Inverter menggerakkan pompa langsung dari panel surya, tanpa memerlukan bank baterai. Air dipompa pada siang hari dan disimpan dalam tangki, reservoir, atau tangki header – yang jauh lebih hemat biaya dibandingkan menyimpan listrik dalam baterai. Jika pasokan air 24 jam diperlukan, input AC hibrid opsional dapat mengaktifkan listrik jaringan atau generator selama kegelapan.

Q3: Berapa banyak panel surya yang saya perlukan, dan bagaimana cara menghubungkannya?

Konfigurasi panel ditentukan oleh daya pompa Anda, target volume air harian, dan radiasi matahari setempat. Rentang tegangan MPPT inverter (biasanya 460–850VDC untuk sistem tiga fase) menentukan panjang rangkaian seri. Teknisi penjualan kami akan menghitung ukuran array dan konfigurasi string berdasarkan kuesioner situs sederhana. Kabinet mencakup bagian penggabung DC dengan input menyatu, menyederhanakan pengkabelan array.

Q4: Apa yang terjadi pada hari berawan atau saat sinar matahari rendah?

Inverter memperlambat motor pompa seiring berkurangnya tenaga surya, mempertahankan aliran air yang terus menerus namun berkurang. Jika daya turun di bawah ambang batas minimum yang ditetapkan pengguna, sistem akan memasuki mode tidur dan secara berkala memeriksa pancaran yang dipulihkan. Jika sistem dilengkapi dengan opsi masukan hibrid AC, daya jaringan atau generator secara otomatis menambah atau menggantikan tenaga surya selama periode radiasi rendah.

Q5: Perlindungan apa yang diterapkan pada pompa?

Algoritme perlindungan yang komprehensif mencakup pengoperasian kering, kelebihan beban, arus lebih, tegangan lebih, tegangan kurang, kehilangan fasa, korsleting, dan suhu berlebih. Deteksi dry-running sangat penting untuk aplikasi lubang bor; pengontrol mengidentifikasi kondisi beban rendah yang umum terjadi pada pompa kering dalam hitungan detik dan mati sebelum terjadi kerusakan motor, kemudian memulai siklus restart berwaktu otomatis.

Q6: Bisakah inverter dipasang di luar ruangan?

Ya. Kabinet diberi peringkat IP54, IP55, atau IP65 tergantung spesifikasi, dan dirancang untuk pemasangan permanen di luar ruangan. Ini mencakup ventilasi terfilter, gasket pintu tertutup, dan lapisan tahan UV. Untuk lingkungan ekstrem, tersedia opsi tambahan seperti kanopi kerai, penyaringan debu yang ditingkatkan, dan pemanas anti-kondensasi internal.

Q7: Bagaimana sistem dipantau dan dikendalikan dari jarak jauh?

RS485 Modbus RTU standar memungkinkan integrasi SCADA atau HMI lokal. Modul opsional GPRS/4G, Wi-Fi, atau Ethernet memungkinkan pemantauan jarak jauh berbasis cloud melalui portal web atau aplikasi seluler. Anda dapat melihat status waktu nyata, menerima pemberitahuan alarm, mengunduh data historis, dan menyesuaikan parameter dari jarak jauh. Hal ini sangat berharga untuk situs-situs di wilayah geografis yang tersebar.

Q8: Perawatan apa yang dibutuhkan kabinet?

Perawatan rutin sangat minim: pembersihan atau penggantian filter udara setiap triwulan, inspeksi visual sambungan kabel dan segel pintu, dan pengujian fungsional tahunan perangkat perlindungan. Desain akses depan kabinet berarti semua komponen — sekering, kontaktor, PCB kontrol, dan modul daya — dapat dijangkau tanpa melepas penutupnya.

5. Otoritas Pertanian Regional — Penerapan Irigasi Tenaga Surya Skala Besar

Latar belakang

Otoritas pembangunan pertanian pemerintah di wilayah semi-kering di Afrika Sub-Sahara berencana mengganti pompa irigasi bertenaga diesel dengan energi surya di beberapa koperasi pertanian. Proyek ini menargetkan 20 lokasi lubang bor yang tersebar di wilayah geografis yang luas, masing-masing memasok air untuk hortikultura dan tanaman ladang dengan irigasi tetes. Logistik bahan bakar diesel menyumbang lebih dari 60% biaya operasional, dan kerusakan generator sering kali mengganggu irigasi selama periode pertumbuhan kritis.

Tantangannya

Masing-masing lokasi menyajikan profil serupa: pompa lubang bor submersible tiga fase berkekuatan 15kW hingga 45kW, lokasi terpencil tanpa koneksi jaringan listrik, dan musim kemarau yang bertepatan dengan puncak penyinaran matahari. Persyaratan otoritas menuntut:

●  Tanpa ketergantungan baterai untuk meminimalkan biaya modal dan penggantian

●  Kemampuan mengalirkan volume air maksimum pada tengah hari ketika evapotranspirasi tanaman berada pada titik tertinggi

●  Perlindungan pompa submersible yang mahal terhadap pengeringan di lubang bor dengan keluaran air yang bervariasi

●  Pemantauan terpusat dari jarak jauh terhadap 20 lokasi dari kantor pusat regional

●  Konstruksi kokoh yang tahan terhadap debu sepanjang tahun, hujan musiman, dan suhu sekitar yang mencapai 45°C

Mengapa Lemari Inverter Pemompaan Tenaga Surya?

Solusi inverter model kabinet dipilih karena pengirimannya yang terintegrasi penuh dan telah diuji sebelumnya. Setiap kabinet tiba di lokasi yang telah dilengkapi kabel dengan proteksi input DC, modul MPPT, tahap penggerak VFD, penyaringan output, dan pengontrol sistem — hanya memerlukan koneksi ke susunan PV dan kabel pompa untuk commissioning.

MPPT multi-saluran memungkinkan susunan tenaga surya di setiap lokasi dibagi menjadi rangkaian yang berorientasi sedikit ke timur dan barat, sehingga memperpanjang jam pemompaan efektif melebihi konfigurasi murni yang menghadap ke selatan. Opsi input AC hibrid ditentukan untuk dua lokasi terbesar, memungkinkan generator cadangan kecil untuk melengkapi selama periode mendung yang berkepanjangan atau untuk irigasi sesekali di malam hari.

Yang terpenting, perlindungan pengoperasian kering khusus pompa ini memberikan keyakinan kepada pihak berwenang bahwa pompa lubang bor yang ada – dengan biaya hangus yang signifikan – akan terlindungi. Logika tidur dan bangun otomatis berarti tidak diperlukan kehadiran operator setiap hari; sistem dimulai secara otomatis saat fajar dan berhenti ketika tangki penyimpanan memberi sinyal penuh.

Penyebaran

Dua puluh Kabinet Inverter Pemompaan Tenaga Surya dengan daya mulai dari 18,5kW hingga 45kW dikerahkan di seluruh komunitas pertanian yang bekerja sama. Setiap kabinet dilengkapi saluran MPPT ganda, opsi input AC hybrid pada dua unit terbesar, dan pemantauan jarak jauh GPRS terintegrasi yang terhubung ke platform SCADA pusat otoritas. Instalasi dan commissioning diselesaikan oleh kontraktor listrik lokal selama tiga bulan di musim kemarau. Pompa lubang bor yang ada tetap dipertahankan dan dihubungkan langsung ke inverter baru.

Hasil

●  Biaya bahan bakar diesel di 20 lokasi tersebut turun hingga mendekati nol, dengan cadangan generator yang digunakan kurang dari 2% dari total jam operasional tahunan.

●  Volume penyaluran air menyamai atau melampaui batas dasar pemompaan bahan bakar diesel, dengan perpanjangan jangka waktu MPPT yang menambah sekitar 1,5 jam pemompaan ekstra efektif setiap hari.

●  Tidak ada satu pun kegagalan motor pompa yang terjadi dalam 18 bulan pertama pengoperasian, hal ini disebabkan oleh kontrol soft-start dan perlindungan pengoperasian kering.

●  Teknisi otoritas memantau seluruh 20 situs dari satu dasbor, menerima peringatan SMS otomatis untuk kondisi kesalahan apa pun, sehingga mengurangi biaya kunjungan situs secara signifikan.

●  Keberhasilan penerapan awal ini telah menyebabkan pemerintah mengalokasikan dana untuk 35 sistem kabinet tambahan pada tahap berikutnya, memperluas irigasi tenaga surya ke komunitas pertanian baru.
