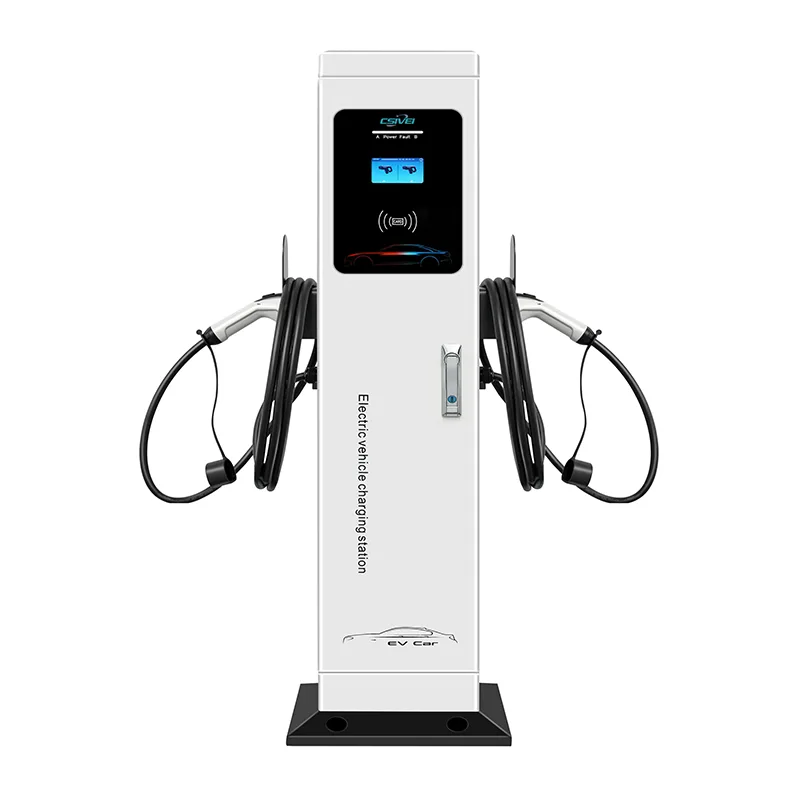

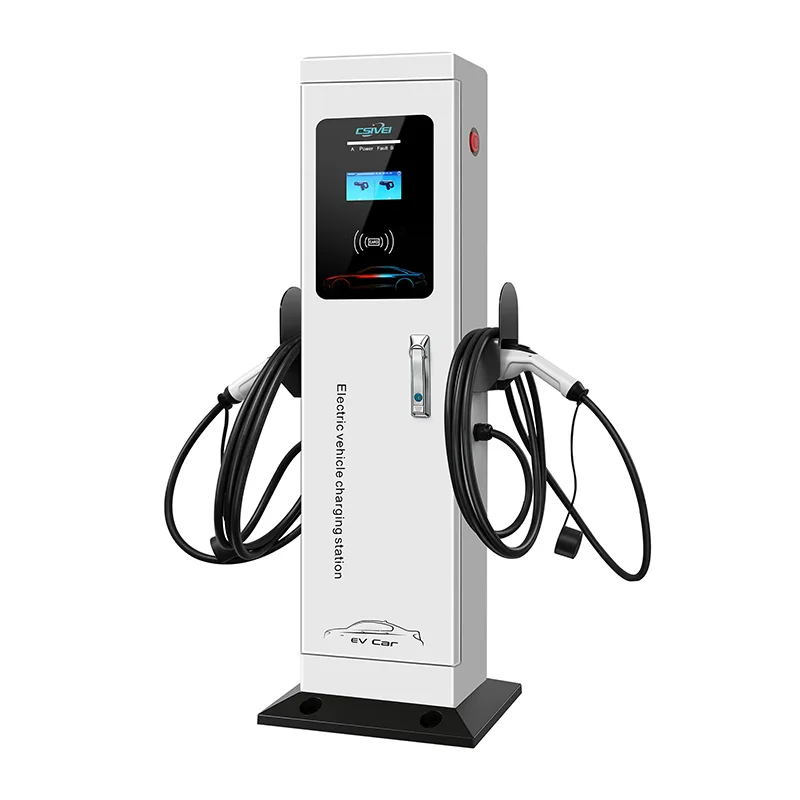

Stasiun Pengisian AC Berdiri Senjata Ganda

Pengisi daya AC yang berdiri di lantai ini mendukung 7kW, 11kW, atau 22kW per senjata, dengan total output dikelola oleh pengontrol beban dinamis bawaan. Ketika dua kendaraan dihubungkan, daya yang tersedia akan dibagi secara cerdas — misalnya, model 22kW per senjata pada pasokan tiga fase 32A dapat menyalurkan 11kW ke setiap kendaraan secara bersamaan, atau 22kW penuh ke satu kendaraan ketika satu ruang kosong. Alas dipasang pada bantalan beton atau permukaan beraspal dengan empat baut jangkar, sehingga tidak memerlukan struktur dinding. Dua konektor Tipe 2 terpisah dengan kabel sepanjang 5 meter dan sarung kabel individual menjaga setiap rongga tetap rapi dan mudah digunakan. Otentikasi berbasis RFID dan aplikasi memungkinkan akses independen dan penagihan per senjata, sementara konektivitas OCPP 1.6J mengintegrasikan kedua senjata sebagai titik pengisian terpisah ke dalam backend jaringan mana pun. Penutup baja galvanis berperingkat IP55 dengan ketahanan benturan IK10 tahan terhadap kondisi luar ruangan sepanjang tahun, dari -30°C hingga +55°C. Keamanan kelistrikan yang komprehensif mencakup perlindungan arus sisa sensitif DC Tipe A + 6mA, arus lebih, tegangan lebih, dan perlindungan lonjakan arus per senjata, ditambah penghentian darurat pusat. Dengan desain satu alas dua ruang, Stasiun Pengisian AC Berdiri Dual-Gun secara signifikan mengurangi biaya pemasangan, pemasangan kabel, dan pemeliharaan untuk proyek multi-ruang.

Aplikasi Ideal

Ketika parkir jangka panjang memenuhi kebutuhan untuk melayani beberapa ruang secara efisien, Stasiun Pengisian AC Berdiri Dual-Gun memotong separuh biaya perangkat keras dan pemasangan dengan mengisi daya dua kendaraan dari satu tiang penyangga mandiri.

Komunitas Perumahan & Kompleks Apartemen

Untuk properti multi-hunian dengan parkir luar ruangan khusus, satu dudukan senjata ganda yang ditempatkan di antara dua ruang residen yang ditetapkan menyediakan masing-masing titik pengisian daya pribadi. Penghuni mengautentikasi dengan kartu RFID mereka sendiri, dan sesi ditagihkan ke rekening apartemen individu. Alas bersama berarti lebih sedikit pondasi dan aliran listrik di rumah, sehingga mengurangi biaya pemasangan dan kekacauan visual di seluruh lahan lanskap.

Parkir Karyawan Tempat Kerja & Taman Bisnis

Perusahaan yang menawarkan pengisian daya kendaraan listrik sebagai tunjangan karyawan dapat melayani dua tempat parkir yang berdekatan dari satu pengisi daya. Karyawan menyambungkannya pada saat kedatangan dan menerima tagihan penuh pada akhir hari kerja. Backend OCPP memungkinkan penagihan per pengguna atau alokasi gratis, sementara jejak senjata ganda menjaga area sirkulasi tetap terbuka. Penyeimbangan beban dinamis memastikan kapasitas listrik di lokasi tidak pernah terlampaui, meskipun semakin banyak pengisi daya yang ditambahkan.

Hotel, Resor & Tempat Rekreasi

Parkir tamu di hotel dan resor sering kali dilengkapi dengan teluk berpasangan di lahan terbuka atau di bawah bangunan peneduh. Pengisi daya AC dengan dua senjata yang berdiri di antara dua rongga menghadirkan kemudahan kendaraan listrik premium tanpa mengacaukan lanskap. Para tamu mengautentikasi melalui kode QR atau kunci kamar, dan hotel dapat mengatur pengisian daya gratis atau berbayar per bay dari dasbor pusat.

Depo Armada & Car-Share

Armada berukuran kecil hingga menengah yang mengoperasikan kendaraan listrik ringan – seperti pusat persewaan mobil, pusat kendaraan bermotor kota, atau layanan berbagi mobil perusahaan – dapat memarkir dua kendaraan per pengisi daya dalam semalam. Pengisian daya terjadwal melalui sesi urutan backend untuk mengoptimalkan biaya energi, sementara pengukuran independen per senjata melacak konsumsi berdasarkan kendaraan atau departemen. Desain yang berdiri bebas memungkinkan perubahan tata letak yang fleksibel seiring dengan perkembangan komposisi armada.

Kavling Permukaan Umum & Kota

Tempat parkir milik kota dan area pinggir jalan dapat melipatgandakan cakupan pengisian daya tanpa menggandakan jumlah posko. Satu tiang di antara dua ruang kendaraan listrik yang ditandai memberikan pemandangan jalan yang lebih bersih dan lebih sedikit hambatan bagi pejalan kaki. Manajemen kabel yang terintegrasi membuat jalur berjalan lancar, dan penagihan ganda yang independen memudahkan penegakan hukum dan pengumpulan pendapatan.

Penyelaman Mendalam Teknis

Stasiun Pengisian Daya AC Berdiri Dual-Gun mengintegrasikan dua titik pengisian daya yang dikontrol secara independen ke dalam satu alas kompak, menggabungkan manajemen daya cerdas dengan teknik luar ruangan yang tangguh.

Penyeimbangan Beban Cerdas Saluran Ganda

Pengontrol manajemen energi onboard memantau kapasitas pasokan yang tersedia dan permintaan kedua kendaraan yang terhubung secara real time. Ketika hanya satu kendaraan yang dicolokkan, arus pengenal penuh — hingga 32A per fase — disalurkan ke senjata tersebut. Ketika kendaraan kedua terhubung, pengontrol secara dinamis mendistribusikan arus antara dua stopkontak. Dalam konfigurasi tiga fase 22kW dengan pasokan 32A, setiap senjata menerima 11kW (16A per fase) secara bersamaan. Sistem ini juga dapat dikonfigurasi dengan pemisahan statis atau alokasi prioritas, sehingga memberikan lebih banyak daya ke ruang yang ditentukan jika diperlukan. Hal ini mencegah pemutusan utama sekaligus memaksimalkan pemanfaatan koneksi jaringan yang tersedia.

Pengukuran dan Kontrol Independen Per Senjata

Setiap output diperlakukan sebagai titik pengisian daya terpisah yang sesuai dengan IEC 61851-1. Dua mikrokontroler khusus mengelola sinyal Control Pilot, terus berkomunikasi dengan pengisi daya di setiap kendaraan. Pengukuran energi per senjata menggunakan meteran bersertifikasi MID (opsional), memberikan akurasi tingkat penagihan untuk aplikasi pendapatan. Kontrol relai, deteksi kesalahan, dan pencatatan sesi sepenuhnya independen per saluran, artinya kesalahan pada satu senjata tidak memengaruhi senjata lainnya.

Perlindungan Listrik Komprehensif

Pengisi daya ini dilengkapi perangkat arus sisa Tipe A dengan deteksi sensitif DC 6mA sesuai IEC 62955, yang melindungi kedua senjata dari arus kebocoran pembumian AC dan DC. Perlindungan arus lebih, tegangan lebih dan tegangan rendah independen disediakan untuk setiap saluran, bersama dengan perangkat perlindungan lonjakan arus. Jika terjadi kondisi kesalahan apa pun, relai bermotor khusus akan memutus keluaran yang terpengaruh dalam waktu milidetik. Tombol berhenti darurat pusat yang dapat dikunci menyediakan isolasi manual untuk kedua senjata.

Alas Siap Pakai Luar Ruangan yang Kokoh

Alasnya dibuat dari baja galvanis dengan lapisan bubuk yang distabilkan UV, mencapai peringkat IP55 dan IK10. Kolom dipasang pada bantalan beton atau permukaan beraspal melalui pelat dasar berukuran berat dengan empat baut jangkar. Opsi entri kabel bawah dan belakang mengakomodasi saluran bawah tanah yang ada. Desain kolom berventilasi dengan sumbat pembuangan berfilter mencegah kondensasi internal. Semua PCB dan konektor dilapisi secara sesuai terhadap kelembapan dan udara yang mengandung garam.

Antarmuka Pengguna dan Konektivitas

Layar LED pusat 4,3 inci atau layar sentuh opsional memberikan status sesi untuk kedua senjata secara bersamaan. Dua pembaca RFID — satu per sisi — memungkinkan otentikasi pengguna independen. Pilihan komunikasi termasuk 4G, Wi-Fi, dan Ethernet. Pengontrol tertanam mendukung OCPP 1.6J/2.0.1, memungkinkan pelaporan transaksi per senjata, start/stop jarak jauh, pembaruan firmware, dan profil pengisian daya cerdas. Mode offline menyimpan transaksi secara lokal dan melakukan sinkronisasi ketika konektivitas kembali.

Manajemen Kabel

Setiap senjata dilengkapi dengan kabel Tipe 2 sepanjang 5 meter (Tipe 1 opsional). Sarung kabel khusus yang dipasang di samping menahan kedua kabel dari tanah, diposisikan untuk kemudahan koneksi satu tangan. Desain sarung mengarahkan kabel ke luar dan ke bawah, mencegah kekusutan di antara kedua senjata dan menjaga jalan setapak tetap aman.

Integrasi Energi Siap

Antarmuka Modbus RTU/TCP memungkinkan integrasi dengan sistem manajemen gedung, inverter surya, dan penyimpanan baterai. Pengisi daya dapat merespons sinyal manajemen beban eksternal untuk menyelaraskan pengisian daya dengan generasi terbarukan atau menghindari jendela permintaan puncak. Hal ini menjadikannya partisipan aktif dalam strategi energi yang lebih luas.

Pertanyaan yang Sering Diajukan

Q1: Bisakah kedua senjata mengisi daya dengan kekuatan penuh secara bersamaan?

Total output ditentukan oleh kapasitas pasokan yang tersedia. Dalam konfigurasi tipikal 22kW per senjata dengan pasokan tiga fase 32A, kedua senjata dapat menghasilkan 11kW secara bersamaan. Jika hanya satu kendaraan yang terhubung, ia menerima 22kW penuh. Tim kami akan membantu Anda mengukur pasokan listrik agar sesuai dengan target keluaran Anda.

Q2: Bisakah setiap senjata ditagih secara terpisah?

Ya. Setiap keluaran memiliki pengukur energi dan identitas titik pengisian OCPP sendiri. Backend melihat dua titik tagihan terpisah dalam satu unit fisik, memungkinkan penagihan independen per pengguna, pelacakan sesi, dan penetapan tarif.

Q3: Bagaimana jika salah satu senjata mengalami kerusakan?

Deteksi kesalahan dan perlindungan sepenuhnya independen per senjata. Kesalahan pada satu keluaran hanya mengakhiri sesi itu; yang lainnya terus mengisi daya secara normal. Perhentian darurat pusat mengisolasi kedua senjata bila diperlukan.

Q4: Apa saja persyaratan instalasinya?

Baut alas ke bantalan beton datar atau permukaan beraspal. Pasokan tiga fasa atau satu fasa yang sesuai harus dialirkan ke titik masuk pelat dasar. Tidak diperlukan dinding atau struktur pemasangan tambahan. Kami menyediakan panduan instalasi sipil dan listrik secara rinci.

Q5: Dapatkah pengisi daya ini digunakan di luar ruangan?

Ya. Penutup baja galvanis berperingkat IP55 dan IK10 dirancang untuk pemasangan permanen di luar ruangan pada suhu dari -30°C hingga +55°C. Ini tahan terhadap hujan, debu, paparan sinar UV, dan udara pantai.

Q6: Platform backend dan pembayaran apa yang didukungnya?

Pengisi daya ini sesuai dengan OCPP 1.6J dan 2.0.1 dan telah diuji dengan semua platform manajemen jaringan pengisian daya utama. Jika Anda memiliki backend khusus, tim dukungan kami dapat membantu integrasi selama commissioning.

Q7: Bagaimana cara pemeliharaan dibandingkan dengan dua pengisi daya senjata tunggal yang terpisah?

Perawatan rutin dikurangi setengahnya — satu alas untuk diperiksa, satu set filter untuk dibersihkan, dan satu papan utama untuk diakses. Pintu depan menyediakan akses penuh ke semua bagian yang dapat diservis. Komponen utama bersifat modular dan dapat diganti tanpa melepas unit dari alasnya.

Sorotan Pelanggan

Taman Bisnis Korporat — Peluncuran Pengisian Kendaraan Listrik Karyawan

Latar belakang

Sebuah kawasan bisnis besar yang menampung beberapa perusahaan teknologi dan jasa keuangan berencana menambahkan pengisian daya kendaraan listrik di tempat parkir karyawannya yang terbuka. Permintaan karyawan meningkat pesat, dan tim manajemen properti ingin menawarkan penagihan sebagai tunjangan karyawan sekaligus menjaga biaya pemasangan tetap terkendali dan melestarikan lingkungan parkir yang indah.

Tantangannya

Tempat parkirnya ditata dalam barisan panjang teluk berpasangan, dengan pulau-pulau indah yang memisahkan setiap baris ganda. Proposal awal mempertimbangkan pendekatan pengisi daya yang dipasang di dinding, namun tidak ada dinding yang sesuai dalam jangkauan tempat yang ditunjuk untuk kendaraan listrik. Pengisi daya senjata tunggal yang berdiri di lantai juga dipertimbangkan, tetapi akan memerlukan satu alas per ruang - yang berarti dua alas, dua fondasi, dan dua parit kabel untuk setiap dua ruang yang berdekatan. Pada skala proyek, hal ini akan meningkatkan material, biaya tenaga kerja, dan kekacauan visual secara signifikan.

Infrastruktur kelistrikan juga menjadi kendala. Setiap pilar pengumpan melayani zona sekitar 20 teluk. Memasang pengisi daya dalam jumlah besar per zona memerlukan manajemen beban yang hati-hati untuk menghindari kelebihan beban pada sirkuit yang ada.

Mengapa Pengisi Daya AC Berdiri Dual-Gun?

Tata letak ruang berpasangan adalah pemicunya. Alas senjata ganda dapat dipasang di pulau bersama antara dua teluk yang berdekatan, berfungsi baik dari satu pondasi dan satu saluran listrik. Ini berarti:

Satu alas, bukan dua per pasangan rongga — pengurangan 50% pada perangkat keras, fondasi, dan waktu pemasangan.

Satu kabel daya dijalankan per dua ruang, menggunakan kapasitas pengumpan yang ada secara lebih efisien.

Tampilan lanskap yang lebih bersih dengan postingan yang lebih sedikit.

 Penyeimbangan beban dinamis memastikan bahwa meskipun dua kendaraan sedang mengisi daya, penarikan gabungan tetap berada dalam kapasitas sirkuit.

Karyawan akan mengautentikasi dengan kartu akses perusahaan mereka, dan setiap senjata ditetapkan sebagai titik penagihan independen dalam backend OCPP. Perusahaan dapat mensubsidi biaya untuk staf mereka sendiri sementara ruang pengunjung dapat beroperasi dengan sistem berbayar — semuanya dikelola dari satu platform.

Penyebaran

Empat puluh pengisi daya AC berdiri senjata ganda 22kW kami (Tipe 2) dipasang di seluruh zona parkir karyawan utama, melayani 80 ruang EV khusus. Masing-masing alas dipasang pada pulau lanskap yang ada, dengan daya disuplai dari pilar pengumpan terdekat. Pemasangan dilakukan bertahap selama empat akhir pekan untuk menghindari gangguan parkir pada hari kerja. Backend OCPP terintegrasi dengan sistem kontrol akses masing-masing perusahaan penyewa, sehingga karyawan cukup mengetuk lencana RFID yang ada.

Hasil

●  Kapasitas pengisian daya EV disalurkan ke 80 bay hanya dengan menggunakan 40 pengisi daya, sehingga menghemat biaya peralatan dan pemasangan sekitar 45% dibandingkan dengan alternatif senjata tunggal.

●  Masukan dari karyawan sangat positif, dan penagihan disebut-sebut sebagai fasilitas terbaik di tempat kerja.

●  Manajemen properti melaporkan tidak ada masalah kapasitas listrik berkat penyeimbangan beban dinamis, yang menjaga permintaan puncak per sirkuit tetap dalam batasnya.

●  Instalasi yang bersih dan rapi menjaga estetika taman parkir, sehingga memenuhi pedoman arsitektur taman.

●  Menyusul keberhasilan peluncuran ini, kawasan bisnis tersebut telah menambahkan pengisi daya senjata ganda di dua zona parkir lainnya dengan menggunakan spesifikasi yang sama.
