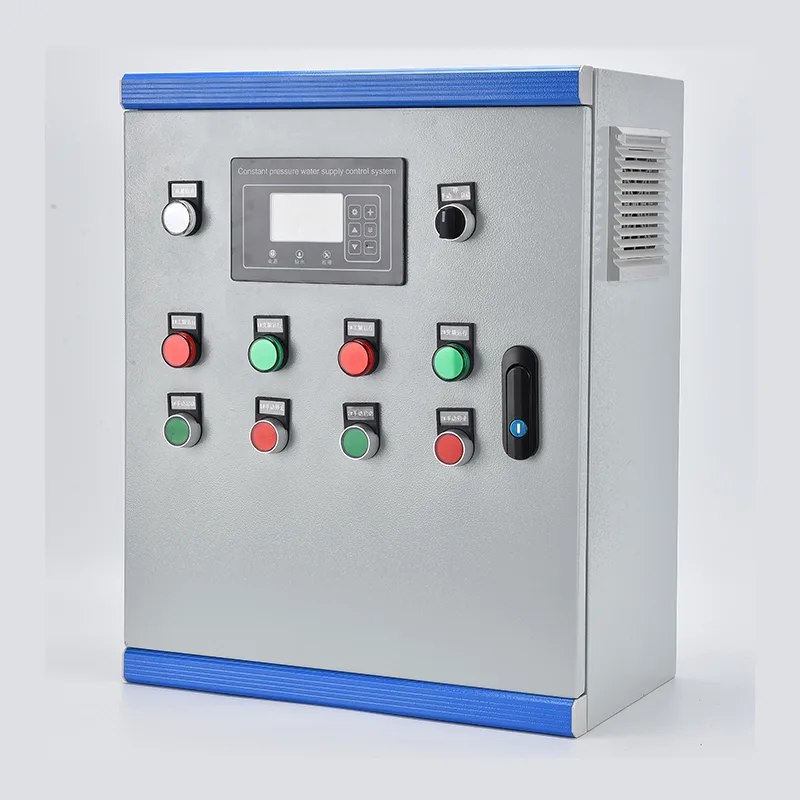

Kabinet Kontrol Pasokan Air Tekanan Konstan

Kabinet Kontrol Pasokan Air Tekanan Konstan mengintegrasikan VFD, PLC atau pengontrol pompa khusus, pemutus sirkuit masuk, kontaktor keluaran per pompa, trafo kontrol, dan antarmuka pemancar tekanan ke dalam satu wadah yang berdiri di lantai. Peringkat daya berkisar 0,75 kW hingga 400 kW pada 380–480 V tiga fase. Sensor tekanan pada header utama menyalurkan sinyal 4–20 mA ke pengontrol, yang secara terus menerus membandingkan tekanan aktual terhadap tekanan yang ditentukan pengguna dan menyesuaikan frekuensi keluaran VFD melalui loop PID untuk mempertahankan regulasi dalam ±0,02 MPa. Dalam sistem multi-pompa, pompa utama beroperasi di bawah kendali VFD sementara pompa lag dihidupkan atau dilepaskan secara berurutan seiring dengan fluktuasi permintaan. Neraca rotasi tugas berjalan berjam-jam di semua pompa. Perlindungan mencakup pengoperasian kering, kelebihan beban, kehilangan fasa, korsleting, dan tekanan berlebih. Layar sentuh HMI yang dipasang di pintu menampilkan tekanan sistem, status pompa, frekuensi, log kesalahan, dan data energi. Komunikasi melalui Modbus RTU/TCP atau gateway cloud 4G opsional memungkinkan pemantauan jarak jauh dan integrasi SCADA. Penutup dibuat dari baja galvanis dengan lapisan bubuk, dengan standar IP54 atau hingga IP65 untuk penggunaan di luar ruangan.

Aplikasi Ideal

Ketika tekanan air harus tetap konsisten meskipun permintaan berubah, Kabinet Kontrol Pasokan Air Tekanan Konstan menggantikan penyimpanan gravitasi dan pemompaan berkecepatan tetap dengan kontrol otomatis yang responsif terhadap permintaan.

Stasiun Pasokan & Booster Air Kota

Jaringan air perkotaan mengalami perubahan tekanan yang besar antara jam sibuk dan periode aliran rendah pada malam hari. Kabinet mempertahankan tekanan konstan pada titik jaringan yang ditentukan dengan memodulasi kecepatan dan staging pompa, menghilangkan penurunan dan lonjakan yang membebani sambungan pipa dan menimbulkan keluhan layanan. Untuk stasiun booster di sepanjang saluran transmisi yang panjang, loop PID beradaptasi dengan perubahan tekanan hulu dan offtake hilir yang bervariasi.

Bangunan Perumahan & Komersial Bertingkat Tinggi

Menara apartemen, hotel, dan blok perkantoran memerlukan tekanan yang dapat diandalkan di lantai atas. Kabinet bertekanan konstan dengan beberapa pompa multi-tahap vertikal secara otomatis menyesuaikan keluaran agar sesuai dengan permintaan berdasarkan tingkat hunian — lebih rendah pada tengah hari, lebih tinggi pada puncak pagi dan sore hari. Sistem ini menghilangkan kebutuhan akan tangki atap yang besar beserta beban strukturalnya, risiko legionella, dan persyaratan akses pemeliharaan.

Proses Industri & Air Pendingin

Pabrik manufaktur, fasilitas pengolahan makanan, dan pembangkit listrik memerlukan air proses dengan tekanan yang dikontrol dengan ketat. Kabinet ini memasok susunan menara pendingin, jalur pencucian, umpan boiler, dan sirkuit air produksi dengan akurasi pengaturan yang disesuaikan dengan kebutuhan proses. Kontrol berbasis VFD menghilangkan pemborosan energi dan keausan katup yang terkait dengan pelambatan.

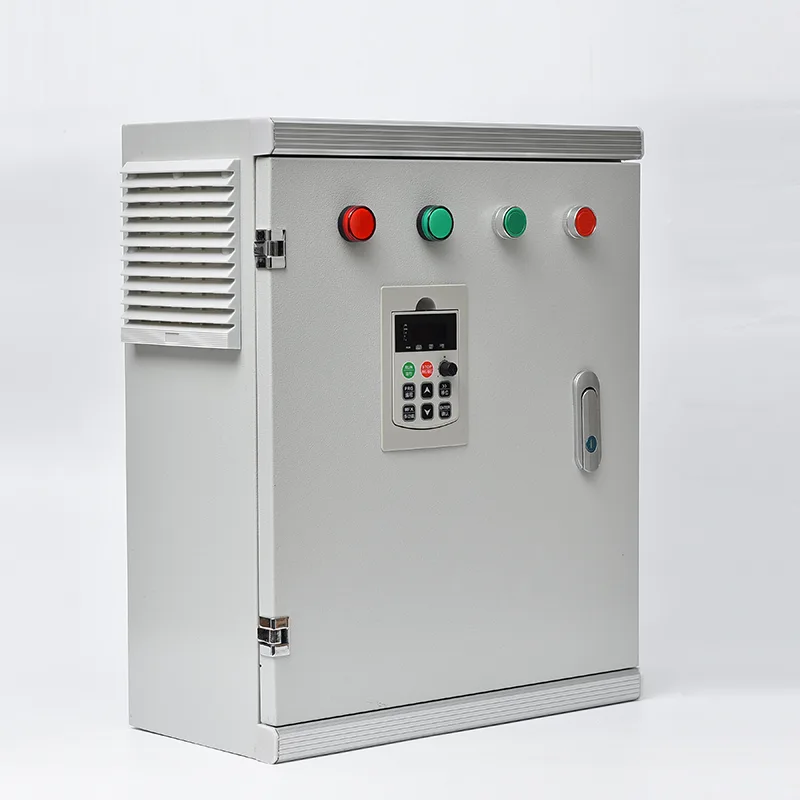

Irigasi Pertanian

Sistem tetes, sprinkler, dan poros tengah skala besar memerlukan aliran variabel pada tekanan stabil di seluruh zona lapangan dengan karakteristik emitor berbeda. Kabinet ini menangani beberapa konfigurasi pompa, termasuk lubang bor submersible dan pompa booster horizontal, yang secara otomatis menyesuaikan keluaran dengan jumlah zona irigasi terbuka. Pompa pengaman perlindungan proses kering bawaan selama perubahan ketinggian air sumber.

Pasokan Air Pedesaan & Masyarakat

Sistem desa dan permukiman terpencil mendapat manfaat dari manajemen tekanan otomatis yang menggantikan pengoperasian pompa manual. Terintegrasi dengan sensor ketinggian tangki penyimpanan, kabinet menyala dan berhenti secara otomatis untuk menjaga pengisian tangki sekaligus memberikan tekanan konstan kepada konsumen. Pemantauan jarak jauh melalui 4G memungkinkan satu operator mengelola beberapa stasiun yang tersebar dari ponsel atau SCADA pusat.

Hotel, Resor & Perhotelan

Resor dan fasilitas rekreasi dengan bangunan yang tersebar di seluruh lokasi memerlukan tekanan yang seragam untuk kamar tamu, dapur, binatu, dan lansekap. Kabinet mengelola beberapa pompa untuk memenuhi permintaan puncak pagi dan malam hari sekaligus mengurangi energi selama jam-jam di luar jam sibuk, dengan sebagian besar sistem berada dalam mode tidur semalaman.

Penyelaman Mendalam Teknis

Kabinet Kontrol Pasokan Air Tekanan Konstan menggabungkan kontrol kecepatan VFD, pengurutan pompa berbasis PLC, dan perlindungan komprehensif ke dalam satu wadah rakitan pabrik, memberikan manajemen tekanan otonom untuk instalasi pompa tunggal hingga multi-pompa.

Peraturan Tekanan Loop Tertutup PID

Pemancar tekanan pada pipa header utama mengubah tekanan air menjadi sinyal analog 4–20 mA. Pengontrol menjalankan algoritma PID digital: penguatan proporsional menentukan seberapa agresif sistem merespons penyimpangan tekanan, waktu integral menghilangkan offset kondisi tunak, dan redaman turunan menekan overshoot selama perubahan aliran tiba-tiba. Output PID secara langsung menetapkan referensi frekuensi VFD, menyesuaikan kecepatan pompa agar sesuai dengan permintaan secara real time. Akurasi regulasi umumnya berada dalam kisaran ±0,02 MPa setelah disesuaikan dengan karakteristik sistem tertentu — panjang pipa, kurva pompa, dan volume bejana tekan.

Logika Urutan Multi-Pompa

Ketika permintaan melebihi kapasitas satu pompa yang digerakkan oleh VFD, pengontrol akan mengaktifkan pompa tambahan. Pompa utama bekerja di bawah kendali VFD. Jika mencapai frekuensi maksimum dan tekanan masih berada di bawah setpoint, pengontrol memindahkan pompa ini ke operasi kecepatan tetap melalui kontaktor bypassnya dan memulai pompa lag di bawah kendali VFD. Ketika permintaan turun dan VFD mencapai frekuensi minimum dengan tekanan di atas setpoint, pompa lag dilepaskan satu per satu dan pompa utama kembali ke kontrol kecepatan variabel. Hal ini memastikan hanya satu pompa yang bekerja pada kecepatan variabel pada suatu waktu sementara pompa lainnya beroperasi pada kecepatan tetap mendekati titik efisiensi terbaiknya.

Rotasi dan Penyetaraan Tugas

Untuk mendistribusikan keausan secara merata, pengontrol memutar penetapan pompa utama berdasarkan jam pengoperasian kumulatif atau hitungan start. Pompa dengan jam terendah menjadi penggerak berikutnya ketika putaran terpicu, yang terjadi pada kondisi aliran rendah untuk menghindari gangguan tekanan. Pompa yang dimatikan untuk pemeliharaan tidak dapat diputar melalui input digital, dan pengontrol mengalokasikan kembali tugas ke pompa yang tersisa.

Manajemen Tidur, Bangun, dan Aliran Rendah

Selama periode tanpa permintaan (zero-demand) – misalnya pada malam hari di bangunan komersial – VFD akhirnya mencapai frekuensi minimum sementara tekanan tetap pada tekanan yang dikehendaki. Setelah penundaan yang dapat dikonfigurasi, pengontrol memasuki mode tidur dan menghentikan semua pompa. Tangki diafragma kecil menjaga tekanan sistem selama tidur. Ketika tekanan berkurang hingga ambang batas bangun, pengontrol menghidupkan kembali pompa utama dan meningkatkan peningkatan untuk memulihkan tekanan. Siklus ini mencegah pompa bekerja pada katup tertutup dalam waktu lama, sehingga menghemat energi dan melindungi pompa dari panas berlebih.

Suite Perlindungan Pompa

Pengontrol memberikan perlindungan khusus pompa di luar beban berlebih motor standar. Deteksi dry-run menggunakan input digital dari probe level sumur atau penginderaan arus bawah motor. Trips tekanan berlebih dengan reset otomatis mencegah kerusakan pipa jika katup menutup secara tiba-tiba. Penguncian siklus cepat membatasi jumlah start per jam untuk melindungi belitan motor. Kehilangan fase dan pemantauan urutan fase mencegah kerusakan mekanis akibat rotasi terbalik. Semua peristiwa perjalanan diberi cap waktu dan disimpan dalam log kesalahan, dengan jumlah upaya reset otomatis yang dapat dikonfigurasi sebelum penguncian memerlukan intervensi operator.

Arsitektur Penggerak PKS

VFD dipilih untuk tugas pompa torsi variabel dengan tingkat kelebihan beban 110% selama 60 detik. Kemampuan start terbang memungkinkan penyalaan ulang pompa yang meluncur dengan mulus tanpa tersandung arus lebih. Pemrograman frekuensi lewati menghindari pita resonansi mekanis. Optimalisasi energi otomatis mengurangi arus magnetisasi motor pada beban ringan, sehingga menghemat energi tambahan saat pompa bekerja di bawah kecepatan penuh. Choke tautan DC bawaan dan filter RFI meminimalkan injeksi arus harmonik ke pasokan.

HMI dan Antarmuka Operator

Layar sentuh berwarna yang dipasang di pintu memberikan tekanan dan setpoint sistem secara real-time, status pompa individual, jam kerja kumulatif dan jumlah start per pompa, alarm aktif dengan riwayat kesalahan, dan akses parameter yang dilindungi kata sandi. Kontrol pengesampingan manual mendukung aktivitas commissioning dan pemeliharaan.

Pemantauan dan Komunikasi Jarak Jauh

RS485 Modbus RTU standar terhubung ke SCADA lokasi atau peralatan telemetri. Gerbang cloud 4G atau Ethernet opsional memungkinkan akses jarak jauh melalui browser web atau aplikasi ponsel cerdas, memberikan tekanan waktu nyata, status pompa, konsumsi energi, dan pemberitahuan alarm push. Operator dapat menyesuaikan titik setel tekanan dari jarak jauh untuk kebutuhan sistem tertentu.

Kandang dan Konstruksi Lingkungan

Kabinet berdiri di lantai menggunakan lembaran baja galvanis 1,5–2,0 mm dengan lapisan bubuk tahan UV. IP54 adalah standar untuk ruang pompa dalam ruangan. IP55 atau IP65 tersedia untuk lingkungan luar ruangan dan pengolahan air. Ventilasi udara paksa yang difilter dengan kontrol kipas termostatik menjaga suhu internal dalam rentang pengoperasian VFD. Untuk instalasi luar ruangan tropis atau gurun, kanopi kerai dan pemanas anti-kondensasi dapat ditentukan. Masuknya kabel melalui pelat kelenjar di dasar kabinet. Kabinet dirancang dan dibangun sesuai IEC 61439-1/2, dengan semua komponen bertanda CE dan sertifikasi regional tersedia.

Pertanyaan yang Sering Diajukan

Q1: Bagaimana kabinet mempertahankan tekanan konstan?

Sensor tekanan pada header air utama secara terus menerus mengukur tekanan sistem dan mengirimkan sinyal 4–20 mA ke pengontrol. Algoritme PID pengontrol membandingkan tekanan aktual terhadap target yang ditetapkan pengguna. Jika tekanan turun, frekuensi keluaran VFD akan meningkat untuk mempercepat pompa. Jika tekanan meningkat, maka pompa akan melambat. Regulasi loop tertutup ini berjalan terus menerus, biasanya menahan tekanan dalam kisaran ±0,02 MPa dari tekanan yang dikehendaki.

Q2: Berapa banyak pompa yang dapat dikontrol oleh Kabinet Kontrol Pasokan Air Tekanan Konstan?

Konfigurasi standar mendukung 1 hingga 6 pompa, dengan 2 atau 3 pompa sebagai penerapan yang paling umum. Dalam sistem multi-pompa, satu VFD menggerakkan pompa berkecepatan variabel sementara pompa tambahan menyala dengan kecepatan tetap seiring dengan meningkatnya permintaan. Semua logika pengurutan pompa, pergantian, dan pergantian kesalahan dibangun ke dalam pengontrol.

Q3: Apa perbedaan antara kabinet ini dan pemasangan VFD terpisah pada setiap pompa?

Kabinet ini menghadirkan sistem kontrol yang lengkap — logika pengurutan pompa, loop PID tekanan, pergantian otomatis, pergantian kesalahan, fungsi tidur/bangun, dan antarmuka pengguna tunggal — semuanya telah dipasang sebelumnya dan telah diuji di pabrik. VFD individu tidak dapat mengoordinasikan operasi multi-pompa tanpa rekayasa eksternal yang signifikan.

Q4: Dapatkah sistem bekerja dengan atau tanpa tangki penyimpanan?

Keduanya. Dalam aplikasi pengisian tangki, pengontrol mempertahankan tekanan sistem sementara sensor ketinggian di tangki memberikan otoritas mulai/berhenti. Dalam konfigurasi utama langsung, pengontrol mempertahankan tekanan saluran langsung pada pipa distribusi, memodulasi kecepatan pompa agar sesuai dengan permintaan konsumen tanpa tangki penyimpanan apa pun.

Q5: Jenis pompa apa yang kompatibel?

Kabinet mengontrol motor induksi tiga fase standar yang digunakan pada pompa lubang bor submersible, pompa multi-tahap vertikal, pompa sentrifugal hisap ujung horizontal, dan pompa booster inline, pada tegangan 380–480 V, 50/60 Hz. Motor magnet permanen juga dapat digerakkan dengan VFD yang kompatibel.

Q6: Rentang daya apa yang tersedia?

Konfigurasi standar mencakup 0,75 kW hingga 400 kW. Ukuran kabinet didasarkan pada jumlah pompa, arus beban penuh motor masing-masing pompa, dan tingkat gangguan di lokasi. Teknisi kami akan memilih VFD, kontaktor, pemutus sirkuit, dan sistem busbar dari data pompa Anda.

Q7: Opsi pemantauan jarak jauh apa yang tersedia?

RS485 Modbus RTU standar terhubung ke situs SCADA. Gateway 4G atau Ethernet opsional terhubung ke platform cloud, menyediakan akses melalui browser web atau aplikasi ponsel pintar ke tekanan real-time, status pompa, konsumsi energi, alarm kesalahan, dan data historis. SMS atau pemberitahuan push aplikasi mengingatkan operator akan adanya kesalahan.

Q8: Perawatan apa yang dibutuhkan kabinet?

Inspeksi bulanan terhadap segel pintu dan filter ventilasi. Pemeriksaan pemadaman listrik setiap triwulan. Uji fungsional tahunan perangkat keselamatan dan logika pergantian. Kipas pendingin VFD dan kapasitor tautan DC memiliki masa pakai 5–10 tahun dan dapat diganti. Pemancar tekanan harus dikalibrasi setiap tahun.

Q9: Bagaimana sistem ini menghemat energi dibandingkan pemompaan tradisional?

Pompa berkecepatan konstan dengan katup pelambatan membuang energi pemompaan melawan pembatasan buatan. VFD mencocokkan kecepatan pompa secara langsung dengan permintaan. Karena daya pompa berskala dengan pangkat tiga kecepatan, pompa dengan kecepatan 80% menghabiskan sekitar 50% energi kecepatan penuh. Dengan mode tidur selama periode tanpa permintaan, instalasi biasanya mencapai pengurangan energi sebesar 20% hingga 40%.

Peningkatan Pasokan Air Sekunder Kota — Distrik Perumahan Bertingkat Tinggi

Latar belakang

Sebuah otoritas air kota di sebuah kota besar di Asia mengelola lebih dari 80 stasiun penguat pasokan air sekunder yang melayani komunitas perumahan bertingkat tinggi. Setiap stasiun memasok 200 hingga 800 apartemen di seluruh menara dari 18 hingga 35 lantai. Peralatan yang ada sudah menua — beberapa stasiun menggunakan tangki atap dengan isi ulang katup apung, yang lain menggunakan set pompa berkecepatan tetap dengan katup pengurang tekanan. Pemerintah kota mengamanatkan peningkatan untuk meningkatkan kualitas tekanan, menghilangkan tangki atap dengan alasan kesehatan masyarakat, dan mengurangi konsumsi energi pemompaan.

Tantangannya

Setiap stasiun booster melayani menara dengan profil permintaan yang berbeda: puncak tajam pada pagi dan sore hari, permintaan siang hari yang moderat, dan arus hampir nol pada malam hari. Pompa berkecepatan tetap yang ada beroperasi pada kapasitas penuh berapa pun permintaannya, mengeluarkan tekanan berlebih melalui katup pengurang tekanan. Hal ini membuang banyak energi sekaligus menghasilkan panas dan kebisingan di ruang pompa. Tangki atap perlu dibongkar untuk memenuhi peraturan kesehatan yang baru, dan pihak berwenang mewajibkan semua stasiun baru untuk melaporkan data ke platform SCADA pusat. Ruang fisik juga sempit — sebagian besar ruang pompa dipasang di area basement dengan ketinggian langit-langit terbatas dan akses terbatas.

Mengapa Memilih Kabinet Kontrol Pasokan Air Tekanan Konstan?

Setelah uji coba yang sukses di tiga stasiun, pihak berwenang memilih lemari tekanan konstan yang direkayasa oleh pabrik. Sebuah wadah tunggal menampung VFD, pengontrol, kontaktor keluaran untuk tiga pompa multi-tahap vertikal, antarmuka tekanan, dan layar sentuh HMI — sesuai dengan tapak panel lama. Kontrol tekanan PID memungkinkan katup pengurang tekanan dilepas seluruhnya. Kecepatan pompa utama bervariasi untuk menyesuaikan permintaan, dengan pompa tambahan beroperasi sesuai kebutuhan. Semalaman, sistem tertidur, tekanan ditahan oleh pembuluh diafragma kecil.

Tekanan air di apartemen lantai atas stabil pada batas minimum yang ditetapkan, berapa pun permintaannya, tanpa tekanan berlebih di lantai bawah yang disebabkan oleh sistem lama. Konsumsi energi diukur per stasiun dan dikirim ke SCADA otoritas melalui Modbus, memberikan operator visibilitas real-time dan kemampuan untuk menyesuaikan titik setel tekanan dari jarak jauh untuk ketinggian spesifik setiap menara.

Penyebaran

Tiga puluh dua lemari bertekanan konstan dipasang pada tahap pertama selama 18 bulan. Setiap kabinet telah diisi sebelumnya dengan data pompa dan titik setel tekanan yang disesuaikan dengan menara tertentu. Uji coba di lokasi yang menghubungkan pasokan listrik, kabel motor pompa, dan pemancar tekanan — biasanya diselesaikan dalam satu hari per stasiun.

Hasil

●  Keluhan tekanan dari penghuni kelas atas di 32 komunitas turun menjadi nol dalam waktu tiga bulan setelah dioperasikan.

●  Konsumsi energi pompa turun rata-rata 35% dibandingkan dengan data dasar kecepatan tetap sebelumnya, melebihi target otoritas sebesar 25%.

●  Tangki atap dinonaktifkan dan dilepas, sehingga menghilangkan biaya pemeliharaan dan kepatuhan kualitas air.

●  Tim operasi yang beranggotakan dua orang kini mengelola 32 stasiun dari jarak jauh dari SCADA pusat.

●  Pihak berwenang telah menstandardisasi kabinet tekanan konstan untuk 50 stasiun yang tersisa, dan tahap kedua sedang berlangsung.
