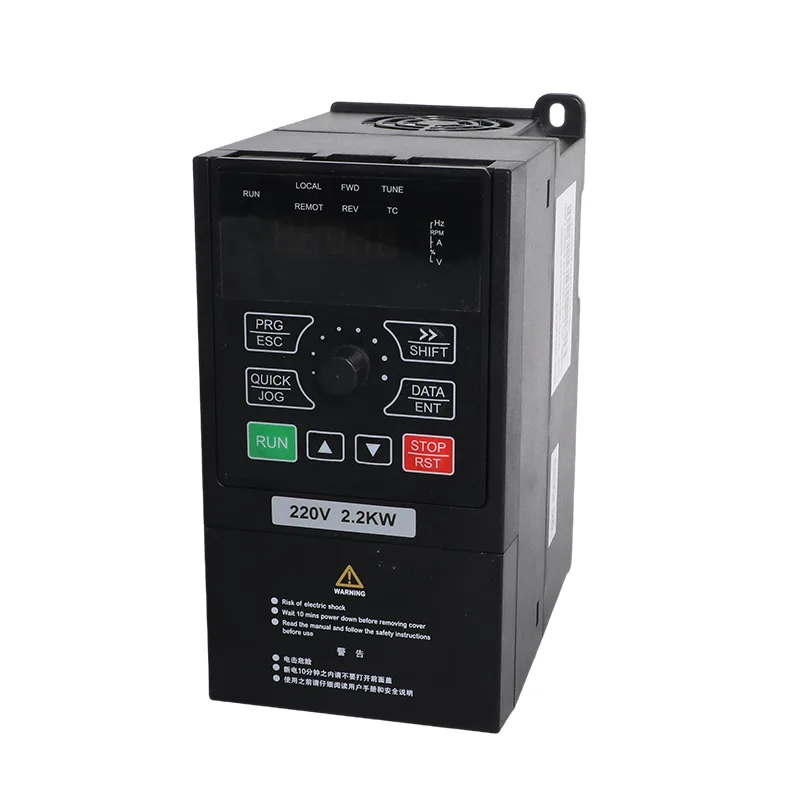

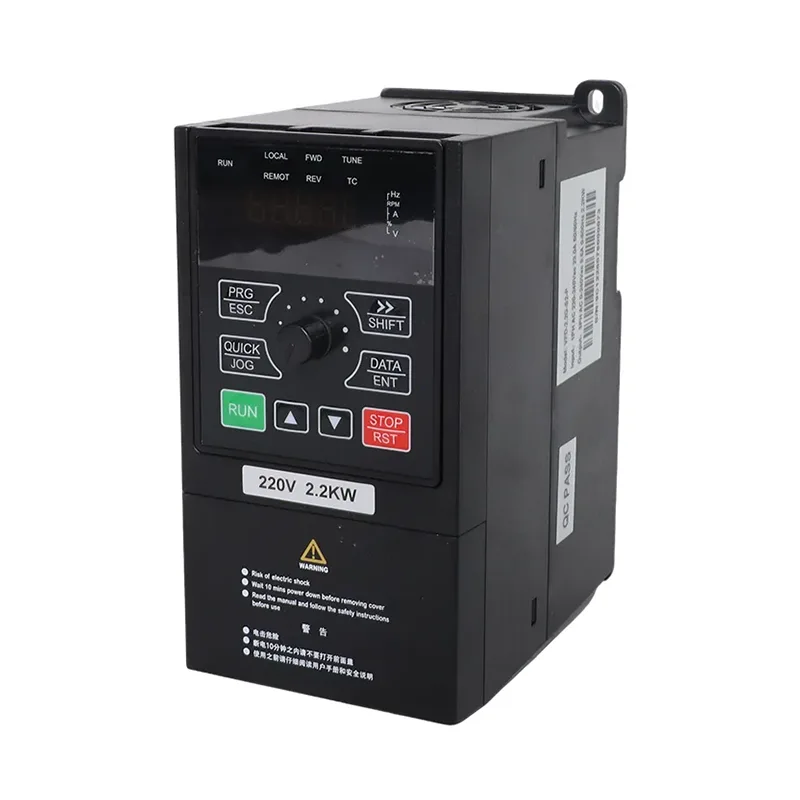

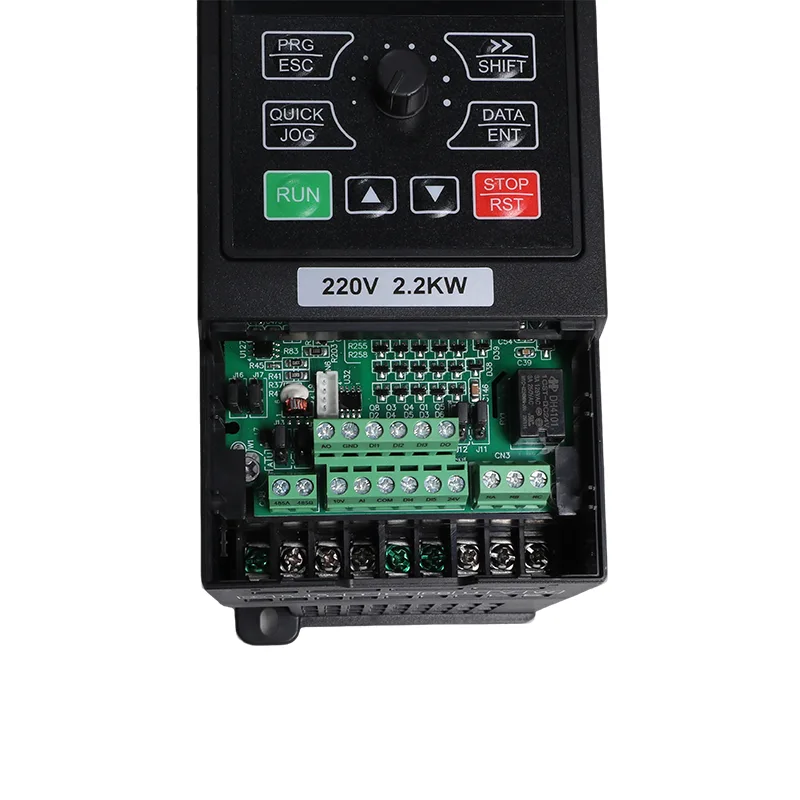

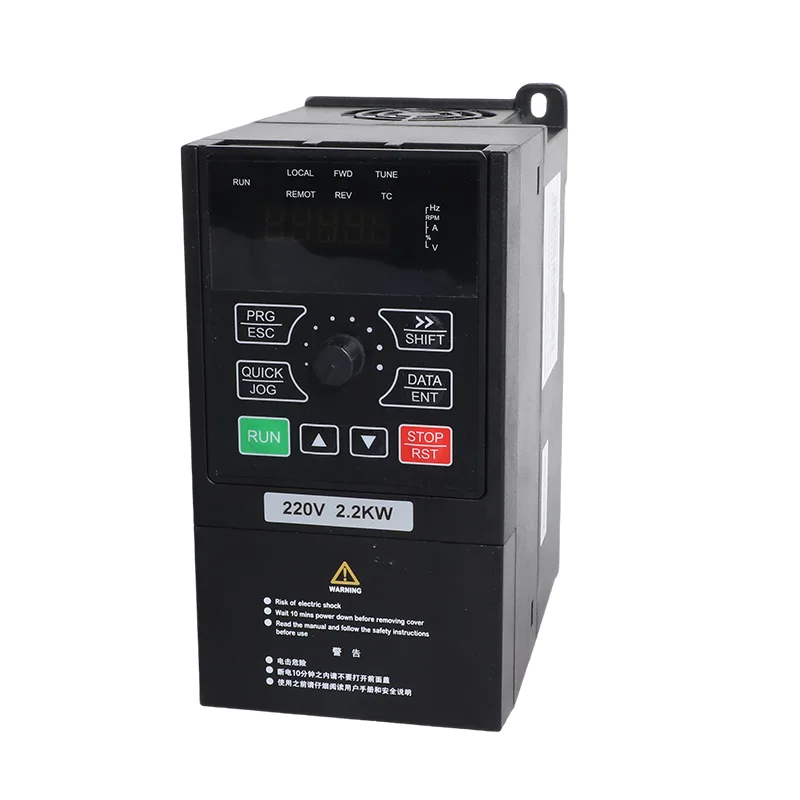

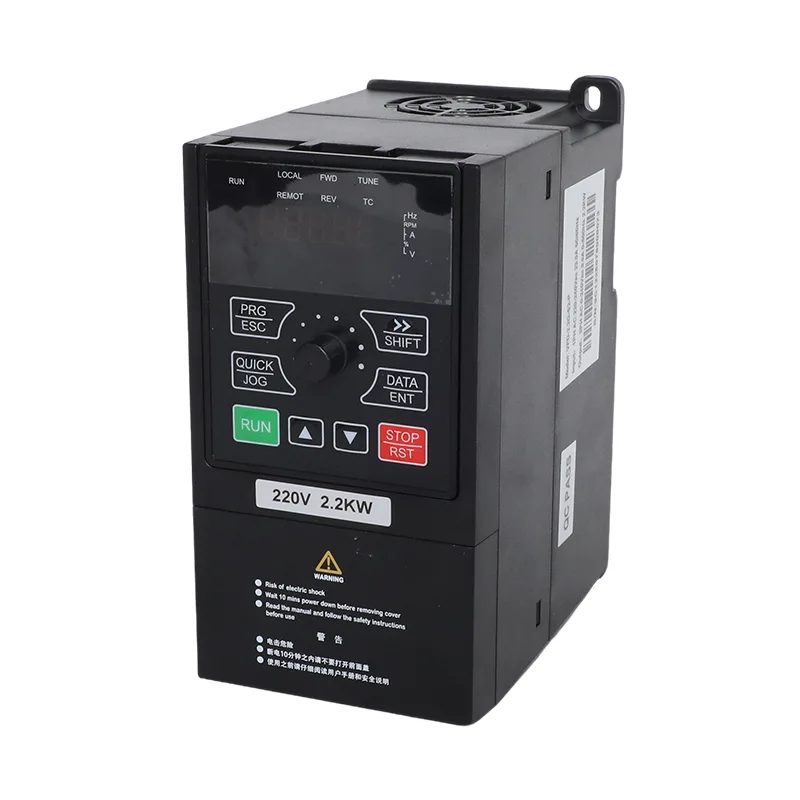

Pompa Tenaga Surya 7,5kW/11kW 3 Fase 380V dan VFD Inverter Serba Guna

Seri CSIVEI iMaster VFD-PC10 mencakup model VFD-PC10-7.5G-T4 dan VFD-PC10-11G-T4-MK untuk aplikasi tiga fase 380 V. Arus keluaran yang tercantum adalah 17 A untuk model 7,5 kW dan 25 A untuk model 11 kW. Kedua peringkat tersebut digunakan dalam sistem pemompaan bertenaga surya dan aplikasi motor industri yang kompatibel, tergantung pada spesifikasi kelistrikan penggerak yang dipilih.

Dalam mode pompa tenaga surya, Pompa Tenaga Surya 3 Fase 380V 7,5kW/11kW dan VFD Inverter Serbaguna menggunakan daya DC dari rangkaian fotovoltaik dan menerapkan pelacakan titik daya maksimum (MPPT) untuk mengontrol motor sesuai dengan masukan tenaga surya yang tersedia. Dalam mode tujuan umum, ini menyediakan kontrol motor frekuensi variabel untuk pompa dan peralatan lainnya yang kompatibel. Mode pengoperasian dipilih melalui parameter P8-00 sesuai dengan aplikasi yang diperlukan dan konfigurasi yang disediakan.

Dibandingkan dengan pengontrol kecepatan motor dasar, fungsi PC10 yang terdaftar juga mencakup pemantauan ketinggian air, deteksi kekurangan beban, dan pelaporan kesalahan probe. Fungsi-fungsi ini relevan dengan sistem pemompaan dimana sumber air, tangki penyimpanan dan pengoperasian pompa perlu dipantau melalui penggerak.

Spesifikasi Model

Pilih model dengan membandingkan arus pengenal motor dengan arus keluaran inverter, daripada mengandalkan daya motor saja. Konfirmasikan akhiran model yang tepat, volume masukantage persyaratan dan data pelat nama yang berlaku sebelum pemasangan.

Konfigurasi Susunan Surya yang Direkomendasikan

Konfigurasi referensi di bawah ini menunjukkan jumlah modul yang tercantum untuk dua peringkat drive. Hal ini memberikan titik awal untuk desain sistem PV; pengaturan akhir harus diverifikasi berdasarkan data kelistrikan modul yang dipilih, suhu minimum lokasi, dan persyaratan pemompaan.

Tabel C. Spesifikasi umum (sama di seluruh rentang iMaster)

Pengoperasian Pompa Tenaga Surya dan Pencadangan Jaringan

Informasi seri PC10 menjelaskan urutan pengoperasian otomatis untuk instalasi yang dikonfigurasi untuk tenaga surya dan jaringan. Dalam konfigurasi yang terdokumentasi, parameter P8-15 memilih perilaku mode suplai. Dengan P8-15 diatur ke 0, drive beroperasi dengan tenaga surya jika tersedia dan menggunakan jaringan listrik sesuai dengan logika cahaya lemah dan peralihan yang dikonfigurasi.

Informasi parameter yang diberikan mencantumkan P8-16 sebagai interval pengoperasian jaringan, dengan default 60 menit, dan P8-17 sebagai penundaan yang terkait dengan kembalinya pengoperasian tenaga surya, dengan default 4 detik. Konfirmasikan urutan yang didukung dan default parameter terhadap manual untuk model dan versi firmware yang tepat sebelum commissioning.

Untuk sistem yang menggunakan sumber cadangan AC, pengaturan pengkabelan dan pergantian harus mengikuti diagram rangkaian yang berlaku. Konfirmasikan apakah peralatan switching eksternal diperlukan; jangan berasumsi bahwa inverter saja yang melakukan setiap fungsi peralihan sumber.

Kontrol Ketinggian Air dan Pemantauan Probe

Untuk sistem pasokan air, irigasi, dan budidaya perikanan bersama, pengoperasian pompa mungkin bergantung pada ketinggian air di tangki penyimpanan dan ketersediaan air di sumbernya. Parameter PC10 yang tercantum menyediakan fungsi yang berkaitan dengan deteksi ketinggian air, pemantauan kekurangan beban, dan diagnostik probe-fault.

Deteksi Tingkat Tangki

Informasi parameter yang diberikan mengidentifikasi P8-18 untuk deteksi ketinggian air AI, P8-19 untuk ambang batas tingkat penuh, dan P8-20 untuk penundaan tidur. Sinyal level dan ambang batas yang dikonfigurasi menentukan bagaimana penggerak merespons kondisi tangki yang dipantau. Jenis sensor, pengkabelan, dan urutan kontrol sebenarnya harus mengikuti diagram pengkabelan dan instruksi parameter yang berlaku.

Pemantauan Sumber Air dan Kekurangan Beban

Informasi proteksi sumber air menggunakan P8-24 untuk tingkat deteksi kekurangan beban, P8-25 untuk waktu deteksi dan P8-26 untuk pengaturan reset. Parameter ini relevan bila pengurangan beban motor digunakan untuk mengidentifikasi kemungkinan kekurangan air atau kondisi pompa terkait.

Pelaporan Kesalahan Probe

Sumber yang disediakan mengidentifikasi P8-22 sebagai ambang pemantauan kerusakan probe dan E43 sebagai indikasi kesalahan probe yang sesuai. Konfirmasikan definisi alarm dan kondisi deteksi dalam manual model yang relevan saat mengonfigurasi atau memecahkan masalah sistem.

Fungsi ketinggian air dan kekurangan beban bergantung pada pemilihan sensor, pemasangan, dan pengaturan parameter yang benar. Produk tersebut harus dioperasikan dan diuji berdasarkan kondisi yang ditentukan dalam dokumentasi produk.

Kontrol Kontinuitas dan Pemantauan Jarak Jauh

Informasi seri PC10 yang disertakan menyatakan bahwa perintah panel dan perintah komunikasi dapat dipertahankan sepanjang siklus daya. Perilaku mulai ulang yang sebenarnya harus diperiksa berdasarkan sumber perintah yang dikonfigurasi, parameter mulai ulang, dan persyaratan keamanan aplikasi.

RS485 Modbus RTU terdaftar sebagai antarmuka komunikasi. Sumber mengidentifikasi parameter pemantauan U0-49 sebagai status mode pasokan, dengan 0 menunjukkan pengoperasian jaringan listrik dan 1 menunjukkan pengoperasian tenaga surya. Informasi ini dapat digunakan oleh sistem pemantauan yang kompatibel setelah mengonfirmasi definisi register dan nilai status yang tersedia dalam dokumentasi komunikasi yang berlaku.

Pemantauan jarak jauh berguna ketika drive beroperasi di tangki air, stasiun irigasi, atau lokasi lain di mana pengontrol tidak selalu diawasi. Pengaturan komunikasi harus diuji untuk memastikan bahwa status yang ditampilkan sesuai dengan kondisi pengoperasian sebenarnya.

Pengoperasian Inverter Tujuan Umum

Dalam mode tujuan umum, inverter menyediakan kontrol motor frekuensi variabel untuk peralatan yang kompatibel. Metode kontrol yang terdaftar adalah kontrol vektor tanpa sensor (SVC) dan kontrol V/F, dengan fungsi tambahan termasuk PID bawaan, akselerasi dan deselerasi yang dapat disesuaikan, kontrol JOG, dan komunikasi Modbus RTU.

Konfigurasi tujuan umum dapat dipertimbangkan untuk aplikasi yang kompatibel seperti dewatering tambang, peredam debu tambang, sirkulasi industri, dan pompa proses. Model tersebut harus disesuaikan dengan arus pengenal motor, karakteristik beban, persyaratan akselerasi dan tugas pengoperasian.

Parameter P8-00 diidentifikasi dalam informasi yang diberikan sebagai parameter pemilihan mode pengoperasian. Mode ini harus dikonfigurasikan sesuai dengan aplikasi sebenarnya dan instruksi untuk model yang disertakan. Setiap perubahan antara pompa tenaga surya dan pengoperasian tujuan umum harus mengikuti prosedur pengaturan dan commissioning parameter yang ditentukan.

Aplikasi Khas

1. Pasokan Air Masyarakat dan Desa

Untuk pemompaan lubang bor atau air sungai ke tangki distribusi, pengoperasian tenaga surya dan fungsi pemantauan ketinggian yang tercantum dapat dipertimbangkan sebagai bagian dari desain sistem. Nilai motor, head pompa, volume air yang dibutuhkan, dan kontrol level tangki harus ditentukan sebelum penggerak dipilih.

2. Koperasi Irigasi dan Stasiun Pompa Bersama

Sistem irigasi bersama dapat menggunakan pompa pusat untuk memasok beberapa lahan atau zona irigasi. Pemilihan harus mencerminkan aliran yang dibutuhkan, head dinamis total, jadwal pengoperasian harian dan ketersediaan tenaga surya atau jaringan.

3. Peternakan Ikan dan Udang

Pompa penukaran air dan sirkulasi di lokasi budidaya perikanan dapat menggunakan kontrol frekuensi variabel jika pengaturan motor dan pompa kompatibel. Jadwal pemompaan yang diperlukan dan pengendalian pengelolaan air harus dipertimbangkan bersama dengan pasokan listrik di lokasi.

4. Pengelolaan Air Tambang dan Penggalian

Dalam mode tujuan umum, penggerak dapat dievaluasi untuk peralatan dewatering tambang, pengelolaan air pit, dan pompa penekan debu yang kompatibel. Verifikasi rating motor, kondisi beban, persyaratan lingkungan dan metode kontrol yang diperlukan untuk instalasi spesifik.

5. Sirkulasi dan Pendinginan Industri

Konfigurasi tujuan umum dapat dipertimbangkan untuk sirkulasi air proses yang kompatibel, make-up menara pendingin dan tugas pemompaan industri lainnya. Aliran yang diperlukan, tekanan operasi dan karakteristik motor harus dievaluasi sebagai bagian dari desain sistem.

Spesifikasi Teknis

Penutup ini diberi peringkat IP20 dan tidak memberikan perlindungan terhadap masuknya air. Drive harus dipasang di dalam ruangan atau lingkungan pelindung yang sesuai dengan ventilasi yang memadai dan sesuai dengan suhu, kelembapan, dan persyaratan pemasangan.

Pertanyaan yang Sering Diajukan

1. Berapa banyak susunan PV yang terdaftar untuk model 11 kW?

Konfigurasi referensi yang disediakan menentukan tiga string yang terdiri dari 18 modul dengan daya 250 Wp atau tiga string yang terdiri dari 15 modul dengan daya 300 Wp. Pengaturan ini masing-masing sesuai dengan 54 modul atau 45 modul, dan daya susunan nominal terhitung sebesar 13,5 kWp dalam kedua kasus tersebut. Desain string akhir harus diverifikasi berdasarkan lembar data modul, suhu minimum lokasi, dan batas tegangan DC inverter.

2. Apakah rating 65 dBA berarti diperlukan penutup akustik?

Spesifikasi yang disertakan mencantumkan tingkat kebisingan maksimum 65 dBA. Perlu tidaknya perlakuan akustik tambahan bergantung pada lokasi pemasangan, akustik ruangan, peralatan pengoperasian, dan persyaratan kebisingan yang berlaku. Pertimbangkan lingkungan pemasangan saat menempatkan drive di gedung yang ditempati atau ruang peralatan tertutup.

3. Dapatkah satu penggerak menjalankan beberapa pompa?

Konfigurasi tujuan umum harus disesuaikan dengan beban total dan metode kontrol yang didukung. Untuk aplikasi pengendalian vektor, konfirmasikan pengaturan motor yang berlaku di manual. Menjalankan beberapa motor dari satu penggerak memerlukan arus gabungan agar tetap berada dalam peringkat penggerak dan setiap motor memiliki perlindungan beban berlebih yang sesuai. Ikuti instruksi pabrik untuk mode kontrol yang dipilih.

4. Bagaimana cara memantau sumber listrik saat ini?

Informasi yang diberikan mengidentifikasi parameter pemantauan U0-49 sebagai indikator mode suplai, dengan 0 mewakili operasi jaringan dan 1 mewakili operasi tenaga surya. Parameter dapat dibaca melalui Modbus RTU jika didukung. Konfirmasikan definisi register dan pengaturan komunikasi dengan manual yang berlaku sebelum mengintegrasikannya ke dalam sistem pemantauan jarak jauh.

5. Perawatan rutin apa yang diperlukan?

Jaga agar unit pendingin dan kipas pendingin bersih dari debu, periksa terminal dan sambungan kabel sesuai dengan jadwal perawatan, dan pantau suhu sekitar dan ventilasi. Kisaran suhu pengoperasian yang tercantum adalah -10°C hingga 50°C, dengan penurunan di atas 40°C. Panduan ketinggian yang disediakan juga menentukan penurunan di atas 1000 m. Ikuti instruksi model yang tepat untuk interval pemeriksaan dan prosedur perawatan.

6. Apakah inverter ini terbatas pada pemompaan tenaga surya?

Tidak. Informasi seri PC10 yang disertakan mencantumkan mode pompa surya dan mode inverter tujuan umum. Pengoperasian pompa tenaga surya mencakup MPPT dan fungsi perlindungan terkait pemompaan yang terdokumentasi, sedangkan pengoperasian tujuan umum mendukung kontrol motor SVC atau V/F, PID dan Modbus RTU. Parameter P8-00 diidentifikasi sebagai parameter pemilihan mode. Konfirmasikan pengaturan yang diizinkan dan prosedur perubahan mode dalam manual khusus model.
