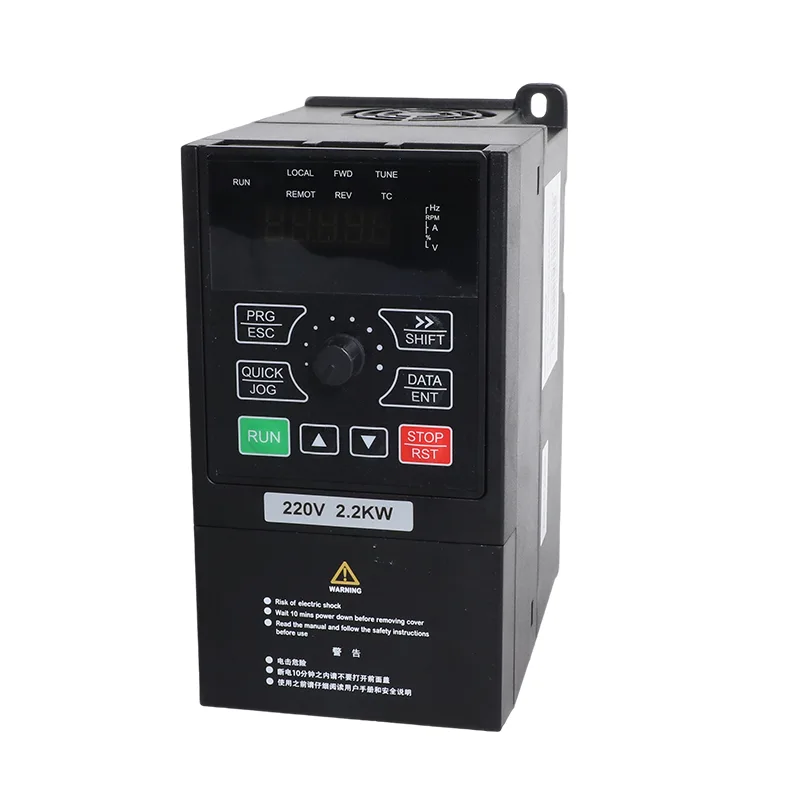

Pompa Tenaga Surya 4.0kW/5.5kW 3 Fase 380V dan VFD Inverter Serba Guna

CSIVEI memproduksi Pompa Tenaga Surya 4,0kW/5,5kW 3 Fase 380V dan VFD Inverter Serba Guna untuk sistem motor tiga fase yang memerlukan kontrol pompa fotovoltaik atau pengoperasian frekuensi variabel konvensional. Model VFD-PC10-4.0G-T4 dan VFD-PC10-5.5G-T4 mencakup rating motor 4,0 kW dan 5,5 kW, dengan arus keluaran terukur masing-masing 9 A dan 13 A. Kedua model menerima input AC tiga fase dari 380 V (-15%) hingga 440 V (+10%).

Seri ini menggabungkan kontrol pompa tenaga surya dengan kontrol motor serba guna dalam satu platform inverter. Mode pengoperasian yang dipilih menentukan cara penggerak mengelola sumber daya dan pengoperasian motornya, sedangkan fungsi kontrol dan perlindungan internal mendukung instalasi pompa serta kipas, blower, dan mesin proses yang kompatibel. Saat meminta penawaran harga, berikan peringkat pelat nama motor dan aplikasi yang dimaksudkan untuk membantu menentukan model dan konfigurasi yang sesuai.

Mode Pengoperasian Ganda

Pompa Tenaga Surya 4.0kW/5.5kW 3 Fase 380V dan VFD Inverter Serba Guna mendukung dua mode pengoperasian yang dipilih melalui parameter P8-00.

Mode pompa tenaga surya — P8-00 = 1

Dalam mode ini, penggerak menggunakan daya fotovoltaik untuk mengoperasikan pompa yang kompatibel, dengan kontrol MPPT dan fungsi pergantian jaringan otomatis. Ketika tenaga surya tidak mencukupi, urutan pergantian yang dikonfigurasi memungkinkan sistem untuk menggunakan daya jaringan. Pengaturan ini cocok untuk irigasi pertanian, pasokan air lubang bor, dan aplikasi pemompaan lainnya di mana energi matahari tersedia selama sebagian hari pengoperasian.

Mode tujuan umum — P8-00 = 0

Dalam mode ini, penggerak beroperasi sebagai inverter frekuensi variabel konvensional untuk motor yang kompatibel, termasuk pompa, kipas, blower, dan mesin proses. Kontrol vektor tanpa sensor (SVC) dan kontrol V/F mendukung kebutuhan kontrol motor yang berbeda tanpa menggunakan fungsi pemompaan fotovoltaik.

CSIVEI dapat mengkonfigurasi mode operasi sebelum pengiriman. Mode juga dapat diubah dengan menyesuaikan P8-00, sehingga drive dapat dipindahkan ke aplikasi lain ketika persyaratan instalasi berubah. Parameter dan pengkabelan yang relevan harus sesuai dengan mode pengoperasian yang dipilih.

Persyaratan Solar Array dan Tegangan DC

Rangkaian fotovoltaik yang direkomendasikan bergantung pada nilai inverter dan karakteristik kelistrikan modul. Tabel B menyediakan konfigurasi modul dan string untuk dua opsi modul: modul 37±1 V dengan daya 250 W±5 Wp, dan modul 45±1 V dengan daya 300 W±5 Wp.

Batas sisi DC utama adalah:

Tegangan rangkaian seri harus dinilai berdasarkan tegangan rangkaian terbuka modul aktual dan suhu pengoperasian yang diharapkan. Pengaturan string paralel harus mengikuti konfigurasi yang direkomendasikan dan persyaratan perlindungan DC yang berlaku. Menjaga susunan dalam batas tegangan yang ditentukan sangat penting untuk pengoperasian inverter yang benar.

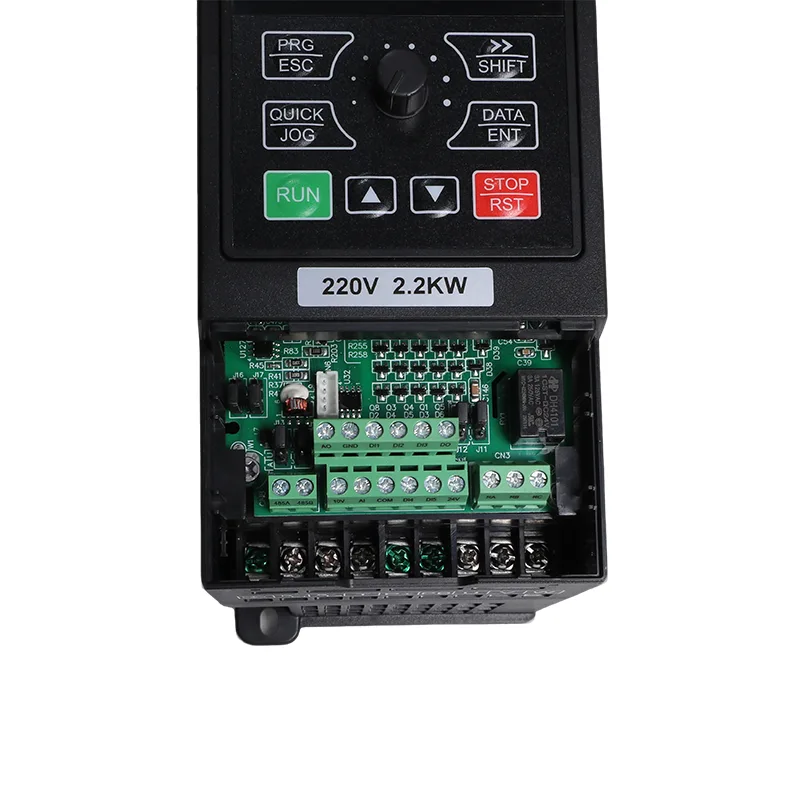

Bingkai dan Pemasangan

Kedua model memiliki dimensi housing yang sama yaitu 245 × 142 × 181,3 mm dan pola pemasangan 107 × 235 mm. Desain pemasangan di dinding atau kabinet yang ringkas memungkinkan penggerak dimasukkan ke dalam instalasi kontrol pompa tanpa mengubah peringkat motor atau aplikasi semata-mata untuk mengakomodasi inverter.

Drive ini memiliki penutup IP20 dan dimaksudkan untuk pemasangan vertikal di lokasi terlindung yang sesuai. Perencanaan instalasi harus mempertimbangkan lingkungan pengoperasian, perlindungan listrik, perutean kabel dan akses untuk commissioning dan pemeliharaan. Kisaran suhu pengoperasian umum adalah -10°C hingga 50°C, dengan penurunan yang diperlukan di atas 40°C.

Spesifikasi

Tabel A. Peringkat model

Tabel B. Susunan tenaga surya yang direkomendasikan

Tabel C. Spesifikasi umum (sama di seluruh rentang iMaster)

Aplikasi Khas

Seri iMaster VFD-PC10 menggabungkan manajemen pompa tenaga surya dengan kontrol motor frekuensi variabel, menjadikan model 4,0 kW dan 5,5 kW cocok untuk berbagai penanganan air dan aplikasi industri.

Untuk instalasi yang memerlukan pemompaan fotovoltaik dan kontrol motor konvensional, Pompa Tenaga Surya 3 Fase 380V 4,0kW/5,5kW dan VFD Inverter Serba Guna dapat ditentukan untuk tugas yang dimaksudkan dan dikonfigurasikan sesuai.

Untuk sistem air yang memerlukan pengaturan tekanan, fungsi PID internal dapat menggunakan sinyal umpan balik yang sesuai untuk menyesuaikan pengoperasian motor di sekitar setpoint yang dikonfigurasi. Dengan pemancar tekanan yang dipilih secara tepat dan parameter kontrol yang dikonfigurasi dengan benar, penggerak dapat mengatur tekanan sistem seiring perubahan permintaan. Pengaturan akhir bergantung pada pompa, motor, dan aplikasi.

Ikhtisar Teknis

1. Pergantian Tenaga Surya ke Jaringan Listrik Otomatis

2. Kontrol PID bawaan

PID internal mendukung kontrol tekanan, aliran, atau suhu loop tertutup. Sumber tekanan dan umpan balik dipilih melalui parameter grup FC yang tersedia.

3. PV Kunci dan Perlindungan Sisi Motor

4. Pengendalian dan Komunikasi Motorik

Mode tujuan umum mendukung kontrol SVC dan V/F, kapasitas kelebihan beban 150% selama 60 detik, dan komunikasi RS485 dengan Modbus RTU.

5. Dua Mode Operasi yang Dapat Dikonfigurasi

P8-00 = 1: mode pompa tenaga surya. P8-00 = 0: mode inverter tujuan umum. CSIVEI dapat mengatur mode pengoperasian dan parameter yang diminta sebelum pengiriman.

Pertanyaan Umum

Mengapa model 4 kW membutuhkan 20 modul sedangkan 5,5 kW menggunakan 18 x 2?

Unit 4 kW menjalankan satu string, sehingga string dibuat lebih panjang untuk mencapai jendela 550 hingga 750 VDC. Unit 5,5 kW membutuhkan kira-kira dua kali lipat watt array, yang lebih mudah dijangkau dengan dua string paralel 18. Keduanya berada di bawah maksimum 900 VDC.

Dapatkah saya memasangnya pada pompa yang sudah terhubung ke jaringan listrik?

Ya, dan ini adalah instalasi yang paling umum. Biarkan pompa dan kabelnya saja, tambahkan rangkaian dan pemutus DC, dan sambungkan suplai yang ada ke R, S, dan T. Atur P8-15 ke 0 untuk peralihan otomatis. Tenaga surya membawa beban siang hari dan jaringan listrik mengambil alih ketika tidak ada cukup sinar matahari.

Bagaimana cara menghentikan pompa ketika tangki sudah penuh?

Pasang saklar pelampung atau level ke DI2 atau DI3. Polaritas terminal diatur di F6-10 sehingga pengaturan kontak berfungsi. Anda juga dapat menggunakan deteksi ketinggian air AI dengan mengatur P8-18 ke 1 dan menyesuaikan ambang batas penuh di P8-19 dan penundaan tidur di P8-20.

Kesalahan apa yang sebenarnya saya lihat di lapangan?

Yang umum adalah A01 tenaga surya lemah, tangki A02 penuh, A03 kekurangan air dan motor A04 underload. Kesalahan perangkat keras E01 hingga E30 mencakup arus berlebih, tegangan berlebih, tegangan kurang, kehilangan fasa, dan suhu berlebih, dengan E43 untuk pemeriksaan level yang gagal dan E44 untuk kondisi beban kurang yang tidak hilang.

Apakah drive terlindungi jika kabel pompa rusak?

Ya. Perlindungan kehilangan fase keluaran dan deteksi hubung singkat motor saat dihidupkan adalah standar, bersama dengan arus berlebih, tegangan berlebih, tegangan rendah, suhu berlebih, dan beban berlebih.

Bisakah saya menggunakannya pada mesin yang tidak ada hubungannya dengan air?

Ya. Dalam mode tujuan umum, ini adalah inverter tiga fase standar untuk kipas, blower, kompresor, dan pompa proses, dengan kontrol SVC atau V/F, PID dan Modbus. Pesanlah dalam mode itu dan itu akan tiba dalam konfigurasi untuk pekerjaan itu. Dan unit yang dibeli dalam mode pompa surya dapat dipindahkan setelahnya dengan P8-00.

Bisakah kami menetapkan parameter default kami sendiri sebelum pengiriman?

Ya. Beri tahu kami peringkat motor, konfigurasi panel, dan pengaturan spesifik lokasi yang Anda inginkan, dan kami memuatnya sebelum unit berangkat. Hal ini menghemat waktu commissioning di lokasi dan itulah alasan banyak distributor membeli konfigurasi daripada default.
