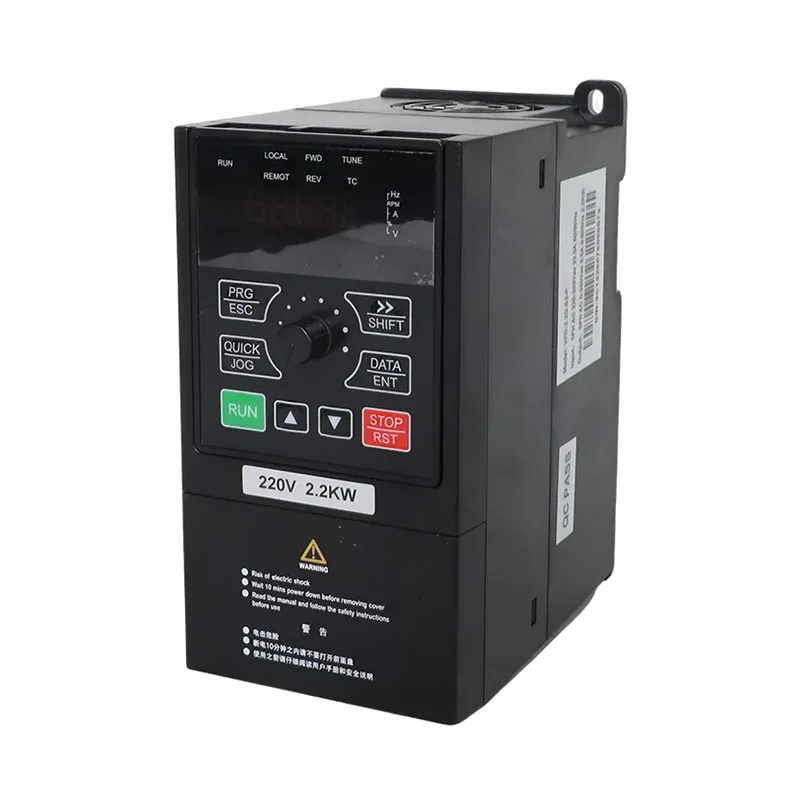

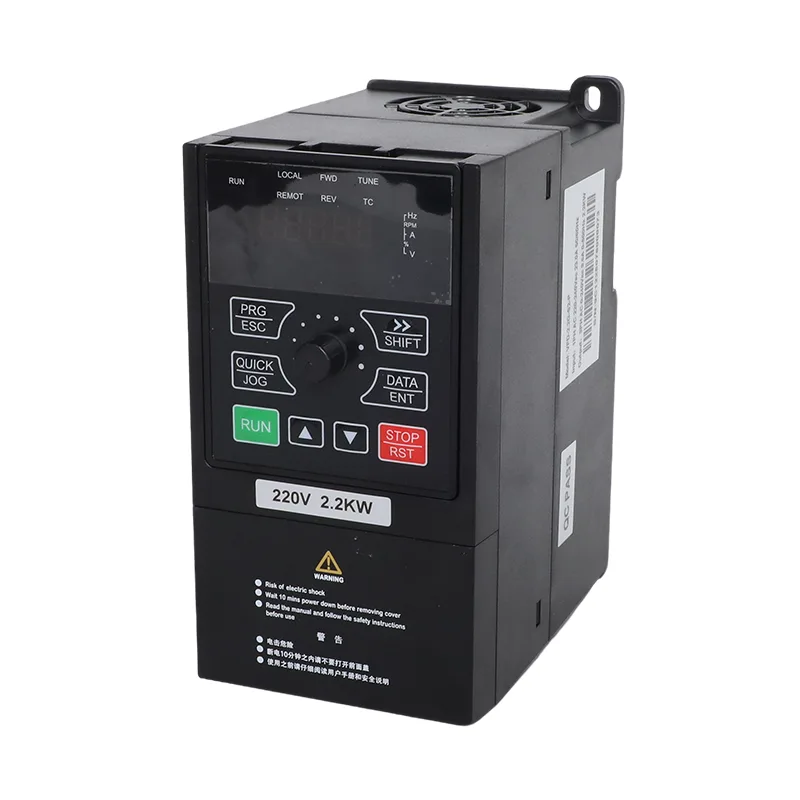

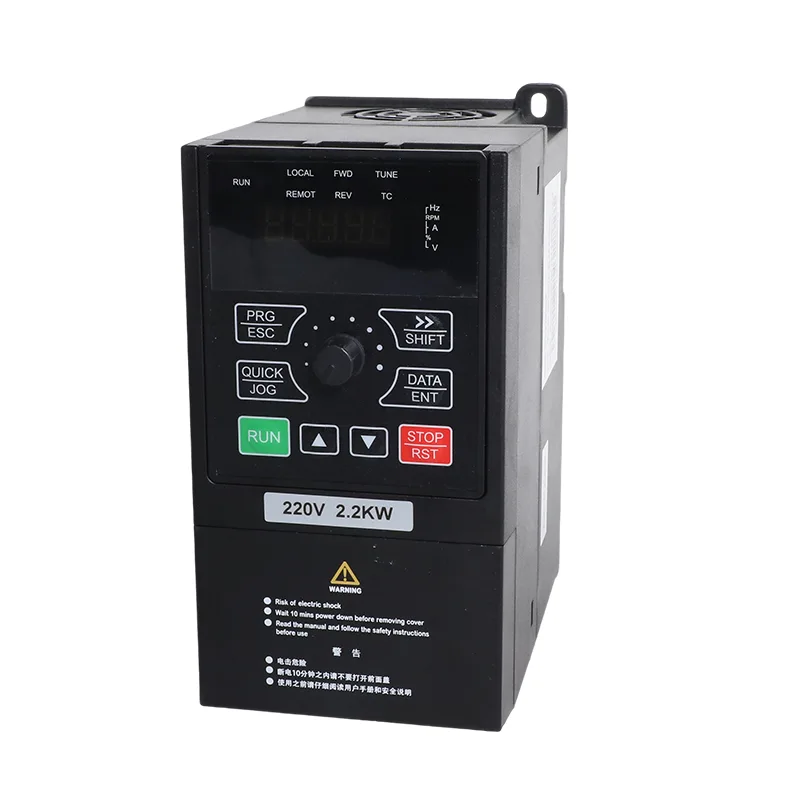

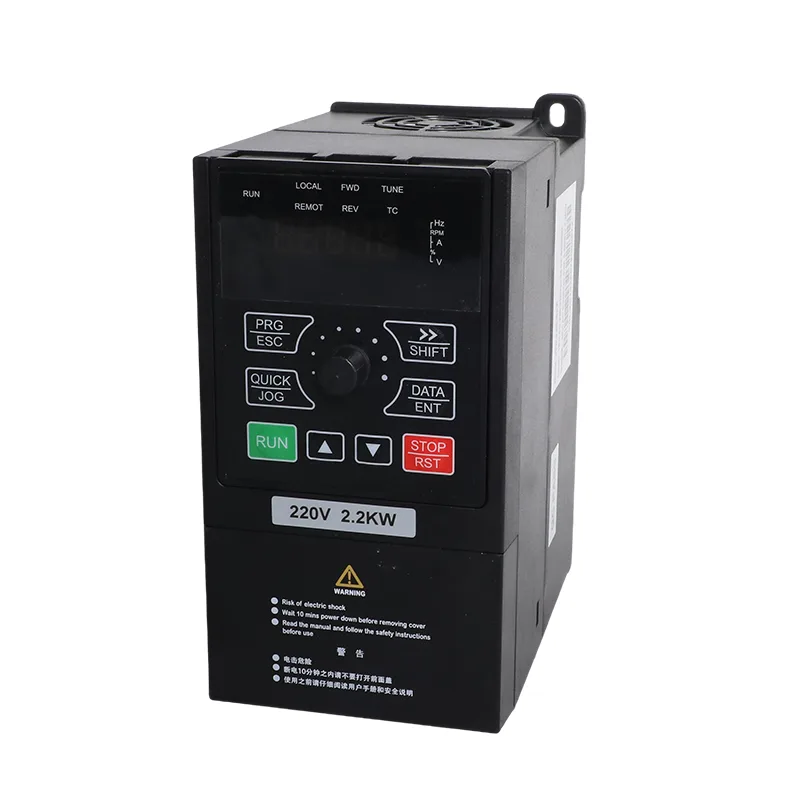

Pompa Tenaga Surya 4.0kW/5.5kW 1 Fase 230V dan VFD Inverter Serba Guna

Model 4,0 kW dan 5,5 kW menghasilkan arus keluaran 17 A dan 25 A. Torsi awal SVC ditentukan sebesar 150% pada 0,5 Hz, dengan kapasitas beban berlebih sebesar 150% arus pengenal selama 60 detik. Peringkat arus masukan 32 A dan 45 A membuat pemilihan pasokan, pemutus, dan kabel yang tepat menjadi penting.

Model 4,0 kW menggunakan dua senar dan model 5,5 kW menggunakan tiga senar. Pertahankan rangkaian dalam kisaran sirkuit terbuka 360–430 VDC yang direkomendasikan dan maksimum 450 VDC; gunakan pemutus PV dan kotak penggabung untuk string paralel.

Perlindungan kekurangan beban dan deteksi ketinggian air yang dapat dikonfigurasi mendukung logika mematikan dan memulai ulang pompa ketika input dan parameter yang sesuai telah ditetapkan.

P8-00 memilih mode pompa surya atau mode tujuan umum. Yang terakhir mendukung kontrol SVC/V/F, PID bawaan dan RS485 Modbus RTU.

Gunakan perangkat pelindung lonjakan arus Tipe II bila susunannya lebih dari 10 m dari drive. Manual ini merekomendasikan reaktor keluaran ketika kabel pompa melebihi 50 m.

Apakah beban 5,5 kW akan berjalan pada suplai satu fasa saya?

Model 5,5 kW memiliki arus masukan terdaftar sebesar 45 A. Pasokan, pemutus, dan kabel harus sesuai dengan arus instalasi dan persyaratan kelistrikan yang berlaku. Pengoperasian tenaga surya dapat mengurangi jumlah energi yang diambil dari jaringan listrik ketika tenaga surya tersedia, namun penggunaan jaringan listrik sebenarnya bergantung pada rangkaian, beban pompa, dan kondisi pengoperasian.

Mengapa 5,5 kW membutuhkan tiga senar sedangkan 4 kW membutuhkan dua senar?

Konfigurasi susunan yang direkomendasikan memberikan kapasitas fotovoltaik yang lebih besar untuk model 5,5 kW dengan rating lebih tinggi. Tabel B mencantumkan tiga senar paralel untuk versi 5,5 kW dan dua senar paralel untuk versi 4,0 kW. Konfirmasikan daya total rangkaian, tegangan dan arus rangkaian terbuka terhadap spesifikasi modul dan inverter.

Bisakah saya menyambungkan panel dan listrik secara bersamaan?

Koneksi PV dan jaringan, perangkat switching dan pengaturan parameter harus mengikuti manual iMaster untuk mode operasi yang dipilih. Jangan menutup sakelar tenaga surya dan jaringan secara bersamaan kecuali sirkuit dan pengaturan perlindungan yang ditentukan secara jelas mengizinkannya. Pengaturan commissioning dan pergantian, termasuk P8-15, harus diterapkan sesuai dengan diagram pengkabelan pabrikan.

Kabel apa yang dibutuhkan sisi DC?

Ukur kabel sesuai dengan arus susunan, panjang kabel, kondisi pemasangan, dan persyaratan kelistrikan yang berlaku. Gunakan kabel yang cocok untuk layanan fotovoltaik luar ruangan. Panduan pemasangan menentukan pemutus DC pada input PV dan kotak penggabung fotovoltaik ketika string dihubungkan secara paralel.

Apakah pompa terlindungi jika sumur mengering?

Perlindungan kekurangan beban disediakan untuk mendeteksi kondisi seperti hilangnya beban air. Informasi parameter yang diberikan mencantumkan tingkat deteksi 25%, waktu konfirmasi 60 detik, dan penundaan pengaturan ulang 120 detik. Jika pemeriksaan level digunakan dan gagal, drive dapat melaporkan E43. Verifikasi ambang batas dan penundaan yang dikonfigurasi terhadap pompa dan pemasangan sebenarnya.

Bisakah saya memesannya tanpa fungsi surya?

Ya. P8-00 memilih mode pompa surya atau mode tujuan umum. Mode tujuan umum mendukung kontrol SVC atau V/F, PID bawaan dan RTU Modbus. CSIVEI dapat mengatur mode yang diminta sebelum pengiriman, dan mode pengoperasian dapat diubah nanti melalui pengaturan parameter ketika aplikasi dan pengkabelan sesuai.

Bisakah Anda memberi merek ini untuk kami?

Pencitraan merek OEM dan konfigurasi parameter pra-pengiriman dapat didiskusikan saat mengajukan pertanyaan. Berikan jumlah yang dibutuhkan dan label karya seni sehingga CSIVEI dapat mengkonfirmasi ketersediaan pengaturan, harga dan jadwal.
