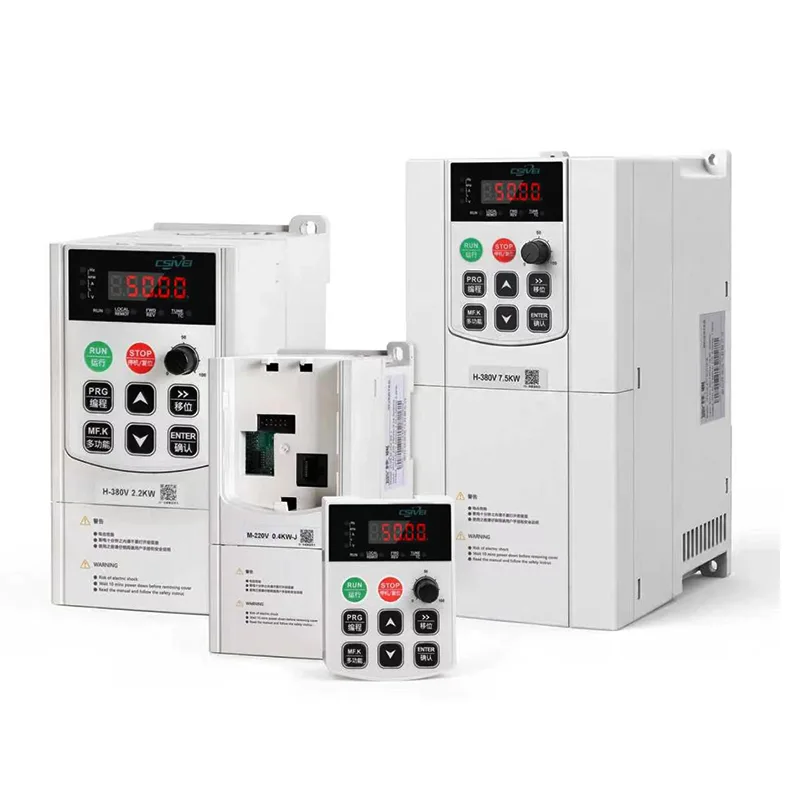

CSIVEI 18.5KW 3 Phase Solar Pump Inverter adalah solusi berdaya tinggi untuk proyek air tenaga surya skala besar. Ini mendukung mode off-grid dan grid-hybrid, secara otomatis beralih antara tenaga surya, baterai, dan jaringan. MPPT tingkat lanjut dengan efisiensi 99%, rentang tegangan input lebar (500-1000V DC). Drive ini dilengkapi PLC internal, beberapa port komunikasi (RS485, Ethernet, CAN), dan opsi layar sentuh 7 inci. Perlindungan mencakup deteksi gangguan busur listrik, pemantauan gangguan tanah, dan perlindungan pengoperasian pompa kering. Penutup IP54 yang kokoh (IP65 opsional) untuk pemasangan di luar ruangan. Ideal untuk reklamasi gurun, pemompaan reservoir, dan pengolahan air industri. CSIVEI memberikan solusi pemompaan tenaga surya siap pakai.
| MODEL | |
| Tegangan masukan | AC,1PH,220V(-15%)~240V(+10%) |
| AC,3PH,380V(-15%)~440V(+10%) | |
| Frekuensi terukur | 50/60Hz |
| Rentang frekuensi | ±5%(47,5~63Hz) |
| Tegangan Keluaran | 0-Tegangan Keluaran |
| Frekuensi Keluaran | 0,1~500Hz |
| Frekuensi tertinggi | Kontrol vektor：0~500Hz |
| Kontrol V/F：0~500HZ | |
| Frekuensi pembawa | 0.8KHz~8KHz |
| Frekuensi pembawa dapat diatur secara otomatis sesuai dengan karakteristik beban | |
| Resolusi frekuensi masukan | Pengaturan digital: 0,01Hz |
| Pengaturan simulasi：Frekuensi maksimum x 0,025% | |
| Metode Pengendalian | Kontrol vektor loop terbuka SVC |
| Kontrol kecepatan loop terbuka V/F | |
| Torsi awal | 0,5Hz/150%(SVC) |
| Rentang kecepatan | 1:100(SVC) |
| Akurasi stabilitas kecepatan | ±0,5%(SVC) |
| Kapasitas kelebihan beban | 150% Nilai arus：60s,170% Nilai arus：12s,190% Nilai arus：1,5s |
| Peningkatan Torsi | Peningkatan Torsi Otomatis; Peningkatan torsi manual: 0,1%~30,0% |
| kurva V/F | Tiga metode：1.Linear；2.Multifokal；3. Kurva V/F tipe daya |
| pemisahan V/F | 2 metode：Terpisah sepenuhnya；Semi-terpisah |
| Kurva Akselerasi dan Deselerasi | Metode percepatan dan perlambatan linier atau kurva S. Dua jenis waktu akselerasi dan deselerasi, dengan rentang waktu 0,0~6500,0 detik |
| Pengereman searah | Frekuensi pengereman DC：0,00Hz~Frekuensi maksimum |
| Waktu pengereman：0,0s~36,0s | |
| Nilai operasi rem saat ini：0,0%~100,0% | |
| Kontrol lari | Rentang frekuensi jogging: 0,00Hz hingga frekuensi maksimum. Waktu akselerasi dan deselerasi joging: 0,0 detik hingga 6500,0 detik |
| PID bawaan | Ini dapat dengan mudah mencapai sistem kontrol loop tertutup kontrol proses |
| AVR | Ketika tegangan jaringan berubah, secara otomatis dapat mempertahankan tegangan keluaran konstan. |
| Pembatasan dan Kontrol Torsi | Fitur “Excavator” secara otomatis membatasi torsi selama pengoperasian untuk mencegah seringnya trip arus berlebih |
Dirancang untuk pasokan air masyarakat pedesaan, VFD ini menggerakkan pompa yang mengangkat air dari lubang bor, sungai, atau waduk ke tangki penyimpanan yang ditinggikan atau jaringan distribusi langsung. Sistem beroperasi secara otomatis: ketika tenaga surya mencukupi, pompa mengisi tangki; ketika tangki penuh, drive memasuki mode tidur, sehingga menjaga masa pakai mekanis. Ideal untuk kios air desa, sistem air sekolah, dan persediaan klinik kesehatan. PID bawaan memastikan tekanan konstan dalam tangki yang ditinggikan, sementara algoritme MPPT mengekstraksi daya maksimum dari panel surya bahkan pada hari berawan. Solusi ini menyediakan air bersih dan berbiaya rendah untuk minum dan sanitasi tanpa ketergantungan pada solar atau jaringan listrik.
Melindungi pompa dari kerusakan sangat penting dalam sistem air tenaga surya. CSIVEI 18.5KW 3 Phase Solar Pump Inverter mencakup rangkaian perlindungan spesifik pompa yang komprehensif:
● Perlindungan uji coba – memantau arus, daya, atau sensor aliran opsional; menghentikan pompa ketika sumber air habis dan secara otomatis mencoba kembali setelah interval yang dapat diatur.
● Deteksi pipa pecah / aliran rendah – mendeteksi penurunan arus secara tiba-tiba yang mengindikasikan pipa pecah atau bocor, dimatikan untuk mencegah banjir.
● Perlindungan terhadap arus berlebih dan kelebihan beban – mencegah pompa menjadi terlalu panas karena pasir, kerak, atau kegagalan bantalan.
● Penonaktifan tegangan rendah & tegangan berlebih – melindungi drive dan motor dari masukan tenaga surya yang tidak stabil.
● Irigasi anti-balik – saat pompa berhenti, katup periksa dapat dikontrol untuk mencegah aliran balik air yang memutar motor ke belakang.
Perlindungan ini memperpanjang masa pakai pompa, mengurangi kunjungan pemeliharaan, dan menyediakan penyaluran air yang andal pada instalasi tenaga surya jarak jauh.
Q1: Berapa ukuran kabel yang saya perlukan antara panel surya dan drive?
A: Ukuran kabel tergantung pada arus DC dan jarak. Untuk Inverter Pompa Tenaga Surya 3 Fase 18,5KW, biasanya kabel tembaga berukuran 4‑10mm² digunakan untuk jarak pendek. Gunakan alat pengukur kabel kami atau konsultasikan dengan teknisi. Selalu gunakan kabel berinsulasi ganda yang tahan UV untuk lari di luar ruangan.
Q2: Dapatkah saya memasang drive di luar ruangan?
J: Penutup IP20 standar memerlukan pemasangan di dalam ruangan atau kabinet tahan cuaca. Untuk pemasangan di luar ruangan tanpa kabinet tambahan, pesan enclosure IP54/IP65 opsional. Semua versi memiliki PCB berlapis konformal untuk menahan kelembapan.
Q3: Apakah saya memerlukan pemutus DC antara panel dan drive?
J: Ya, pemutus sirkuit dengan nilai DC atau pemutusan sekring wajib dilakukan demi keselamatan dan kepatuhan terhadap kode. CSIVEI merekomendasikan pemutus DC 2 kutub dengan ukuran 1,25x arus DC maksimum.
Q4: Bagaimana cara menghubungkan sensor perlindungan dry‑run?
J: Drive ini memiliki terminal masukan digital khusus untuk sakelar aliran, sakelar tekanan, atau elektroda ketinggian air. Hubungkan kontak NO/NC sensor; lalu atur parameter yang sesuai ke “perlindungan pengoperasian kering”. Drive akan berhenti dan menampilkan kesalahan saat sensor terpicu.
Q5: Persyaratan grounding apa yang dimiliki drive ini?
J: Landasan yang tepat sangat penting. Hubungkan terminal PE drive ke ground khusus menggunakan konduktor tembaga. Juga groundkan rangka panel surya dan motor pompa. Kegagalan ground dapat menyebabkan sengatan listrik atau kegagalan fungsi drive.
Sebuah desa dengan 300 rumah tangga di Afrika Timur memiliki sumur pompa tangan yang tidak dapat diandalkan. Pompa tenaga surya CSIVEI VFD dipasang dengan Inverter Pompa Tenaga Surya 3 Fasa 18,5KW, mengangkat air dari lubang bor ke tangki 50.000L yang ditinggikan.
Air bersih tersedia setiap hari selama 4 jam, melayani seluruh keluarga.
Tidak memerlukan solar atau listrik jaringan – tanpa biaya pengoperasian.
Perawatan dikurangi menjadi pembersihan panel tahunan.
Perempuan dan anak-anak tidak lagi berjalan jauh untuk mendapatkan air.
Sistem ini telah berjalan tanpa kesalahan selama 3 tahun, mengubah kesehatan masyarakat dan aktivitas ekonomi.
