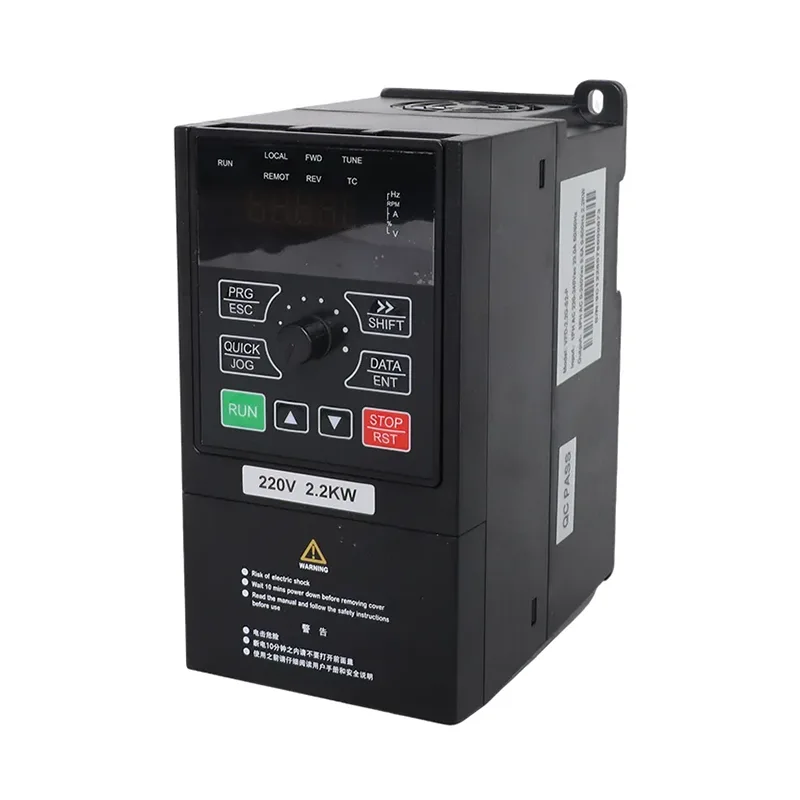

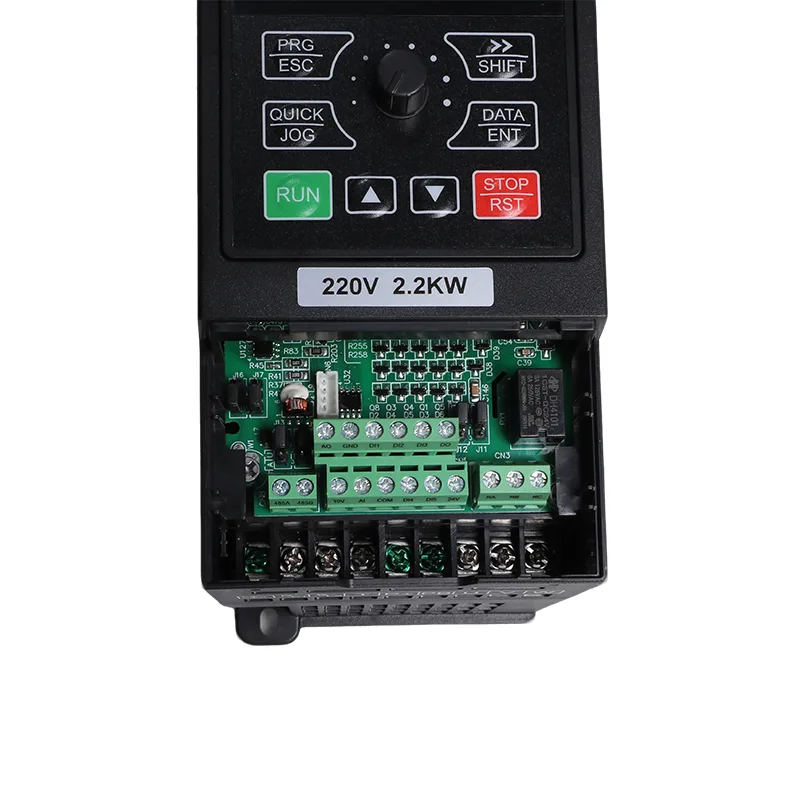

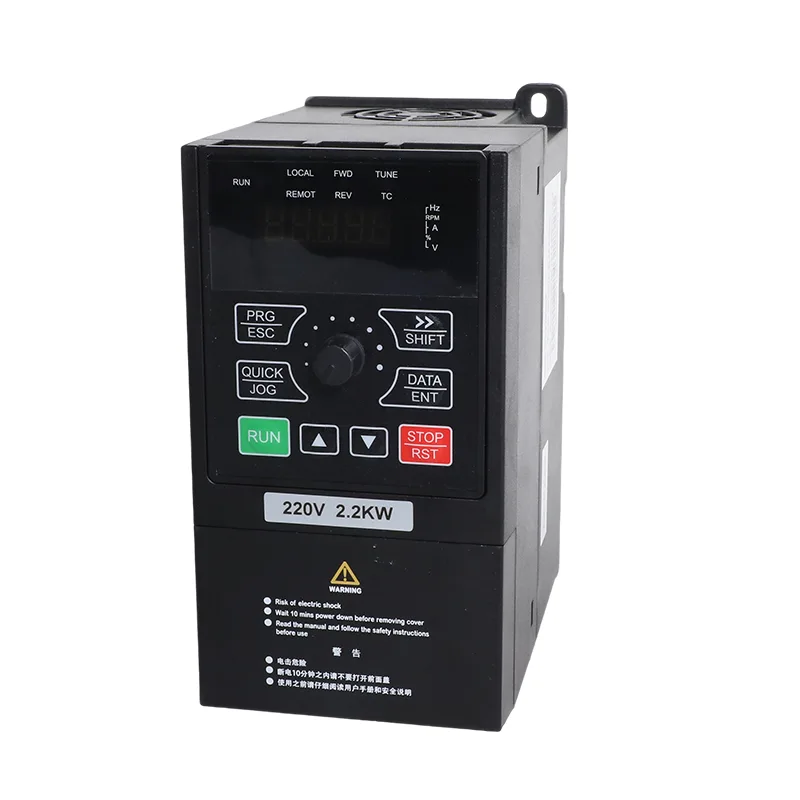

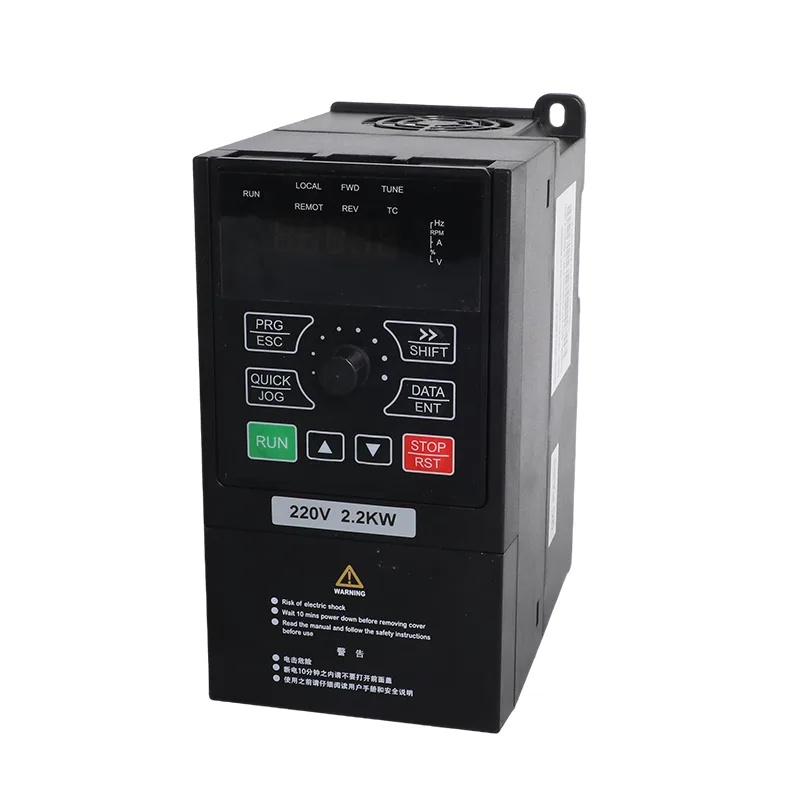

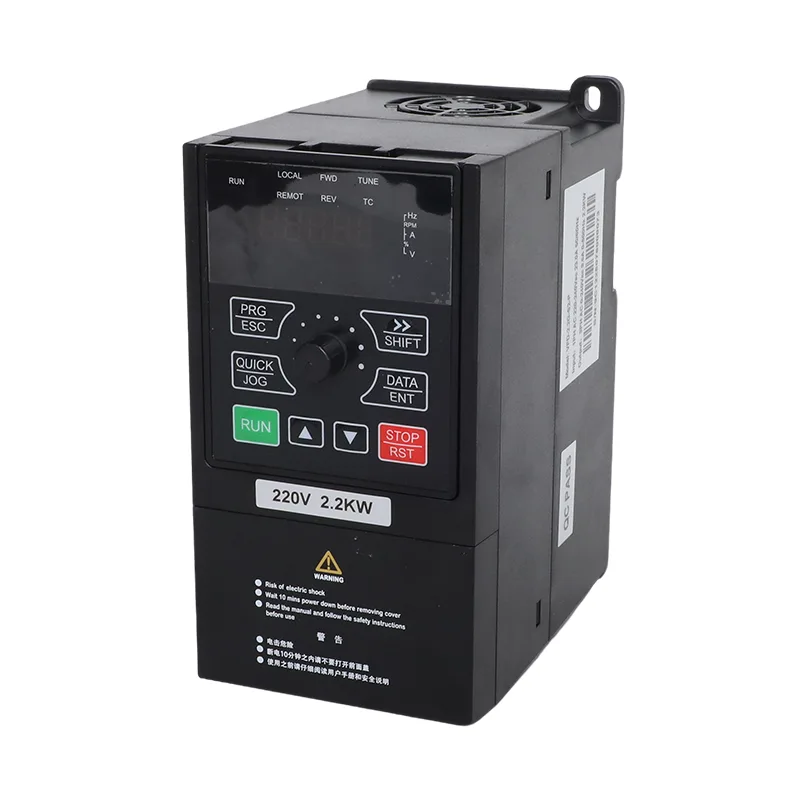

Pompa Tenaga Surya 15-22kW 3 Fase 380V dan VFD Inverter Serbaguna

Seri CSIVEI iMaster VFD-PC10 mencakup model inverter tiga fase 15 kW, 18,5 kW, dan 22 kW. Nomor model yang sesuai adalah VFD-PC10-15G-T4-MK, VFD-PC10-18.5G-T4-MK dan VFD-PC10-22G-T4-MK. Arus keluaran yang terdaftar masing-masing adalah 32 A, 37 A dan 45 A, untuk aplikasi motor yang memenuhi kebutuhan kelistrikan penggerak.

Pompa Tenaga Surya 15-22kW 3 Fase 380V dan Inverter Serba Guna VFD mendukung dua konfigurasi pengoperasian: mode pompa surya dan mode inverter serba guna. Mode pompa tenaga surya menggunakan susunan fotovoltaik sebagai sumber daya DC dan mencakup kontrol MPPT. Mode tujuan umum menyediakan kontrol motor frekuensi variabel menggunakan kontrol vektor tanpa sensor (SVC) atau kontrol V/F.

Diagram sirkuit utama yang disediakan untuk rentang daya ini mengidentifikasi terminal P+ dan PB untuk menghubungkan resistor pengereman eksternal. Koneksi ini relevan ketika aplikasi memerlukan resistor pengereman untuk deselerasi terkontrol. Pemilihan resistor, pengkabelan, dan batas pengoperasian harus mengikuti dokumentasi teknis model yang berlaku.

Spesifikasi Model

Periksa pelat nama motor dan arus keluaran pengenal inverter sebelum memilih model. Peringkat kW penggerak saja tidak menentukan kesesuaian untuk setiap tugas motor atau pompa. Konfirmasikan batasan kelistrikan yang berlaku berdasarkan dokumentasi untuk model sebenarnya.

Tabel B. Konfigurasi Solar Array yang Direkomendasikan

Tabel konfigurasi yang disertakan mencantumkan jumlah modul yang berbeda untuk model 15 kW, 18,5 kW, dan 22 kW. Pengaturan ini harus diperlakukan sebagai konfigurasi referensi dan diperiksa berdasarkan lembar data modul PV dan kondisi lokasi sebelum pemasangan.

Daya nominal susunan PV di atas dihitung dari watt dan kuantitas modul yang dinyatakan. Ini bukan pengganti desain sistem PV yang lengkap.

Tegangan Senar PV

Tegangan input DC maksimum yang tercantum adalah 900 VDC. Rentang tegangan sirkuit terbuka yang disarankan adalah 550–750 VDC, dan rentang pengoperasian MPPT yang disarankan adalah 450–600 VDC. Nilai-nilai ini menggambarkan batas operasi yang berbeda dan tidak boleh digunakan secara bergantian.

Sebelum menyelesaikan pengaturan string, hitung tegangan rangkaian terbuka yang diharapkan menggunakan Voc modul yang dipilih dan koefisien suhu. Perhitungannya harus memperhitungkan suhu minimum yang diharapkan di lokasi tersebut. Pastikan tegangan rangkaian cuaca dingin yang dihitung tetap berada dalam batas masukan DC maksimum inverter dan tegangan pengoperasian normal sesuai untuk rentang MPPT yang ditentukan.

Desain Sistem Sisi DC

Senar PV, kabel DC, isolator, proteksi arus berlebih, proteksi lonjakan arus, dan peralatan penggabung harus dipertimbangkan sebagai bagian dari keseluruhan instalasi. Perangkat yang diperlukan dan peringkatnya bergantung pada konfigurasi susunan, pengaturan kabel, rute kabel, dan persyaratan kelistrikan yang berlaku.

Untuk string paralel, konfirmasikan pengaturan penggabung dan proteksi string yang diperlukan dengan manual instalasi inverter dan perancang sistem PV. Persyaratan perlindungan lonjakan arus juga harus ditentukan dari tata letak pemasangan dan instruksi yang berlaku. Jangan memilih perangkat pelindung DC hanya berdasarkan daya pengenal inverter.

Tabel C. Spesifikasi umum (sama di seluruh rentang iMaster)

Mode Pengoperasian

1. Mode Pompa Tenaga Surya

Mode pompa tenaga surya ditujukan untuk aplikasi pompa yang ditenagai oleh rangkaian fotovoltaik. Fungsi kontrol yang tercantum mencakup pelacakan titik daya maksimum (MPPT) dan logika perlindungan cahaya lemah.

Jumlah daya yang tersedia untuk pompa bergantung pada radiasi matahari, konfigurasi susunan PV, kebutuhan motor, karakteristik pompa, dan kondisi lokasi. Oleh karena itu susunannya harus dirancang sesuai dengan batas tegangan inverter serta tugas penyaluran air yang diperlukan.

Jika cadangan jaringan atau generator diperlukan, konfirmasikan pengaturan peralihan input dan pengkabelan terhadap diagram model yang berlaku. Komponen peralihan eksternal mungkin diperlukan tergantung pada sistem yang dikonfigurasi; jangan berasumsi semua fungsi pergantian sumber terdapat di dalam inverter.

2. Mode Inverter Tujuan Umum

Mode serba guna menyediakan kontrol frekuensi variabel untuk peralatan yang digerakkan motor yang kompatibel. Fungsi yang terdaftar mencakup kontrol SVC dan V/F, PID, akselerasi dan deselerasi yang dapat disesuaikan, dan komunikasi RS485 Modbus RTU.

Mode pengoperasian dipilih melalui parameter P8-00 sesuai dengan konfigurasi yang disediakan. Mode dan parameter kontrol yang benar harus dikonfirmasi selama commissioning, menggunakan instruksi untuk model tertentu dan versi firmware.

Fitur Teknis

1. Koneksi Resistor Pengereman Eksternal

Diagram sirkuit utama untuk model 15 kW, 18,5 kW, dan 22 kW mengidentifikasi terminal P+ dan PB untuk resistor pengereman eksternal. Koneksi ini dapat menjadi relevan ketika suatu aplikasi memerlukan deselerasi yang terkontrol daripada membiarkan motor meluncur hingga berhenti.

Kebutuhan resistor pengereman tergantung pada inersia beban, kebutuhan perlambatan dan tugas pengoperasian. Konfirmasikan spesifikasi resistor, persyaratan perkabelan, dan kondisi pengereman yang diizinkan dalam manual yang berlaku sebelum pemasangan.

2. Kapasitas Kelebihan Beban

Spesifikasi umum yang disertakan mencantumkan peringkat kelebihan beban jangka pendek berikut:

Peringkat ini menggambarkan kapasitas kelebihan beban yang tercantum. Mereka sendiri tidak menjamin bahwa motor tertentu dapat dihidupkan dengan sukses. Pemilihan harus mempertimbangkan arus pengenal motor, beban pompa, waktu akselerasi dan urutan start yang diinginkan.

3. Kontrol Motor dan PID

Mode kontrol yang terdaftar adalah kontrol vektor tanpa sensor (SVC) dan kontrol V/F. Berdasarkan SVC, spesifikasi umum mencantumkan torsi awal 150% pada 0,5 Hz, rentang kecepatan 1:100, dan akurasi stabilitas kecepatan ±0,5%.

Fungsi PID bawaan terdaftar untuk kontrol loop tertutup variabel seperti tekanan, aliran, dan suhu. Sensor yang diperlukan, sinyal umpan balik, dan urutan kontrol harus dikonfigurasi untuk aplikasi sebenarnya.

4. Fungsi Proteksi

Fungsi perlindungan yang terdaftar meliputi:

• Deteksi korsleting motor saat dihidupkan
• Perlindungan kehilangan fase keluaran
• Perlindungan arus berlebih
• Perlindungan tegangan lebih dan tegangan rendah
• Perlindungan suhu berlebih
• Perlindungan kelebihan beban dan kekurangan beban
• Perlindungan cahaya lemah

Sumber yang disediakan juga mencantumkan alarm yang terkait dengan masukan tenaga surya yang lemah, tangki penuh, kekurangan air, dan beban motor yang rendah. Kode dan makna alarm harus diperiksa berdasarkan manual model yang tepat sebelum digunakan untuk instalasi atau pemecahan masalah.

5. Platform Pengendalian dan Komunikasi

Informasi produk yang diberikan menyatakan bahwa model 15 kW, 18,5 kW, dan 22 kW menggunakan platform kontrol yang sama, dengan tata letak terminal, penomoran parameter, dan pengoperasian keypad yang konsisten di ketiga peringkat. Konfirmasikan rincian perkabelan dan parameter yang berlaku untuk model yang disediakan sebelum commissioning.

Komunikasi RS485 dengan Modbus RTU terdaftar sebagai standar untuk seri ini. Nilai pemantauan dan register kendali yang tersedia harus diverifikasi dalam peta register komunikasi untuk versi yang berlaku.

Aplikasi Khas

1. Irigasi Pertanian

Penggerak tersebut dapat dievaluasi untuk pompa irigasi yang menyuplai jaringan kanal, zona irigasi besar, atau sistem air pertanian lainnya. Arus motor, aliran air yang dibutuhkan, head dinamis total, konfigurasi susunan PV, dan persyaratan pengoperasian harian harus diperiksa sebelum memilih model.

2. Pasokan Air Kota

Untuk pengambilan air mentah, pemindahan ke fasilitas pengolahan atau pasokan ke reservoir distribusi, pemilihan harus mempertimbangkan tugas pompa, data motor, persyaratan pengendalian dan ketersediaan sumber listrik yang diinginkan.

3. Pengeringan Tambang

Dalam aplikasi tambang dan air pit, konfirmasikan rating motor pompa, variasi beban yang diharapkan, durasi pengoperasian yang diperlukan, dan kondisi pemasangan. Inverter harus disesuaikan dengan kebutuhan motor dan lokasi sebenarnya.

4. Pertukaran Air Akuakultur

Untuk tambak ikan dan udang dengan kebutuhan pertukaran air yang teratur, penggerak ini dapat dipertimbangkan untuk peralatan pemompaan yang kompatibel. Rancangan sistem harus mempertimbangkan volume air yang dibutuhkan, jadwal pemompaan, dan ketersediaan tenaga surya atau AC.

5. Pemindahan dan Pendinginan Air Industri

Dalam mode tujuan umum, penggerak dapat dievaluasi untuk aplikasi transfer air industri, sirkuit pendingin, dan air proses yang kompatibel yang memerlukan kontrol motor frekuensi variabel.

6. Kipas, Blower, dan Penggerak Proses Lainnya

Konfigurasi tujuan umum dapat dipertimbangkan untuk kipas, blower, dan peralatan yang digerakkan motor lainnya yang kompatibel. Konfirmasikan karakteristik beban, data motor, persyaratan deselerasi, dan kebutuhan resistor pengereman eksternal sebelum memilih model.

Pertimbangan Pemasangan dan Pemilihan

1. Cocokkan Drive dengan Motor

Periksa pelat nama motor untuk mengetahui daya terukur, arus, tegangan dan frekuensi. Bandingkan arus pengenal motor dengan arus keluaran model yang dipilih dan evaluasi persyaratan beban dan akselerasi sebelum mengonfirmasi rating inverter.

2. Konfirmasikan Kebutuhan Resistor Pengereman

Jika perlambatan terkendali diperlukan, evaluasi apakah resistor pengereman eksternal sesuai untuk aplikasi tersebut. Verifikasi peringkat resistor, pengaturan terminal, pengkabelan dan batas pengereman terhadap dokumentasi khusus model.

3. Tinjau Panjang Kabel Keluaran

Sumber yang disediakan mengidentifikasi rekomendasi reaktor keluaran untuk instalasi pompa dimana kabel penggerak-ke-motor melebihi 50 m. Periksa manual yang relevan untuk panduan panjang kabel yang berlaku, persyaratan reaktor dan kondisi pemasangan. Pertimbangkan insulasi motor dan susunan kabel saat mengevaluasi sambungan keluaran.

4. Verifikasi Perlindungan dan Pengkabelan PV

Periksa desain susunan, susunan tali paralel, isolator DC, proteksi arus berlebih, peralatan penggabung, dan persyaratan proteksi lonjakan arus. Perangkat dan peringkat yang sesuai harus mengikuti manual inverter, desain PV, dan standar kelistrikan yang berlaku.

5. Perhitungkan Suhu dan Ketinggian

Suhu pengoperasian yang tercantum adalah -10°C hingga 50°C, dengan persyaratan penurunan daya sebesar 1% per 1°C di atas 40°C. Panduan ketinggian yang tercantum memerlukan penurunan 1% per 100 m dari 1000 m menjadi 3000 m. Konfirmasikan persyaratan pemasangan yang berlaku untuk model sebenarnya, termasuk persyaratan tambahan apa pun di ketinggian yang lebih tinggi.

6. Ikuti Prosedur Komisioning

Konfigurasikan data motor, sumber perintah, mode kontrol, dan pengaturan akselerasi atau deselerasi sesuai dengan instruksi model. FAQ yang disertakan mengidentifikasi parameter F3-00 hingga F3-04 untuk data motor dan merekomendasikan penyetelan otomatis sebelum pengoperasian pertama. Ikuti manual model sebenarnya untuk prosedur commissioning lengkap.

Pertanyaan yang Sering Diajukan

1. Mengapa model 15 kW hingga 22 kW memiliki terminal resistor pengereman?

Diagram sirkuit utama yang disertakan mengidentifikasi terminal P+ dan PB untuk menghubungkan resistor pengereman eksternal pada model 15 kW, 18,5 kW, dan 22 kW. Diperlukan atau tidaknya resistor tergantung pada beban, inersia, dan kebutuhan perlambatan. Untuk peringkat daya lainnya, verifikasi tata letak terminal dan ketentuan resistor pengereman sebelum memesan.

2. Dapatkah model 22 kW menghidupkan pompa submersible 22 kW?

Kesesuaian harus dievaluasi menggunakan arus pengenal motor, persyaratan start, beban pompa, dan pengaturan akselerasi. Torsi awal SVC yang tercantum adalah 150% pada 0,5 Hz, dan peringkat kelebihan beban seri adalah 150% dari arus pengenal selama 60 detik. Angka-angka ini tidak menjamin kompatibilitas dengan setiap pompa submersible 22 kW. Konfigurasikan data pelat nama motor dan ikuti petunjuk penyetelan otomatis dan commissioning yang berlaku.

3. Perlindungan DC apa yang diperlukan untuk susunan PV enam senar?

Informasi pemasangan yang disediakan memerlukan pemutus arus DC pada input PV, kotak penggabung PV tempat string paralel digabungkan, dan perangkat perlindungan lonjakan arus Tipe II untuk kondisi jarak susunan yang ditentukan. Konfirmasikan peringkat perangkat, penempatan, dan persyaratan jarak kabel yang tepat sesuai dengan manual pemasangan dan desain sistem PV sebelum dioperasikan.

4. Bagaimana penurunan daya mempengaruhi instalasi 22 kW?

Penurunan suhu yang tercantum adalah 1% untuk setiap 1°C di atas 40°C, dengan kisaran suhu pengoperasian -10°C hingga 50°C. Penurunan ketinggian yang tercantum adalah 1% per 100 m dari 1000 m menjadi 3000 m. Sumber yang disediakan juga mengidentifikasi kebutuhan trafo isolasi di atas 2000 m; verifikasi persyaratan ini dan ketentuannya dalam manual model yang tepat sebelum pemasangan.

5. Fungsi pemantauan apa yang tersedia melalui Modbus?

RS485 Modbus RTU terdaftar sebagai antarmuka komunikasi. Sumber yang disediakan mengidentifikasi grup pemantauan U0 termasuk arus keluaran, daya keluaran, tegangan bus, status masukan dan keluaran digital, dan mode suplai pada U0-49. Konfirmasikan peta register dan data yang tersedia untuk versi firmware yang disediakan sebelum integrasi.

6. Dapatkah model ini beroperasi sebagai inverter serba guna dan bukan sebagai penggerak pompa tenaga surya?

Informasi produk yang disediakan mengidentifikasi mode pompa surya dan mode tujuan umum sebagai opsi konfigurasi. Fungsi tujuan umum mencakup kontrol SVC atau V/F, PID dan Modbus RTU, sedangkan model 15 kW hingga 22 kW juga memiliki terminal P+ dan PB yang diidentifikasi untuk resistor pengereman eksternal. Parameter P8-00 ditentukan sebagai parameter pemilihan mode pada material yang disediakan. Konfirmasikan pengaturan yang benar dan prosedur konversi yang diizinkan dalam manual khusus model.

7. Apakah model 15 kW, 18,5 kW, dan 22 kW menggunakan platform kontrol yang sama?

Informasi produk yang diberikan menyatakan bahwa ketiga peringkat tersebut berbagi platform kontrol, termasuk penomoran parameter yang konsisten, pengoperasian papan tombol, dan konvensi tata letak terminal. Nilai arus dan daya berbeda-beda tergantung modelnya, jadi pemilihan dan pengkabelan harus tetap mengikuti spesifikasi dan diagram untuk unit sebenarnya.
