Pompa Tenaga Surya 0,75-2,2kW 3 Fase 380V dan VFD Inverter Serbaguna dari pabrik Csivei dilengkapi dengan rentang input DC tegangan tinggi. Input DC maksimum adalah 900 VDC, dengan rentang tegangan sirkuit terbuka yang direkomendasikan sebesar 550–750 VDC dan rentang MPPT sebesar 450–600 VDC. Kisaran tegangan awal yang dapat disesuaikan adalah 300–900 VDC. Nilai-nilai ini memberikan dasar untuk memilih string panel yang ditampilkan dalam tabel array yang direkomendasikan.
Seri ini mencakup tiga peringkat motor: 0,75 kW, 1,5 kW, dan 2,2 kW. Arus keluaran terukurnya masing-masing adalah 2,1 A, 3,8 A, dan 5,1 A. Setiap model dirancang untuk pasokan tiga fase 380 V AC dan juga dapat bekerja dengan susunan fotovoltaik yang dikonfigurasi dengan benar dalam mode pompa surya. Pilihan mode pengoperasian menentukan apakah penggerak digunakan untuk pemompaan tenaga surya atau sebagai inverter serba guna.
Untuk opsi modul yang tercantum, susunan yang disarankan menggunakan satu rangkaian berisi 18 modul dengan daya 250 W (37±1 V) atau satu rangkaian berisi 15 modul dengan daya 300 W (45±1 V). Tegangan string PV yang lebih tinggi dapat berarti arus DC yang lebih rendah untuk tingkat daya tertentu, yang dapat membantu mengatur penurunan arus dan tegangan kabel pada jangka waktu yang lebih lama. Desain string akhir harus menggunakan data kelistrikan modul aktual dan menjaga tegangan sirkuit terbuka maksimum array dalam batas drive.

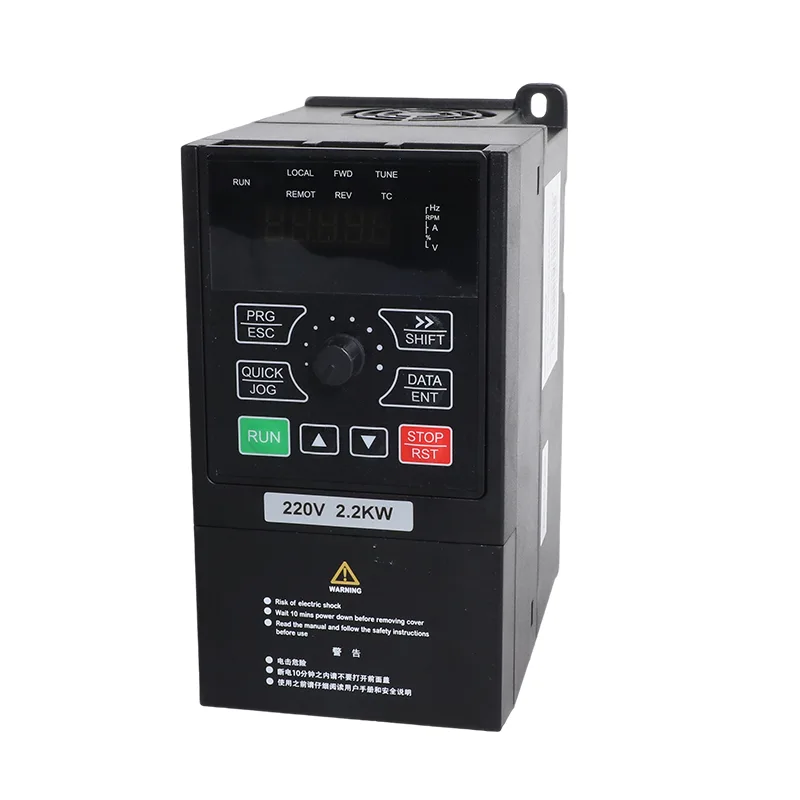

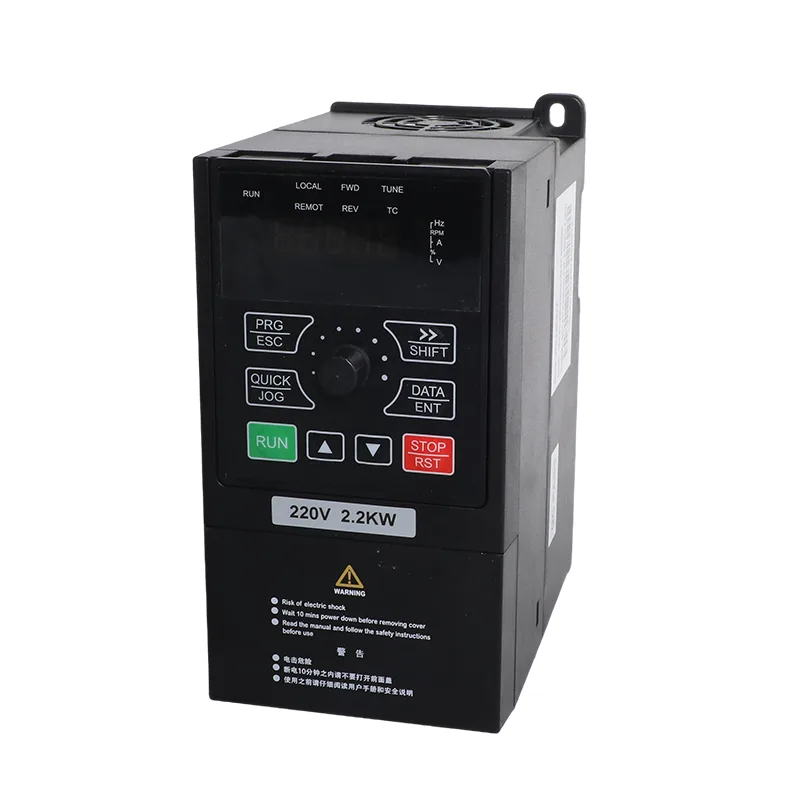

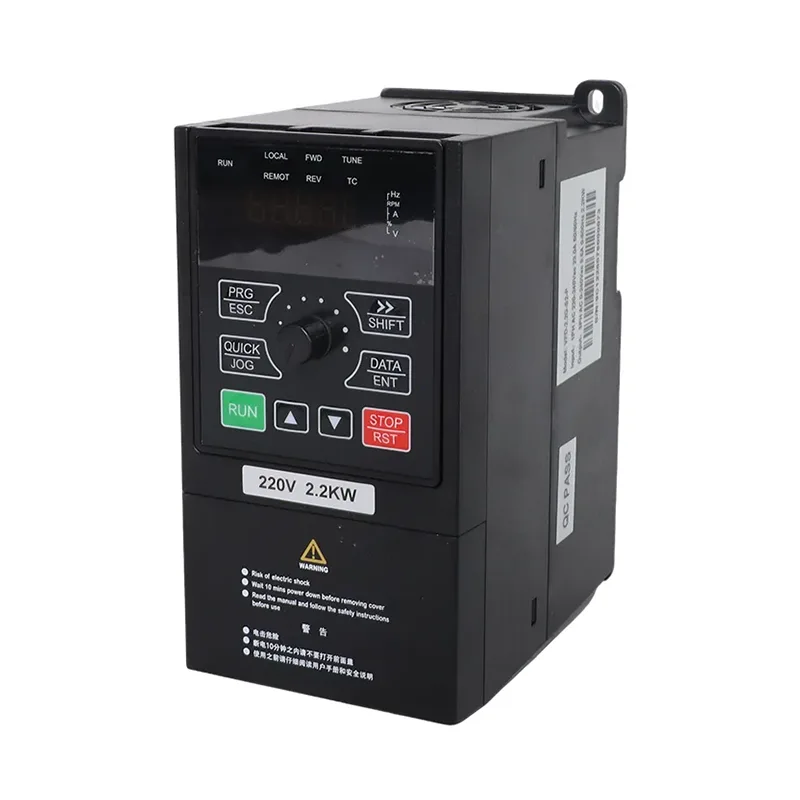

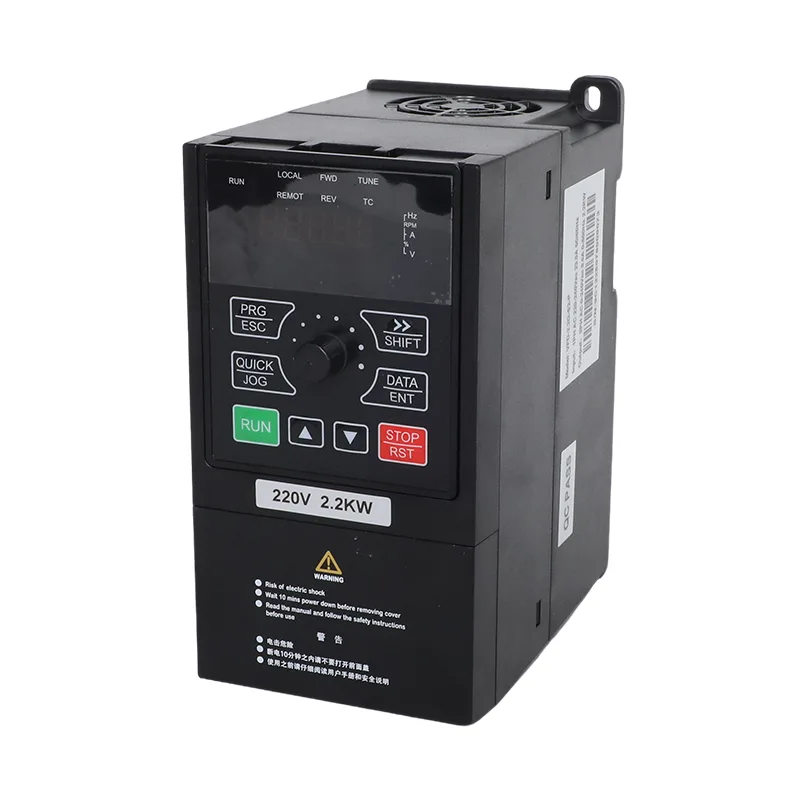

Ketiga model tersebut berbagi sasis kompak berukuran 171×86×138 mm dan berat sekitar 1 kg. Jejak pemasangan 67,3 × 157,5 mm membantu memasang inverter ke dalam lemari kontrol atau penutup peralatan yang lebih kecil. Bentuk ringkas ini berguna jika pompa atau mesin kecil memerlukan kontrol kecepatan variabel namun ruang pemasangan terbatas.
Dengan P8-00 disetel ke 1, penggerak beroperasi dalam mode pompa surya. Pelacakan MPPT menyesuaikan pengoperasian sebagai respons terhadap daya fotovoltaik yang tersedia, sementara logika cahaya lemah dan fungsi perlindungan terkait pompa membantu mengelola perubahan kondisi matahari. Tegangan rangkaian rangkaian, rating motor, dan persyaratan pompa semuanya harus diperiksa saat menentukan sistem.
Dengan P8-00 disetel ke 0, perangkat keras yang sama dapat digunakan untuk motor tiga fase yang kompatibel tanpa panel surya. Kontrol SVC atau V/F mendukung pengaturan kecepatan motor, sedangkan PID internal dan RTU Modbus RS485 tersedia untuk aplikasi kontrol tekanan, aliran, atau proses yang sesuai. CSIVEI dapat mengkonfigurasi mode operasi yang diminta sebelum pengiriman; perubahan mode selanjutnya dilakukan melalui parameter yang relevan dan harus mengikuti manual produk.
| Barang | VFD-PC10-0.75G-T4 | PKS-PC10-1.5G-T4 | PKS-PC10-2.2G-T4 |
| Motor yang berlaku | 0,75 kW / 1 HP | 1,5 kW / 2 HP | 2,2 kW / 3 HP |
| Kapasitas nominalnya | 1,5 kVA | 3 kVA | 4 kVA |
| Masukan arus | 3.4 SEBUAH | 5 A | 5.8 SEBUAH |
| Arus keluaran | 2.1 SEBUAH | 3.8 SEBUAH | 5.1 SEBUAH |
| Tegangan masukan AC | AC 3 PH 380 V (-15%) hingga 440 V (+10%) | ||
| Maks. Tegangan masukan DC | 900VDC | ||
| Kisaran Voc yang direkomendasikan | 550 hingga 750 VDC | ||
| Kisaran MPPT yang direkomendasikan | 450 hingga 600 VDC | ||
| Mulai rentang tegangan | 300 hingga 900 VDC, parameter dapat disesuaikan | ||
| Tegangan keluaran terukur | 3 PH 380VAC | ||
| Tingkat kebisingan | maks 50 dBA. |
| Model | Modul 37±1 V, 250 W±5 Wp | Modul 45±1 V, 300 W±5 Wp | ||
| Modul per string | string | Modul per string | string | |
| VFD-PC10-0.75G-T4 | 18 | 1 | 15 | 1 |
| PKS-PC10-1.5G-T4 | 18 | 1 | 15 | 1 |
| PKS-PC10-2.2G-T4 | 18 | 1 | 15 | 1 |
| Barang | Spesifikasi |
| Frekuensi terukur | 50/60Hz |
| Rentang frekuensi masukan | ±5% (47,5 hingga 63 Hz) |
| Tegangan keluaran | 0 untuk tegangan masukan |
| Frekuensi keluaran | 0,1 hingga 500Hz |
| Frekuensi maksimum | 0 hingga 500 Hz (kontrol SVC dan V/F) |
| Frekuensi pembawa | 0,8 kHz hingga 8 kHz, disesuaikan secara otomatis untuk memuat (mendukung hingga 16 kHz) |
| Resolusi frekuensi | Pengaturan digital 0,01 Hz; pengaturan analog 0,025% dari frekuensi maksimum |
| Modus kontrol | Pengendalian vektor tanpa sensor (SVC); Kontrol V/F |
| Torsi awal | 0,5Hz / 150% (SVC) |
| Rentang kecepatan | 1:100 (SVC) |
| Akurasi stabilitas kecepatan | ±0,5% (SVC) |
| Kapasitas kelebihan beban | Nilai arus 150% selama 60 detik; 170% selama 12 detik; 190% selama 1,5 detik |
| Peningkatan torsi | Peningkatan torsi otomatis; peningkatan manual 0,1% hingga 30,0% |
| kurva V/F | Kurva linier, banyak titik, dan persegi (daya 1,2 / 1,4 / 1,6 / 1,8 / 2,0) |
| pemisahan V/F | Pemisahan penuh, pemisahan setengah |
| Akselerasi/deselerasi | Kurva linier atau S, 0,0 hingga 6500,0 detik |
| Pengereman searah | Mulai frekuensi 0,00 Hz hingga frekuensi maksimum; waktu 0,0 hingga 36,0 detik; saat ini 0,0% hingga 100,0% |
| Kontrol JOG | Frekuensi JOG 0,00 Hz hingga frekuensi maksimum (default 5 Hz); akselerasi/desel 0,0 hingga 6500,0 detik |
| PID bawaan | Ya, untuk loop tertutup tekanan, aliran, atau suhu tanpa pengontrol eksternal |
| AVR | Tegangan keluaran tetap stabil ketika tegangan jaringan berfluktuasi |

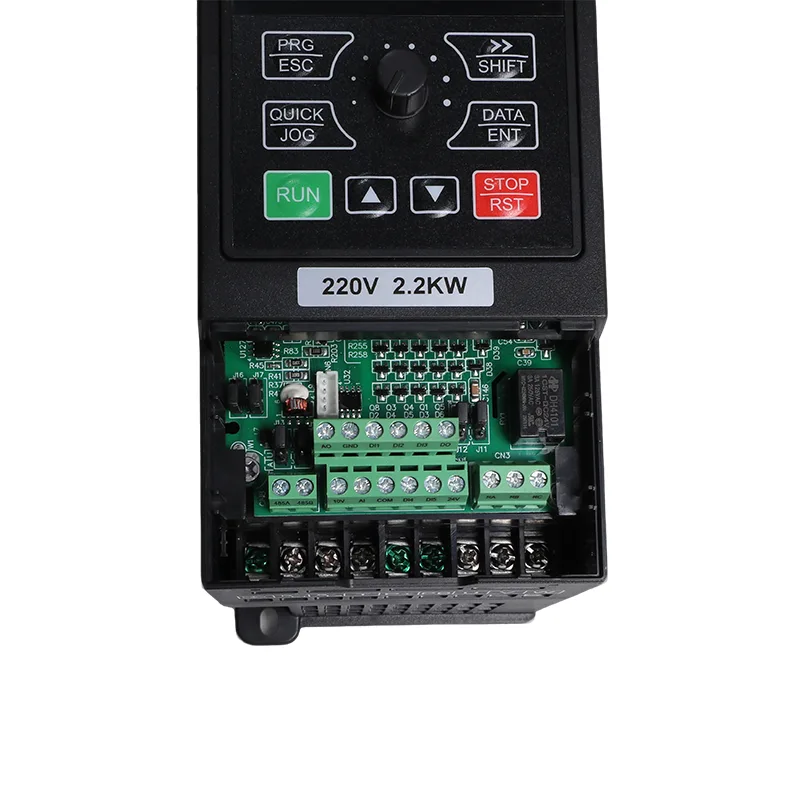

| Terminal masukan | 5 input digital, DI5 mendukung pulsa berkecepatan tinggi hingga 50 kHz; 1 masukan analog 0-10 V atau 0-20 mA; 1 masukan potensiometer keypad |
| Terminal keluaran | 1 keluaran pulsa berkecepatan tinggi hingga 50 kHz; 1 keluaran relai; 1 keluaran analog 0-20 mA atau 0-10 V |
| Komunikasi | RS485, Modbus RTU |
| Perlindungan | Deteksi hubung singkat motor saat dihidupkan, kehilangan fasa keluaran, arus berlebih, tegangan berlebih, tegangan rendah, suhu berlebih, beban berlebih, beban kurang, cahaya lemah |
| Suhu pengoperasian | -10°C hingga 50°C; turunkan 1% per 1°C di atas 40°C |
| Suhu penyimpanan | -20°C hingga 60°C |
| Kelembaban | Di bawah 95% RH, tanpa kondensasi |
| Ketinggian | Di bawah 1000 m; turunkan 1% per 100 m dari 1000 menjadi 3000 m |
| Getaran | Di bawah 5,9 m/s² (0,6 g) |
| Lampiran | IP20, pemasangan di dinding atau kabinet, pemasangan vertikal |
| Sistem distribusi | TN, TT |
| EMC / keamanan | IEC 61800-3 (C3); IEC 61800-5-1 |
Kisaran daya ini ditujukan untuk pompa tiga fase yang lebih kecil dan peralatan yang digerakkan motor yang memerlukan kecepatan yang dapat disesuaikan, pengoperasian tenaga surya, atau keduanya.
Untuk sistem pompa, akselerasi dan deselerasi yang dapat disesuaikan dapat membantu mengatur laju peningkatan dan penurunan aliran. Pengaturan ramp yang benar bergantung pada kondisi pompa, pipa, dan hidraulik; mereka harus dipilih pada saat commissioning dan bukan diasumsikan dari tenaga motor saja.
Konfigurasi array yang disarankan menggunakan 18 modul pada 250 W atau 15 modul pada 300 W dalam satu string. Inverter mendukung hingga 900 VDC, dengan rentang Voc yang disarankan sebesar 550–750 VDC dan rentang MPPT 450–600 VDC. Periksa tegangan sirkuit terbuka aktual modul dalam kondisi suhu lokasi sebelum mengonfirmasi string.
Atur P8-00 ke 1 untuk mode pompa surya atau 0 untuk mode tujuan umum. Platform yang sama menggabungkan pemompaan tenaga surya berbasis MPPT dengan kontrol motor SVC/V/F, PID bawaan dan RTU Modbus, sehingga memungkinkannya melayani aplikasi pompa atau mesin ringan yang sesuai.
P8-10 hingga P8-14 mengonfigurasi perilaku berhenti dan memulai ulang dengan cahaya lemah. Perlindungan terhadap beban rendah dan input ketinggian air juga dapat mendukung perlindungan pompa jika dipasang dengan kabel dan dikonfigurasi dengan benar untuk pemasangan.
Sasis 171 × 86 × 138 mm memiliki berat sekitar 1 kg. PID bawaan, lima input digital, I/O analog, dan RS485 Modbus RTU menyediakan opsi kontrol dan integrasi lokal tanpa memerlukan pengontrol PID terpisah untuk mendukung aplikasi loop tertutup.
18 modul 250 W (tipe 37 V) dalam satu rangkaian, atau 15 modul 300 W (tipe 45 V). Keduanya menempatkan rangkaian dalam kisaran sirkuit terbuka 550 hingga 750 VDC yang direkomendasikan. Jangan melebihi 900 VDC, yang merupakan nilai maksimum.
Ya, itu adalah pengaturan off-grid yang normal. Sambungkan rangkaian ke terminal DC dan pompa ke U, V, dan W, atur P8-15 ke 1 untuk suplai tenaga surya, dan penggerak akan berjalan setiap kali rangkaian memberikan tegangan yang cukup.
Juga tidak. Kontrol adalah vektor tanpa sensor atau V/F, keduanya tanpa umpan balik. MPPT, perlindungan pengoperasian kering, perlindungan beban kurang, dan PID opsional untuk tekanan konstan sudah ada di dalam penggerak.
P8-09 menetapkan batas bawah frekuensi pengoperasian, 10,00 Hz secara default. Bersama dengan ambang batas cahaya lemah di P8-10, hal inilah yang menghentikan penggerak agar pompa tidak berputar terlalu lambat untuk menggerakkan air.
Lebih dari RS485 dengan Modbus RTU, ya. Frekuensi pengoperasian, tegangan bus, arus keluaran, daya keluaran, status DI dan DO serta mode suplai arus semuanya dapat dibaca dari grup pemantauan U0, dengan mode suplai pada U0-49 menunjukkan jaringan listrik atau tenaga surya.
Ya. Sebagian besar dari ukuran ini dikirimkan dalam mode serba guna, menggerakkan kipas rumah kaca, pompa bengkel, sirkulasi cairan pendingin, dan kompresor kecil dengan pasokan 380 V tanpa susunan di mana pun di lokasi. Perangkat keras yang sama, parameter yang sama, mode berbeda. Beri tahu kami yang mana yang Anda inginkan saat memesan. Unit yang dibeli dalam mode pompa surya dialihkan dengan mengatur P8-00 ke 0.
Beri tahu kami campuran model dan kuantitasnya dan kami mengutip tanggal pengiriman secara tertulis beserta harganya. Peringkat standar dan unit bermerek OEM tidak dikirimkan pada jadwal yang sama, karena pencetakan kotak dan label dibuat sesuai karya seni Anda, jadi ada baiknya memutuskan hal tersebut sebelum Anda memesan.
